стр. 8 ред. 0040304002 0410
Руководство по монтажу и эксплуатации
Проходные запорные клапаны - STEVI
®
405/460 (DN300-500)
5.2 Требования к месту установки
Место установки должно быть легко доступно и предусматривать достаточно
свободного пространства для обслуживания и демонтажа сервопривода.
Предпочтительно устанавливать запорный клапан вертикально, приводом вверх.
Наклонный и горизонтальный монтаж без дополнительных опор допускается только,
если привод обладает небольшим собственным весом.
Однако привод должен быть смонтирован таким образом, чтобы обе распорных
стойки и поперечина располагались в одной вертикальной плоскости друг над другом.
Допустимый вес привода при горизонтальном монтажном положении (применительно
к положению шпинделя) без опоры:
65 кг для DN 300-500
Для защиты сервопривода от избыточного нагрева трубопроводы следует
заизолировать. При этом оставьте достаточно места для обслуживания уплотнения
шпинделя.
5.3 Информация по монтажу и демонтажу привода
Обычно клапан поставляется в комплекте с уже установленным сервоприводом.
Монтаж и демонтаж приводов на оборудовании, уже находящемся в эксплуатации,
под рабочим давлением и при рабочей температуре, недопустим. При
переоборудовании или техническом обслуживании монтаж привода производится в
соответствии с руководством по его эксплуатации.
При выполнении монтажных работ не допускайте вращения затвора, находящегося
под давлением, в седле.
При установке сервопривода в рамках модернизации соблюдайте максимально
допустимое для клапана перестановочное усилие:

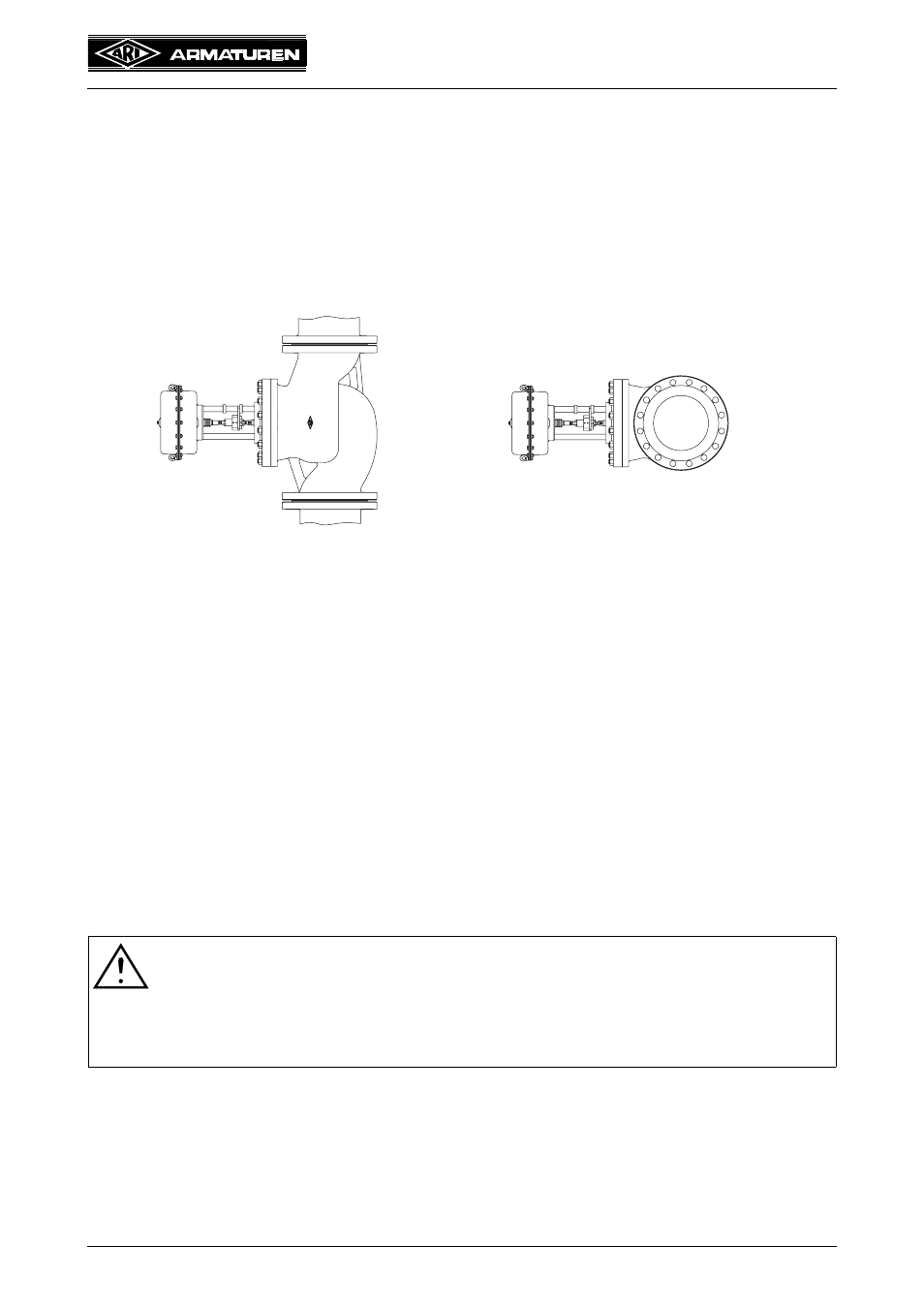

рис. 4: вертикальный трубопровод рис. 5: горизонтальный трубопровод
ВНИМАНИЕ !
В случае сильфонных клапанов при установке или снятии привода не
допускайте смещения шпиндельного блока, чтобы не повредить
сильфон.
(Зафиксируйте шпиндель от проворачивания гаечным ключом!)
200 кН для DN300-500
