ред. 0040304002 0410
стр. 13
Руководство по монтажу и эксплуатации
Проходные запорные клапаны - STEVI
®
405/460 (DN300-500)
7.2 Замена внутренних компонентов
7.2.1 Замена затвора и шпинделя
- Снимите привод. (См. руководство по эксплуатации сервопривода!)
BR405:
- Ослабьте гайки (поз. 11).
- Снимите корпус сальника (поз. 7).
- Ослабьте гайки (поз. 18) примерно на 2-3
оборота.
- Выньте затвор (поз. 3) со шпинделем (поз. 5).
- Вытолкните штифт (поз. 4) с помощью стержня.
- Отвинтите затвор (поз. 3).
Примечание:
В некоторых моделях шпиндель зафиксирован в
одной точке сваркой, которую необходимо
удалить с помощью ручного шлифовального
аппарата .
- Соедините новые детали, просверлите и закрепите штифтом.
- Замените плоское уплотнение (поз. 9).
- Сборку производите в обратном порядке.
- Закрепите гайки (поз. 11) и затяните их крест-накрест.
(Момент затяжки см. пункт 7.3.1)
BR460:
Замена затвора и шпинделя в оборудовании с сильфоном (BR460) описана в пункте
7.1.3.
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.

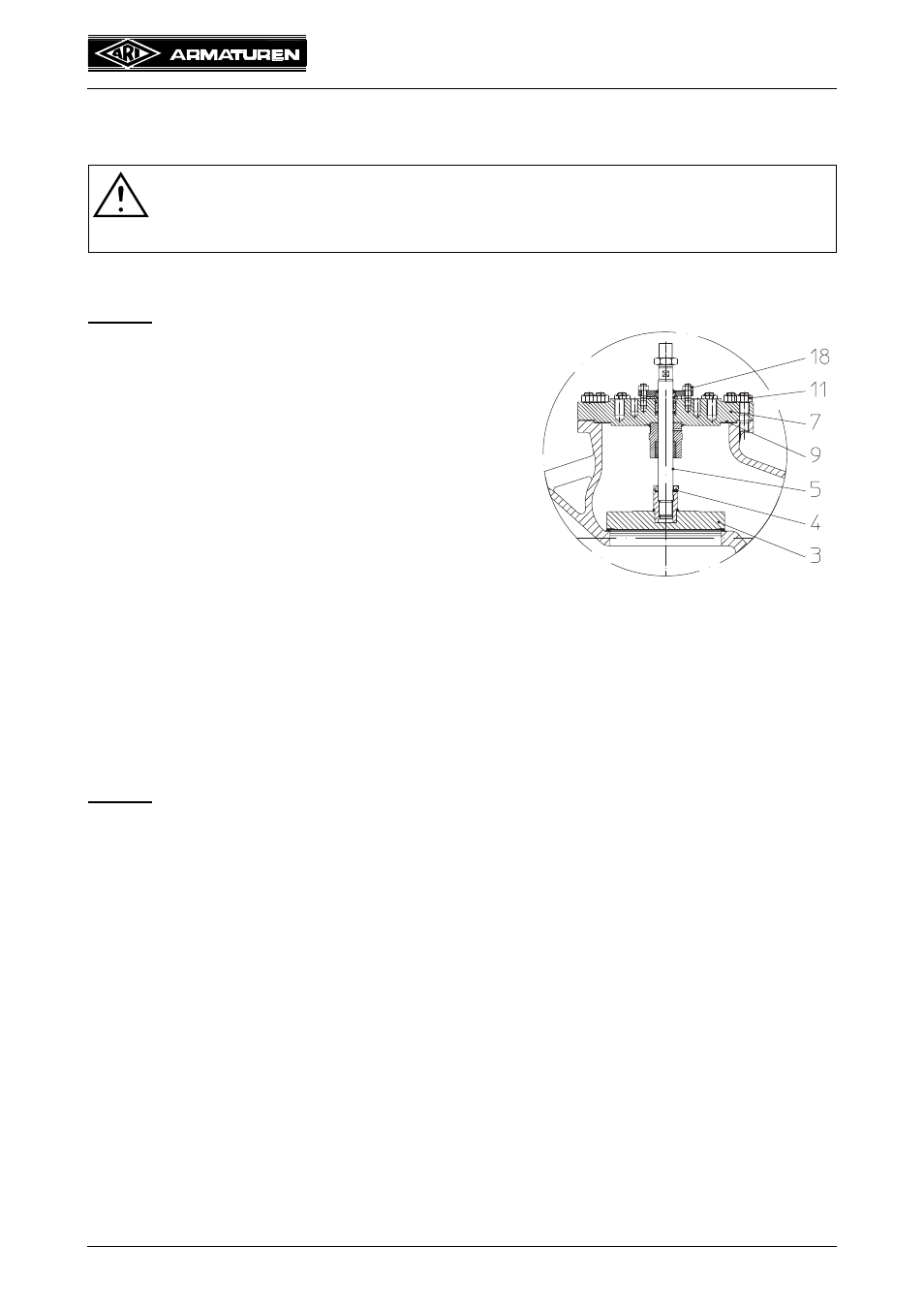

рис. 10
