стр. 12 ред. 0040304002 0410
Руководство по монтажу и эксплуатации
Проходные запорные клапаны - STEVI
®
405/460 (DN300-500)
7.1.3 модель с сильфоном
Утечка в области шпинделя указывает на дефект встроенного сильфона (поз. 20.3).
Сначала можно попытаться восстановить герметичность путем легкого
дозатягивания резьбового соединения (поз. 20.29).
В случае замены шпиндель и сильфон (поз. 20.3) всегда заменяются вместе.
Замена сильфонного блока:
- Снимите привод.
(См. руководство по эксплуатации
сервопривода!)
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20) .
- Ослабьте гайки (поз. 20.29) примерно на 2-3
оборота.
- Выньте блок шпинделя/сильфона (поз. 20.3) из
сильфонного корпуса (поз. 20.1.) .
- Вытолкните штифт (поз. 4) с помощью
стержня.
- Отвинтите затвор (поз. 3) .
- Соедините новые детали, просверлите и
закрепите штифтом.
- Замените плоские уплотнения (поз. 20.19 и 9).
- Сборку производите в обратном порядке.
- Закрепите гайки (поз. 11) и затяните
их крест-накрест.
(Момент затяжки см. пункт 7.3.1)
- Поэтапно и равномерно затяните гайки (поз.
20.29) до полной герметизации сальниковой
набивки (поз. 20.10).
ВНИМАНИЕ !
Перед демонтажем оборудования обратите внимание на пункты
10.0 и 11.0.

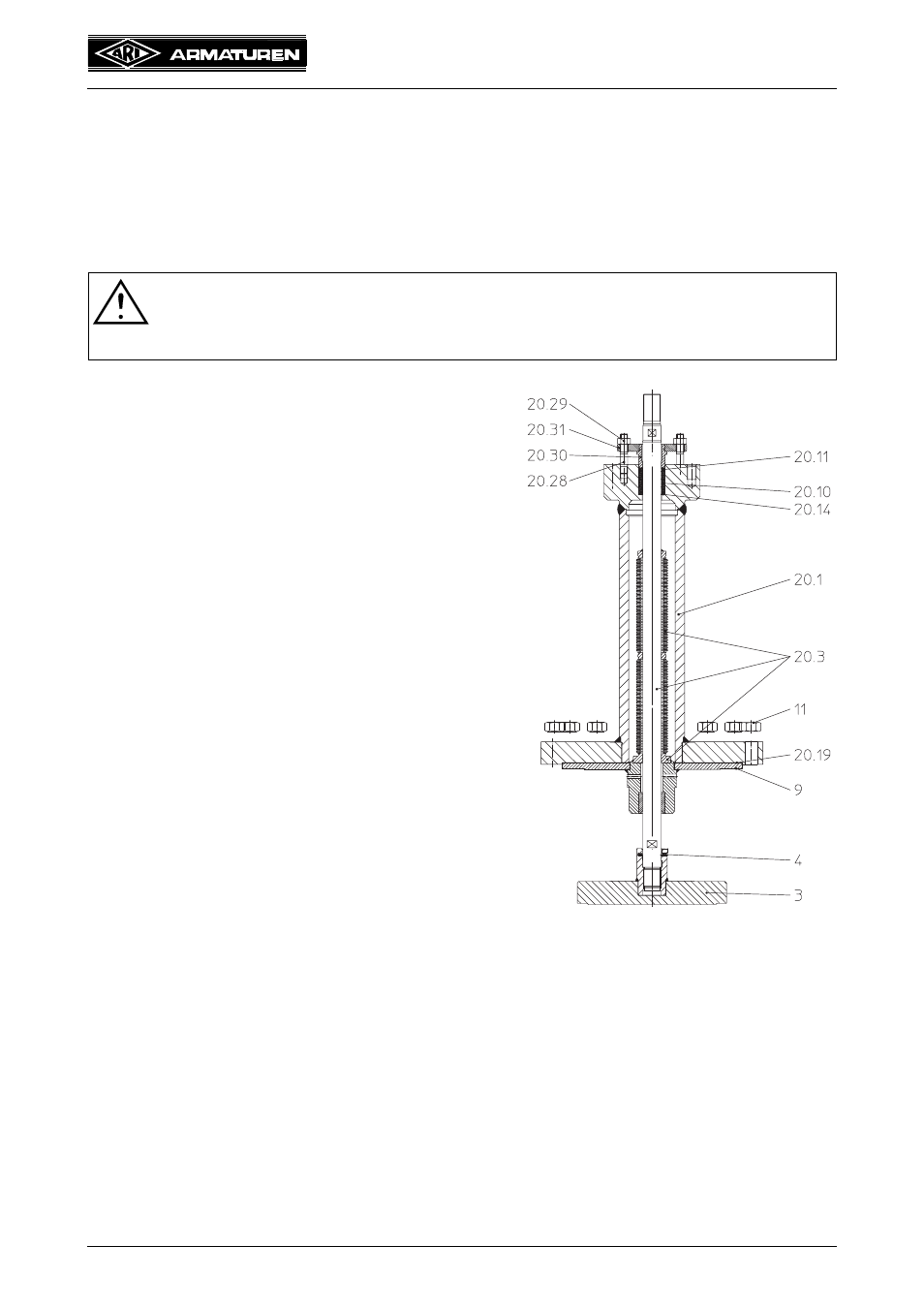

рис. 9
