Инструкция по монтажу и эксплуатации
ZESA
®
/ GESA
®
/ ZIVA
®
-Z / ZIVA
®
-G
- демонтировать крышку стопорного рычага (№ 7) и отверткой выломать окошко;
- вложить гайку (№ 19) в крышку; насадить и завинтить крышку;
- насадить зажимной рычаг (№ 50.1) так, как показано на чертеже;
- затянуть винт с внутренним шестигранником (№ 50.2);
- провести грибковый винт (№ 60) через отверстие в носовой части зажимного
рычага (№ 50.1) и ввинтить его в шестигранную гайку (№ 19).
Если Вы хотите, чтобы зажимной рычаг был расположен в ту же сторону, как
прежде стопорный рычаг, поверните крышку стопорного рычага на 180°.
Для углового ограничения в крышку можно вложить дополнительную гайку для
зажимного винта.
5.4 Дополнительное оснащение термоиндикацией THEA
(ZESA
®
THEA / GESA
®
THEA)

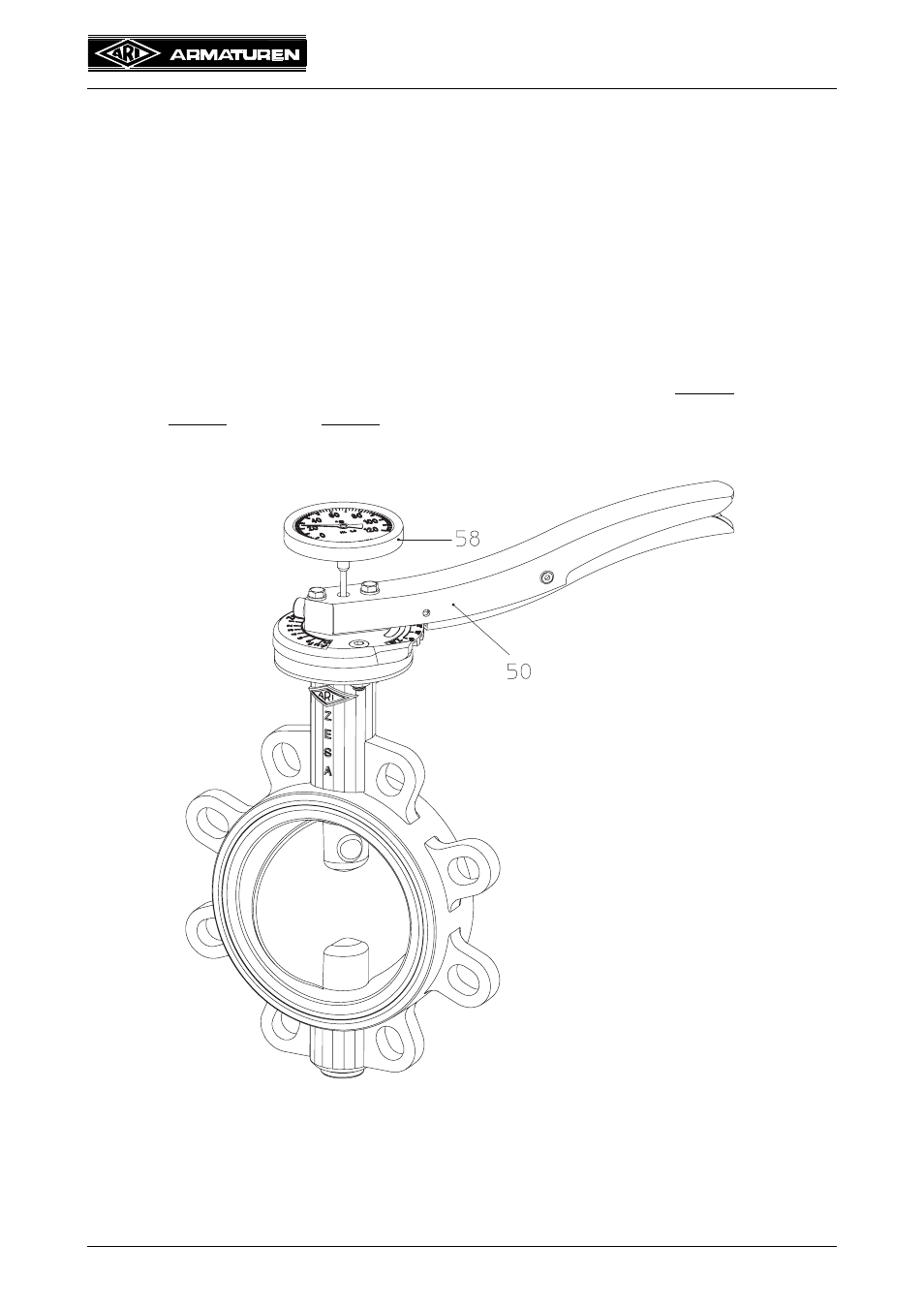

Рис. 8
- Удалить наклейку с отверстия рычага (№ 50);
- ввести до упора термоиндикатор (№ 58) в отверстие.
