- Для использования на открытых площадках или при особо неблагоприятных
условиях, например, в условиях, способствующих образованию коррозии
(морская вода, химический пар и проч.), рекомендуется применять специальное
исполнение либо защитные меры.
5.2 Установка дополнительных структурных элементов
В арматуре с возможностью установки дополнительных структурных элементов
(концевые выключатели и т. п.) последние следует подключать в соответствии с их
принципом действия согласно схеме установки.
5.3 Переоборудование стопорного рычага в зажимной рычаг
(ZESA
®
/ GESA
®
)

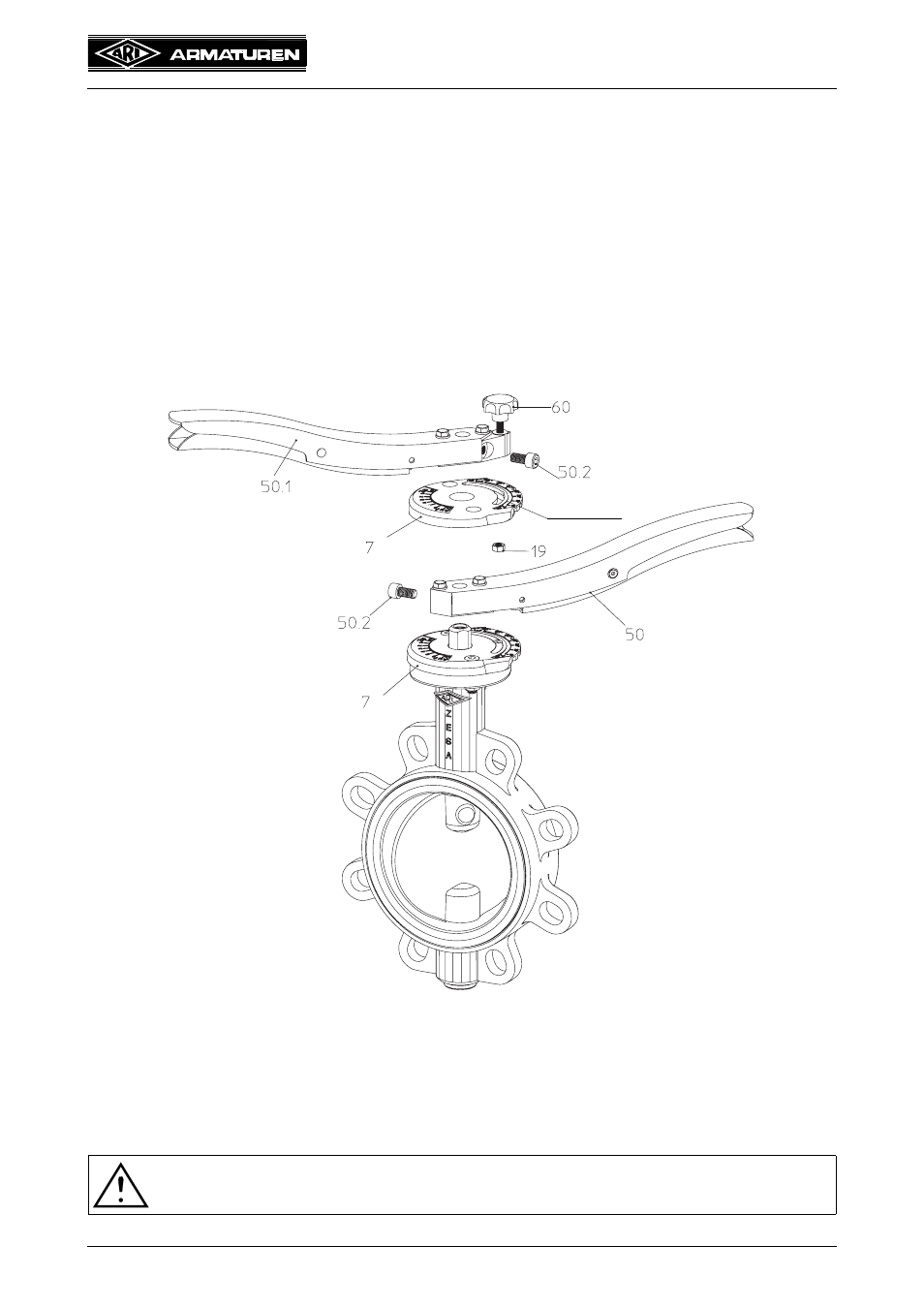

Рис. 7
При переоборудовании можно использовать крышку стопорного рычага (№ 7):
- привести стопорный рычаг (№ 50) в положение упора 4;
- ослабить винт с внутренним шестигранником (№ 50.2 / размер под ключ 5 или 6);
- демонтировать стопорный рычаг (№ 50);
Внимание!
Диск заслонки находится в незафиксированном положении!
окошко
