Инструкция по эксплуатации ARI Armaturen KP015 ZIVA-G RU
Страница 10
стр. 10
Rev. 0040201000 0410
Инструкция по монтажу и эксплуатации
ZESA
®
/ GESA
®
/ ZIVA
®
-Z / ZIVA
®
-G
5.5 Переоборудование / дополнительное оснащение рычага
(ZIVA
®
-Z / ZIVA
®
-G)
Дополнительное оснащение при заслонке со свободным концом вала:

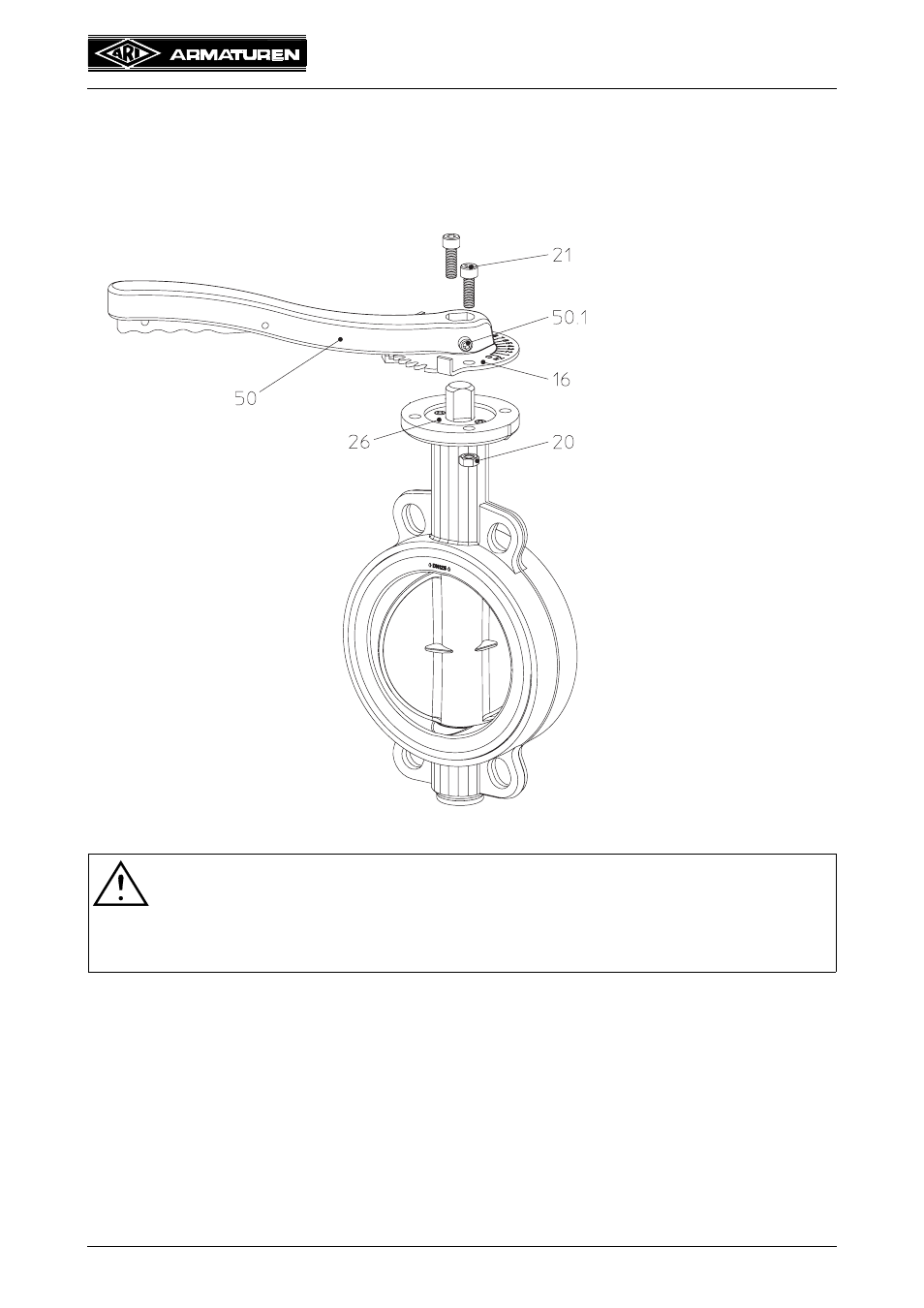

Рис. 9
- Ослабить установочный винт (№ 50.1);
- установить стопорный рычаг (№ 50) вместе с растровым диском (№ 16) на конец
вала (стопорный рычаг входит в зацепление с растровым диском);
- повернуть стопорный рычаг (№ 50) так, чтобы отверстия растрового диска (№ 16)
и корпуса совпали;
- установить и затянуть цилиндрический винт (№ 21) и гайку (№ 20);
- затянуть установочный винт (№ 50.1).
Внимание!
- Не удалять уплотнение вала (№ 26) под давлением
(см. пункт 10.0 "Демонтаж арматуры или верхней части арматуры").
- Без органа управления диск заслонки находится в незафиксированном
положении!
