Металлическая крепежная пластина входит в комплекты для
установки с дождевым козырьком и для установки в
трубопровод.
0503-041

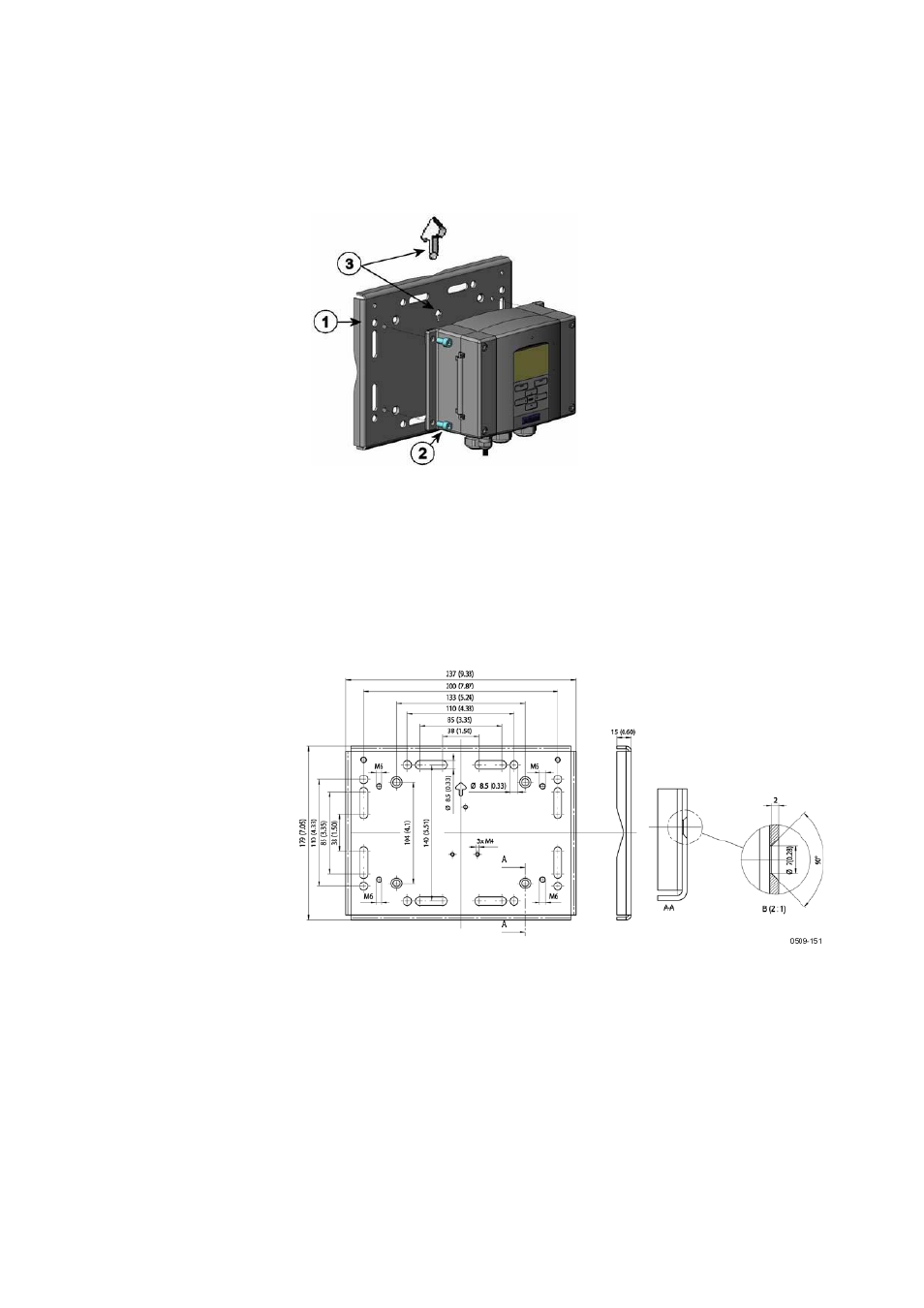

Рисунок 7
.
Установка на металлическую крепежную пластину
Зафиксируйте пластину при помощи 4 болтов М8 (не входят в
комплект поставки). Закрепите трансмиттер на крепежной пластине
при помощи фиксирующих болтов М6 (входят в комплект
поставки).
При установке учитывайте положение стрелок. Эта сторона должна
быть обращена вверх.
Рисунок 8
.
Размеры металлической крепежной пластины
(мм/дюймы)
