Индикаторы-светодиоды
Если реле активно, светодиод
горит. Если неактивно – светодиод
не горит.
Настройка выходов реле
ПРИМЕЧАНИЕ!
Если прибор оборудован только одним модулем реле, его
реле маркируются как "реле 1" и «реле 2».
Если прибор оборудован двумя модулями реле, модуль,
подключенный к слоту MODULE 1, маркируется как "реле 1" и
«реле 2»., а модуль, подключенный к слоту MODULE 2 - "реле
3»и «реле 4»
0706-013
Рисунок 70
.

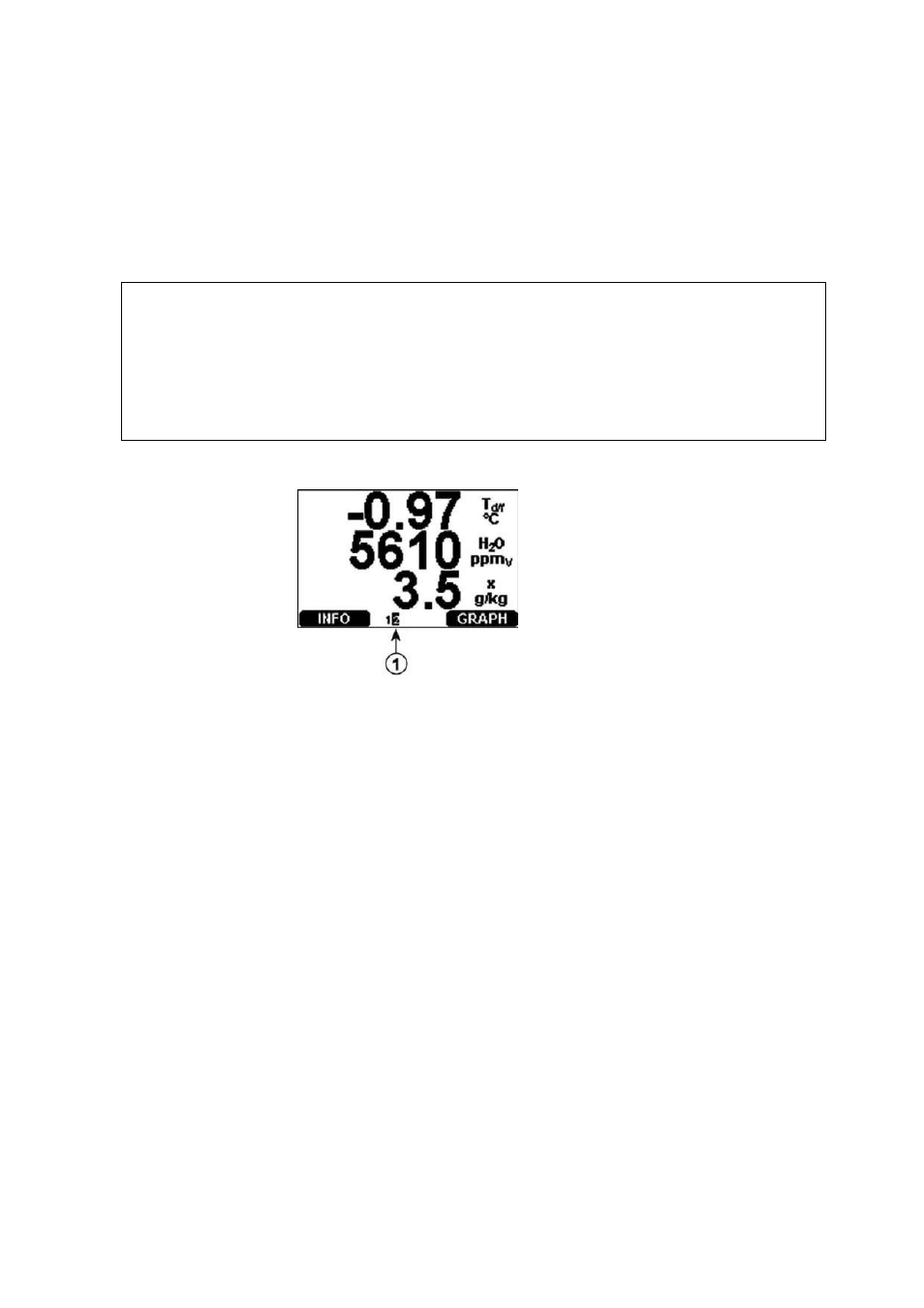

Индикаторы реле на дисплее
1. Список включенных реле Активный статус показан
черным цветом. Отключенные реле не показаны.
Использование дисплея/клавиатуры для настройки выходов
реле.
1.
Откройте главное меню, нажав любую из кнопок-стрелок.
2.
Нажмите стрелку вправо после выбора пункта меню
Interfaces.
3.
Выберите пункт Relay outputs и нажмите стрелку вправо.
4.
Выберите Relay 1/2/3/4, и нажмите стрелку вправо.
5.
Выберите пункт меню Quantity и нажмите клавишу
Change. Выберите параметр при помощи стрелок
вверх/вниз. Для подтверждения нажмите клавишу Select.
6.
Выберите Act. above/Act. below. Нажмите клавишу Set.
Необходимо указать вид операции: изменение значения или
удаление контрольной точки. Для изменения выберите
MODIFY, для удаления значения - REMOVE. Установите
