Инструкция по эксплуатации Vaisala HMT360N
Страница 29
глава 3 _________________________________________________________________ Установка
VAISALA _______________________________________________________________________ 27

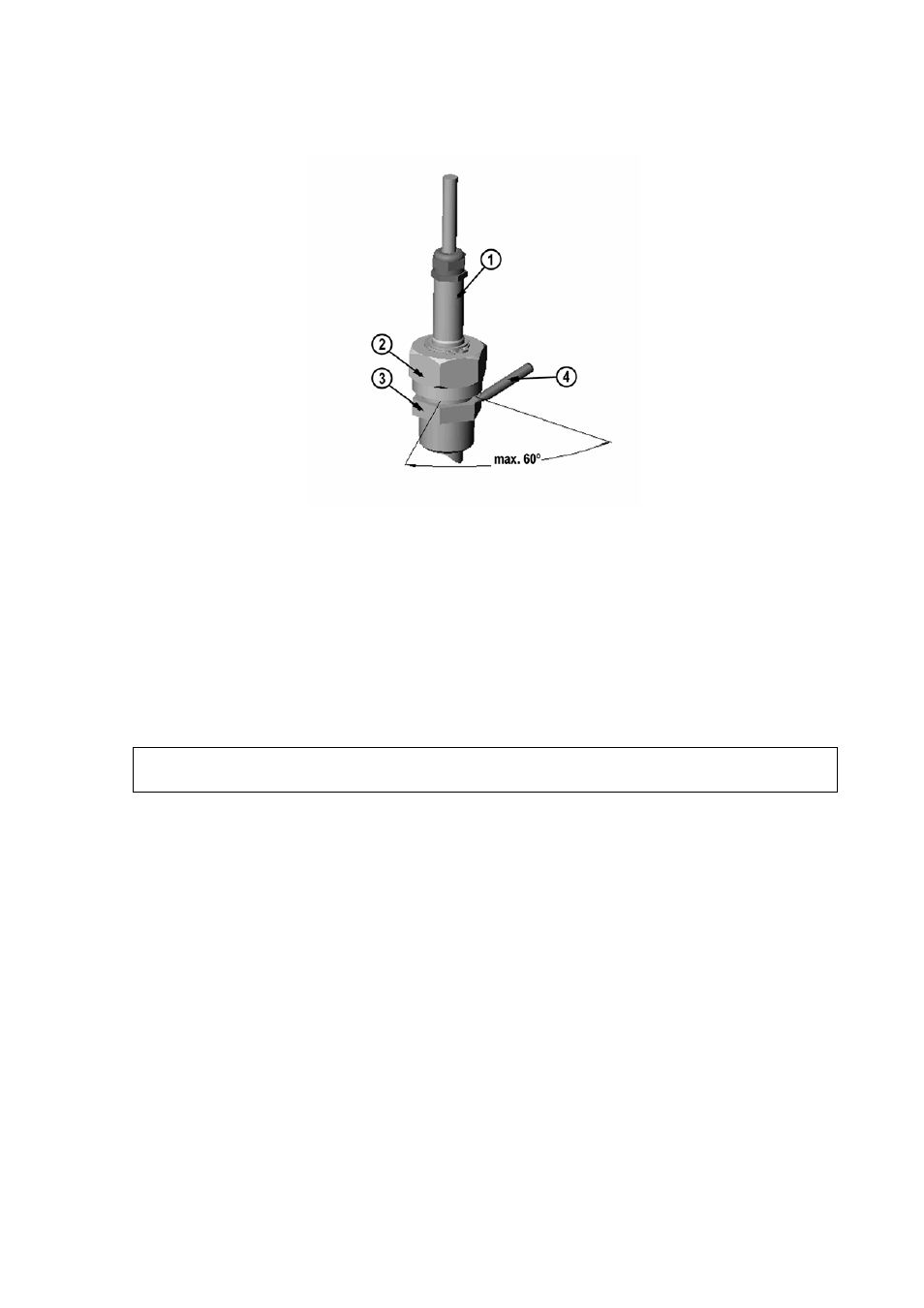

Рис. 12
Фиксация уплотнительной гайки
1 = ДАТЧИК
2 = УПЛОТНИТЕЛЬНАЯ ГАЙКА
3 = РЫЧАГ
4 = БОЛТ
ПРИМЕЧАНИЕ
НЕ ЗАКРУЧИВАЙТЕ ГАЙКУ БОЛЕЕ, ЧЕМ НА 60°.
Установка датчика HMP368 при
помощи шарового клапана
При установке датчика в процесс или трубопровод под давлением
рекомендуется использовать комплект шаровых клапанов (код
заказа Vaisala: BALLVALVE-1), или комплект клапанов 1/2"с
отверстием клапана диаметром 14 мм или более. При установке в
производственный
процесс
датчика
диаметром 12
мм,
номинальный размер трубы должен составлять не менее 2.54 см.
Для внедрения датчика в процесс можно использовать ручной
пресс.
