руководство пользователя __________________________________________________________

18 __________________________________________________________________ M210744RU-B

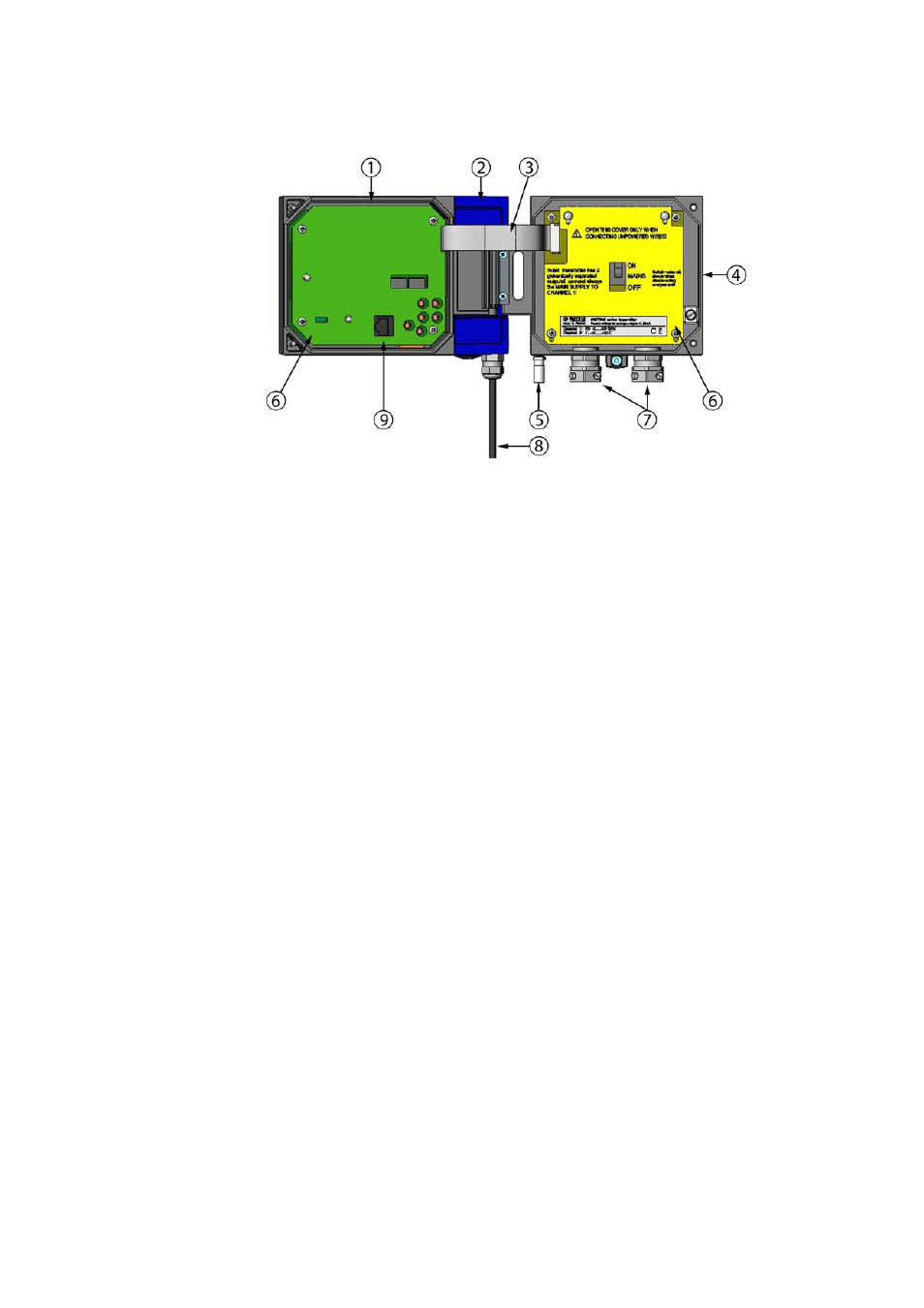

Рис. 4. Детали трансмиттера.

1 = ЭЛЕКТРОННЫЙ УЗЕЛ

2 = ДАТЧИК, ВКЛЮЧАЯ ЧАСТЬ ИЗМЕРИТЕЛЬНОЙ

ЭЛЕКТРОНИКИ

(НАПР.,

КАЛИБРОВОЧНАЯ

ПАМЯТЬ)

3 = ПЛОСКИЙ КАБЕЛЬ

4 = ОСНОВАНИЕ ТРАНСМИТТЕРА

5 = ЗАЗЕМЛЯЮЩИЙ ТЕРМИАНАЛ

6 = ЗАЩИТНЫЕ КРЫШКИ

7 = КАБЕЛЬНЫЙ САЛЬНИК

8 = КАБЕЛЬ СЕНСОРА

9 = КОННЕКТОР RS 232C
