руководство пользователя __________________________________________________________
22 __________________________________________________________________ M210744RU-B
НМР 364 для высокого давления
Датчик оборудован гайкой, болтом и уплотнителем. При
установке будьте особенно осторожны, чтобы не повредить
полированную
поверхность
датчика.
Ниже
приведены
инструкции по установке:
1.
Демонтируйте болт и гайку с датчика.
2.
Закрепите болт на стене камеры уплотнительной шайбой.
Доведите динамометрическим ключом. на 150 ± 10 Nм.
3.
Вставьте тело датчика в болт-фитинг и вручную закрутите
гайку.
4.
Совместите шестигранную гайку и болт.
5.
Закрутите гайку еще на 30є (при использовании
динамометрического ключа – на 80 ± 10 Nm)
6.
После каждого десятого демонтажа очищайте и смазывайте
резьбу болта. После каждого демонтажа заменяйте
уплотнительную гайку.
ПРИМЕЧАНИЕ
ПРИ ПОВТОРНОМ ЗАКРУЧИВАНИИ ГАЙКИ НЕ
УВЕЛИЧИВАЙТЕ СИЛУ ВОЗДЕЙСТВИЯ
.

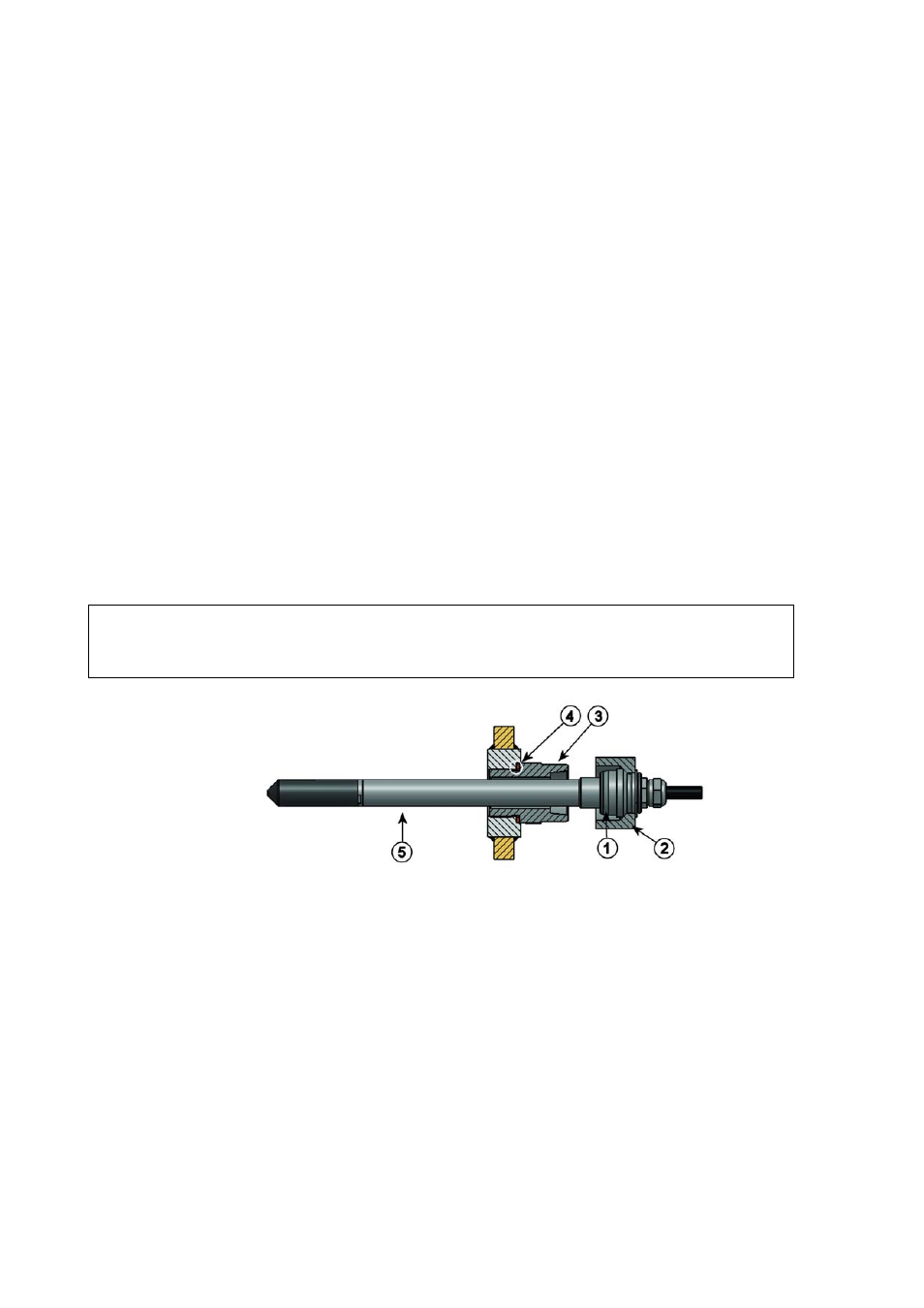

Рис. 1. Установка датчика НМР 364
1 = УПЛОТНИТЕЛЬНЫЙ КОНУС
2 = ГАЙКА
3 = БОЛТ-ФИТИНГ, M22Ч1.5 OR NPT 1/2"
4 = УПЛОТНИТЕЛЬНАЯ ГАЙКА
5 = ДАТЧИК; Ш12 MM
