Закрепление прибора и мон-
таж двери шкафа

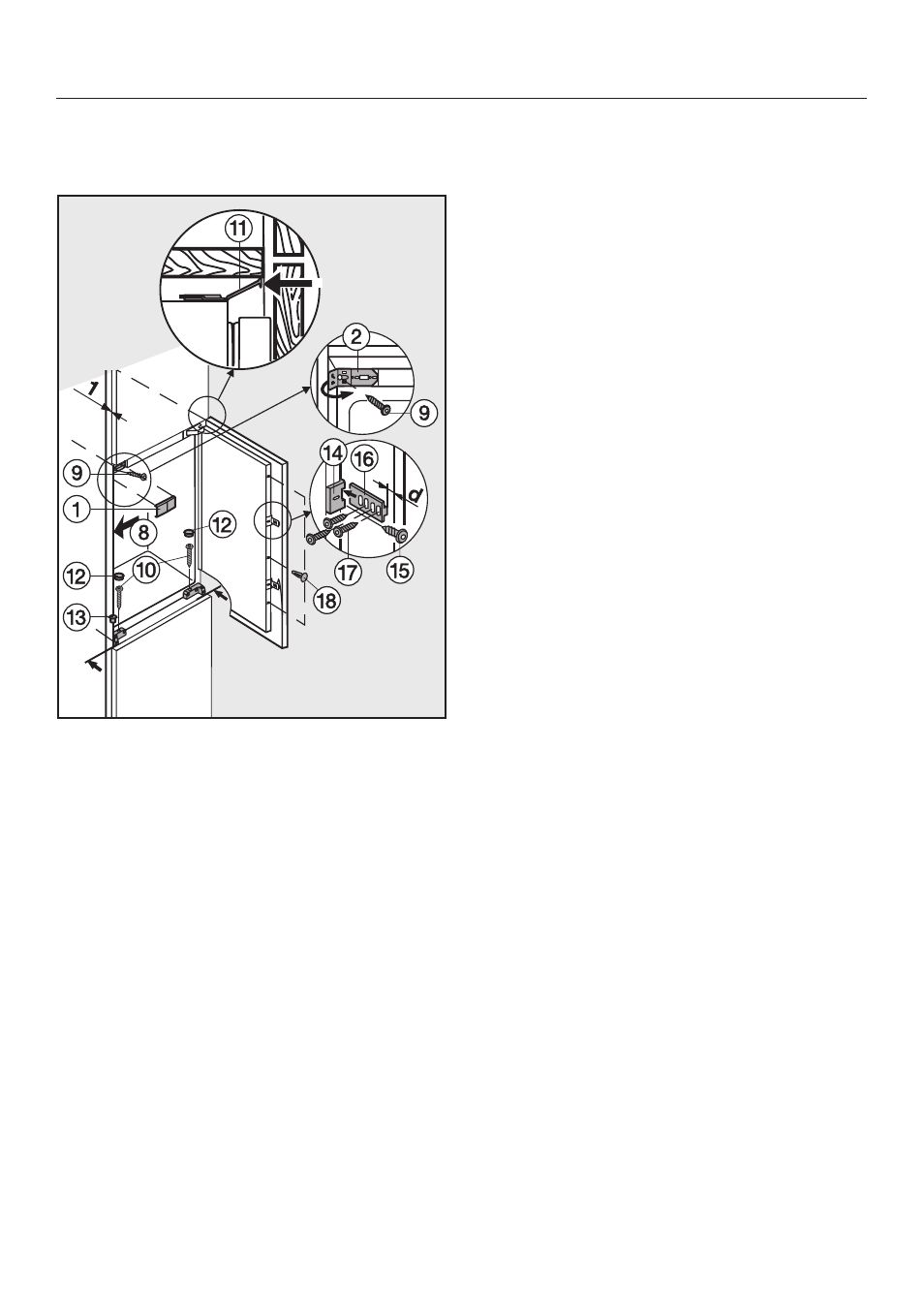

^ Придвиньте прибор стороной две-
ри к стенке ниши так, чтобы уплот-
нительная лента сжалась h.
^ Закрепите прибор на шкафе свер-
ху с помощью шурупов i
(4 x 19 мм) через крепежные угол-
ки b – при этом прижимайте при-
бор к стенке ниши – и снизу с по-
мощью шурупов j (4 x 19 мм) че-
рез регулировочные винты в опор-
ных кронштейнах.
^ Проверьте, прочно ли затянуты
все резьбовые соединения!
^ Если требуется, то выровняйте де-
коративную планку k, сдвинув ее
параллельно потолку ниши.
Планка не должна выступать впе-
ред!
^ Перекиньте боковую часть кре-
пежного уголка b.
^ Опять защелкните деталь обли-
цовки a и закройте все отверстия
заглушками l è m.
^ Закрепите детали стыковочного
механизма двери n в зависимости
от высоты ручки на двери прибора
с помощью винтов o (3,9 x 9,5 мм).
При очень больших дверях уста-
новите больше деталей стыковочно-
го механизма двери.
^ Полностью откройте двери и за-
двиньте планки стыковочного ме-
ханизма p в детали стыковочного
механизма двери n.
^ Насадите дверь шкафа на дверь
прибора и приверните планки сты-
ковочного механизма p с по-
мощью винтов q (4 x 14 мм) к две-
ри шкафа. При этом нужно будет
соблюдать расстояние d (= толщи-
не стенки ниши для встраивания)
до внешней кромки двери шкафа.
^ Выровняйте стыковочные меха-
низмы двери таким образом, что-
бы дверь шкафа со стороны ручки
в закрытом состоянии не прилега-
ла к стенке шкафа. Должно быть
выдержано минимальное рассто-
яние в 1 мм.
^ Закройте возможно свободные от-
верстия в двери прибора прилага-
емыми заглушками r – это важно
для длительного сохранения
изоляционных свойств!
