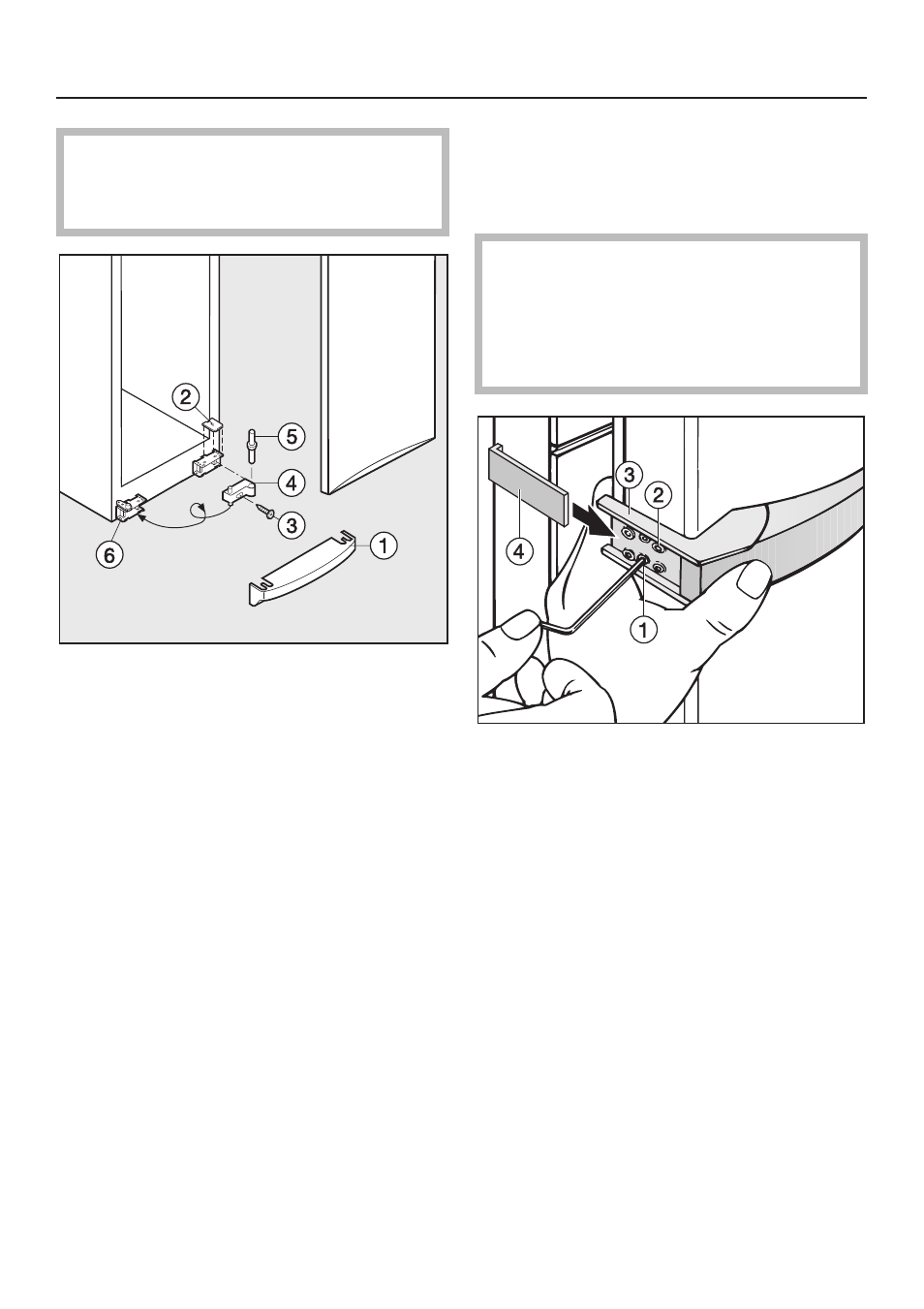

Ha следующем рисунке нижняя
дверца изображена незакрытой,
чтобы лучше показать ход работ.
^ Поверните подшипник дверцы d на
180°, вытащите ось подшипника e и
установите ее наоборот.
^ Установите обе детали в кронштейн
подшипника f. Для этого вставьте
ось e через кронштейн f в под-
шипник дверцы d, поверните под-
шипник и предварительно закрепи-
те шурупом c.
^ Выровняйте нижнюю дверцу холо-
дильника через продольный паз в
кронштейне f относительно кор-
пуса прибора. Затем затяните шуруп
c.
^ Насадите цокольную панель a и
прижмите ее, чтобы она вошла в
пазы.
^ Насадите деталь облицовки b при
открытой нижней дверце впереди
на цокольную панель и задвиньте
ee в паз.
Монтаж ручек:
Обязательно учитывайте следу-
ющие указания при монтаже двер-
ной ручки, так как при неправиль-
ном выполнении монтажа можно
повредить дверное уплотнение.
^ Приверните дверную ручку с по-
мощью обоих передних шурупов b
сначала неплотно на противополож-
ной стороне.
Крепежная пластина c должна так
прилегать к корпусу дверцы, чтобы
при закрытом положении дверцы
пластина находилась на одной линии с
внешней стенкой прибора.
Если это не так, то
^ вверните оба предварительно
смонтированных установочных вин-
та a с помощью ключа с шестигран-
ником настолько, чтобы крепежная
пластина c образовывала нужный
угол.
^ Затяните все 4 шурупа b до отказа.
