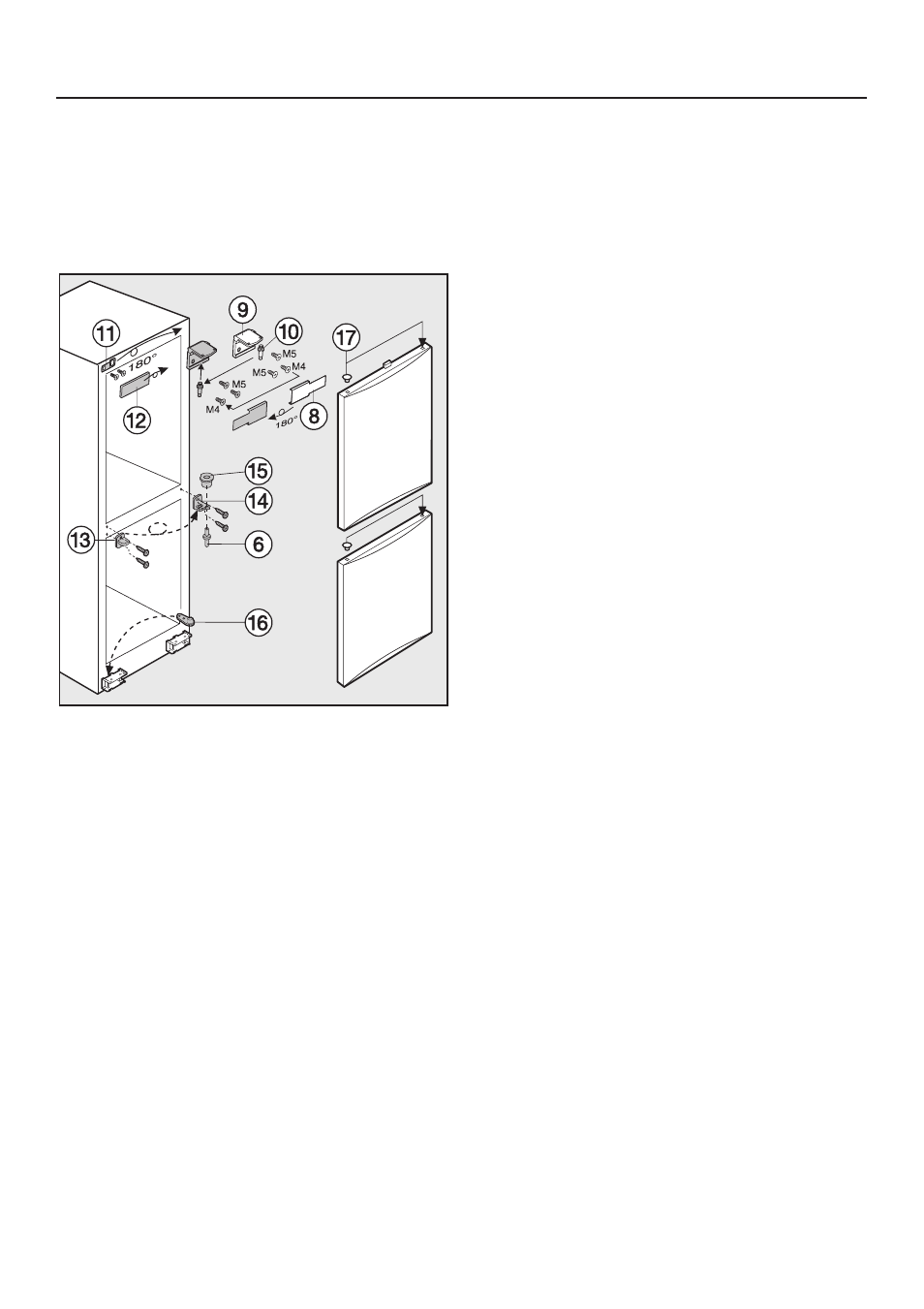

^ Откройте нижнюю дверцу,
опрокиньте ее вниз, выведя из па-
зов, и снимите.
^ При закрытой верхней дверце g
вытащите вниз ось подшипника f .
^ Откройте верхнюю дверцу и сними-
те ее, подав вниз.
^ Снимите декоративную деталь h и
отверните шарнирный уголок i.
^ Вставьте ось j во второе отвер-
стие шарнирного уголка i.
^ Установите металлический уголок
k и декоративную деталь l на про-
тивоположную сторону, повернув их
на 180°.
^ Приверните шарнирный уголок i на
противоположную сторону.
Шуруп M4 необходимо ввернуть в
левое отверстие шарнирного уголка.
^ Установите декоративную деталь h
на противоположную сторону, по-
вернув ее на 180°.
^ В центре прибора поменяйте мес-
тами декоративную деталь m и уго-
лок n. Для этого:
отверните декоративную деталь m
и уголок n, поверните каждую де-
таль на 180° и вверните на противо-
положной стороне.
^ Вытащите вниз втулку o из уголка
n и снова вставьте ее сверху в уго-
лок.
^ Снимите промежуточную деталь p
c помощью отвертки и переставьте
на другую сторону.
^ Выньте заглушки q из
подшипниковых втулок в дверцах и
переставьте их на другую сторону.
^ Подвесьте верхнюю дверцу холо-
дильника на ось подшипника j и
закройте ее.
^ Задвиньте среднюю ось подшипни-
ка f снизу через уголок n в верх-
нюю дверцу.
^ Проверьте положение верхней
дверцы. При необходимости выров-
няйте ее положение через
продольные пазы в уголке n.
^ Подвесьте нижнюю дверцу в уголок
n и закройте ее.
