7
RQT7940

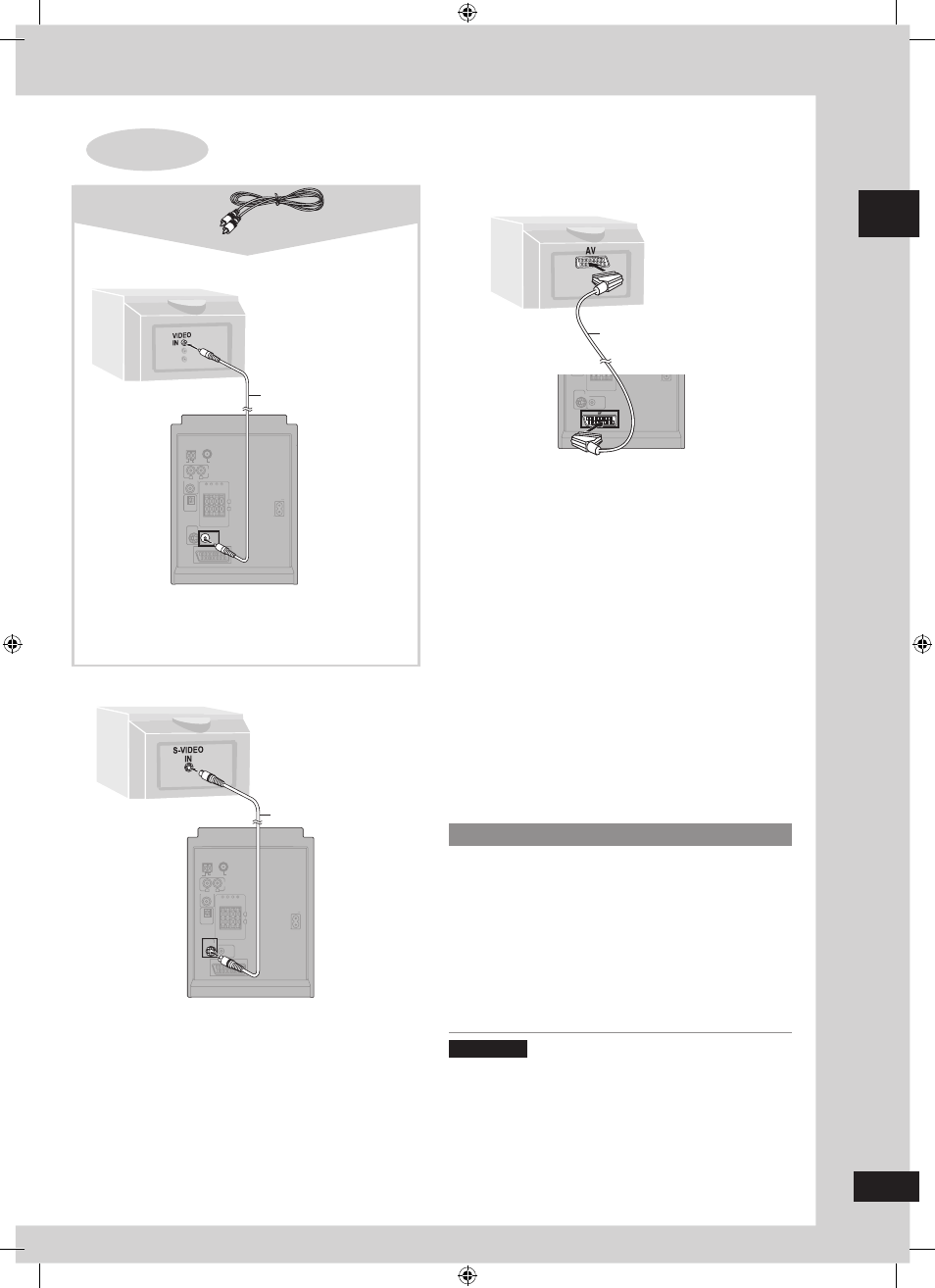

■ Подключение телевизора через разъем VIDEO IN
Разъем VIDEO OUT
Не подключайте аппарат через видеомагнитофон, так как
изображение может воспроизводиться неправильно из-за
функции защиты от копирования.
Основная настройка
ШАГ 2: Телевизор
Телевизор
ШАГ
2
Видео кабель
■ Подключение телевизора с разъемом S-VIDEO IN
Разъем S-VIDEO OUT
За счет разделения сигналов цветности (C) и яркости (Y) при
использовании разъема S-VIDEO достигается более яркое
изображение, чем при использовании разъема VIDEO OUT.
(Реальные результаты зависят от конкретного телевизора.)
AM ANT FM ANT
OPTICAL OUT
S-VIDEO
HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
AV Y
Видео кабель
AM ANT FM ANT
OPTICAL OUT
S-VIDEO HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
AV
P B
Кабель S-VIDEO
■ Подключение телевизора с разъемом SCART
Разъем SCART
Чтобы улучшить качество изображения, можно получать
видеосигнал с AV разъемов либо “Video”, либо “S-Video”, либо
“RGB” в соответствии с типом вашего телевизора (➡Вкладка
“Video” — AV Output, стр. 20).
AM ANT FM ANT
OPTICAL OUT
S-VIDEO
HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
Кабель SCART на 21 контакт
(входит в комплект)
Направьте пульт ДУ на телевизор для выполнения следующих
операций.
Включение/выключение телевизора
Нажмите [SHIFT] + [TV^].
Переключение режима видео входа на телевизоре
Нажмите кнопки [SHIFT] + [TV/AV].
Переключение каналов
Нажмите [SHIFT] + [1 TV CH] или [SHIFT] + [TV CH 2].
Регулировка уровня громкости
Нажмите кнопки [SHIFT] + [– TV VOL] или [SHIFT] +
[TV VOL +].
Некоторые модели несовместимы с этим пультом ДУ.
Примечание
Управление телевизором
