7
RQT7940

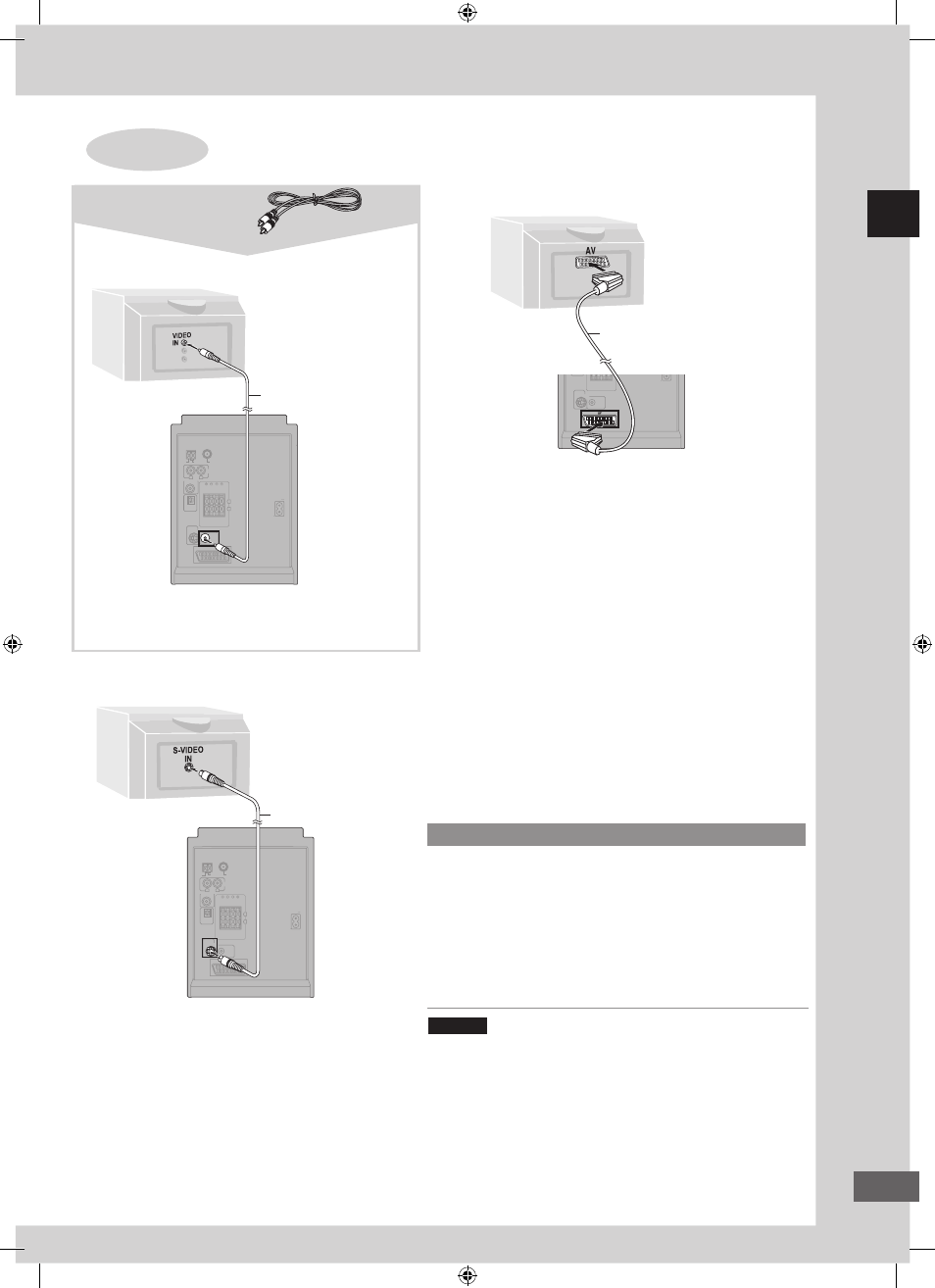

■ Підключення телевізора з вхідним терміналом VIDEO IN
Вихідний термінал VIDEO OUT
Не підключайте апарат через відеомагнітофон. Це може
призвести до неправильного відображення зображення,
якщо диск захищений від копіювання.
Просте встановлення
Крок 2: Телевізор
Телевізор
КРОК
2
Відеокабель
■ Підключення телевізора з вхідним терміналом S-VIDEO IN
Вихідний термінал S VIDEO OUT
Термінал S-VIDEO забезпечує досягнення яскравішого
зображення у порівнянні з терміналом VIDEO OUT завдяки
розділенню хроматичних сигналів (C) та сигналів яскравості (Y).
(Хоча кінцевий результат залежить від якості телевізора)
AM ANT FM ANT
OPTICAL OUT
S-VIDEO
HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
AV Y
Відеокабель
AM ANT FM ANT
OPTICAL OUT
S-VIDEO HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
AV
P B
Кабель S-VIDEO
■ Підлючення телевізора з терміналом SCART
Термінал SCART
Для покращення якості зображення апарат дозволяє змінити
вихід відеосигналу з “Video” на “S-Video” або “RGB”, у
залежності від типу підключеного телевізора (➡Закладка
“Video”—AV output (А/В-вихід), стор. 20).
AM ANT FM ANT
OPTICAL OUT
S-VIDEO
HAUT-PARLEURS
OUT
VIDEO
AC IN
SUBWOOFER OUT
R L
AUX
HIGH (6 Ω) LOW (6Ω) SPEAKERS (SB-PM91)
R
L
EXT LOOP 75 Ω
OUT
21-піновий кабель Scart
(включений)
Направте пульт ДК на телевізор для виконання наступних операцій:
Увімкнення/вимкнення телевізора
Натисніть клавішу [SHIFT] + [TV^].
Переключення телевізора в режим відеовходу
Натисніть клавішу [SHIFT] + [TV/AV].
Зміна каналів
Натисніть клавішу [SHIFT] + [1 TV CH] або [SHIFT] + [TV CH 2].
Настройка гучності
Натисніть клаішу [SHIFT] + [– TV VOL] або [SHIFT] + [TV VOL +].
Деякі моделі можуть не працювати з даним пультом ДК.
Примітка
Керування телевізором
