• Құрылғының нөмірі (PNC) .............................
• Сериялық нөмірі ....................
8.1 Кіріктірілген құрылғылар
• Кіріктірілген құрылғыларды, аспапты дұрыс
қондырылған құрылғыларға және
стандартты талаптарға сай келетін жұмыс
беттеріне құрастырғаннан кейін ғана
пайдаланыңыз.
8.2 Қосылым сымы
• Құрылғы электр қосылымы сымымен
жабдықталған.
• Бүлінген қорек сымын арнайы сымға
(H05BB-F Tмакс. 90°C; немесе жоғары)
ауыстырыңыз. Жергілікті қызмет көрсету
орталығына хабарласыңыз.

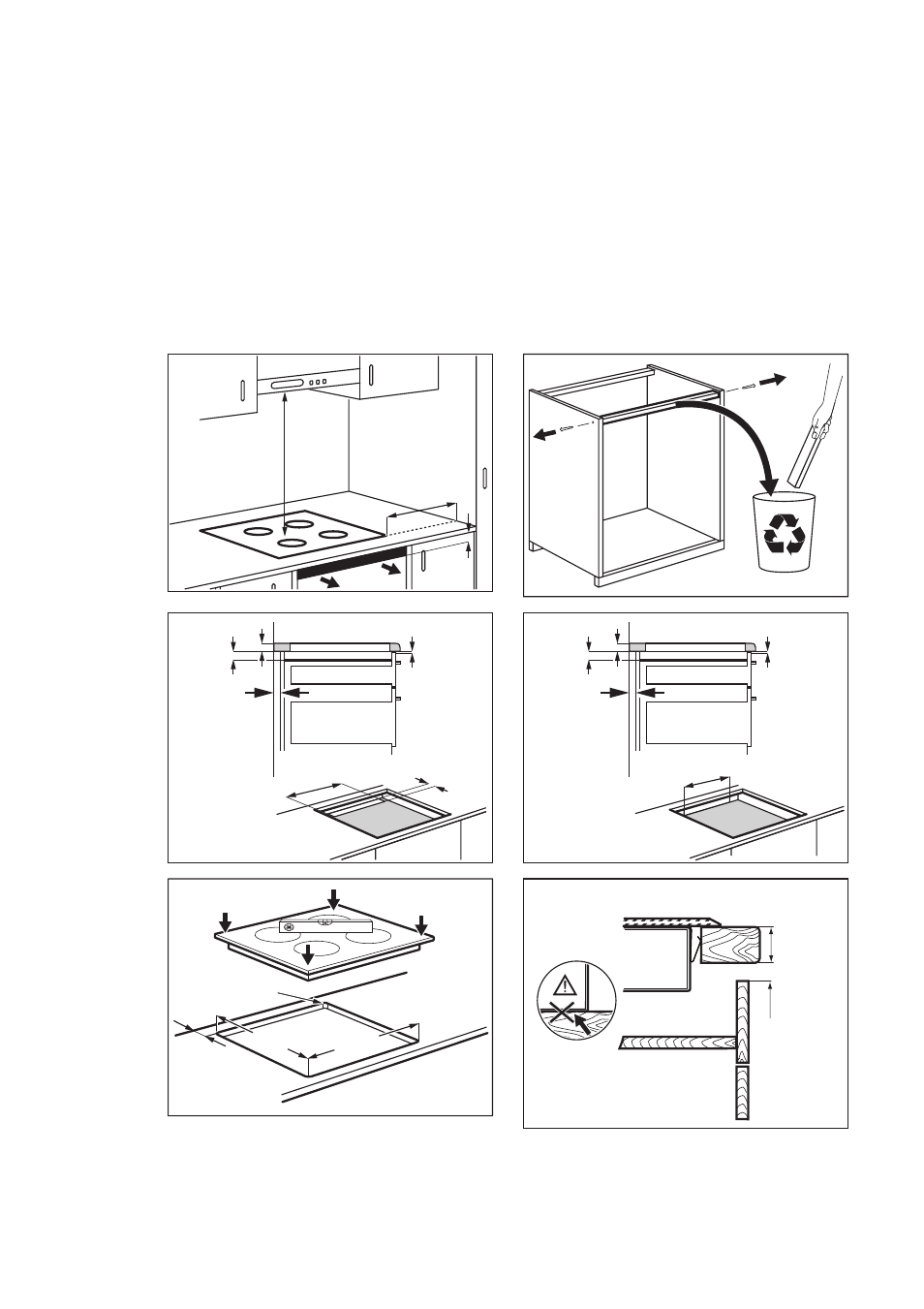

8.3 Құрастыру
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
R 5mm
min.
55mm
490
+1
mm 560
+1
mm
min.
12 mm
min.
2 mm
