• Будь-які електричні деталі повинні встано‐

влюватися або замінятися спеціалістом

центру технічного обслуговування або ква‐

ліфікованим фахівцем.

• Завжди користуйтеся правильно встановле‐

ною протиударною розеткою.

• Переконайтеся, що після встановлення є

вільний доступ до електричної розетки.

• Не тягніть за кабель живлення при відклю‐

ченні приладу від мережі. Тягніть тільки за

штепсельну вилку.

• Забороняється підключати прилад за допо‐

могою подовжувача, адаптера чи пара‐

лельного підключення (існує ризик вини‐

кнення пожежі). Впевніться у тому, що зазе‐

млення відповідає стандартам і вимогам.

• Кабель живлення потрібно розмістити так,

щоб він не торкався гарячих частин.

• Підключайте прилад через пристрій, який

забезпечує від’єднання від електромережі

на всіх полюсах, з мінімальною відстанню

між контактами 3 мм (наприклад, автома‐

тичний запобіжник, реле захисту від зами‐

кання на землю, плавкий запобіжник).

• Кабель живлення повинен бути розташова‐

ний таким чином, щоб будь-яка його части‐

на не нагрівалася вище 90°C. Синій нейт‐

ральний кабель повинен бути підключений

до контакту клемної колодки, позначеного

літерою «N». Фазовий кабель коричневого

(або чорного) кольору (іде від виводу «L»

клемної колодки) завжди має бути підклю‐

чений до фази мережі.

7.5 Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь

лише кабелем типу H05V2V2-F T90 або екві‐

валентним. Переконайтесь, що перетин кабе‐

лю може застосовуватись до передбаченої

напруги і робочої температури. Жовтий/зеле‐

ний провід заземлення повинен бути приблиз‐

но на 2 см довшим, ніж коричневий (або чор‐

ний) провід фази.

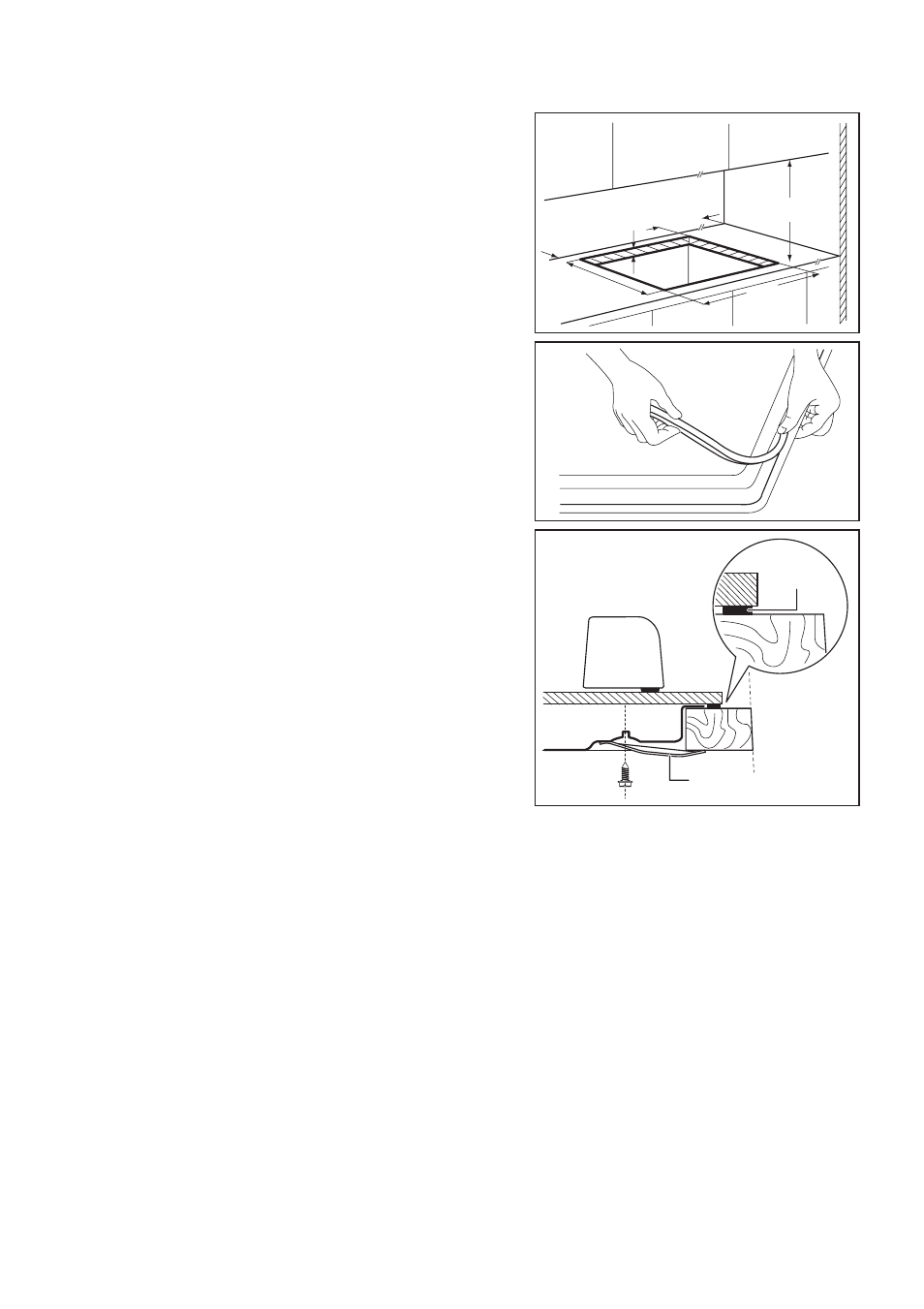

7.6 Вбудовування в кухонні меблі

min.

55 mm

min.

650 mm

560 mm

480 mm

min.

450 mm

30 mm

B

A

A)

ущільнювач, що постачається

B)

скоби, що постачаються

7.7 Варіанти вбудовування

Кухонна секція з дверцятами

Панель, яка встановлюється під варильною

поверхнею, повинна легко зніматися для за‐

безпечення доступу у випадку проведення ре‐

монтних робіт.

62 www.electrolux.com
