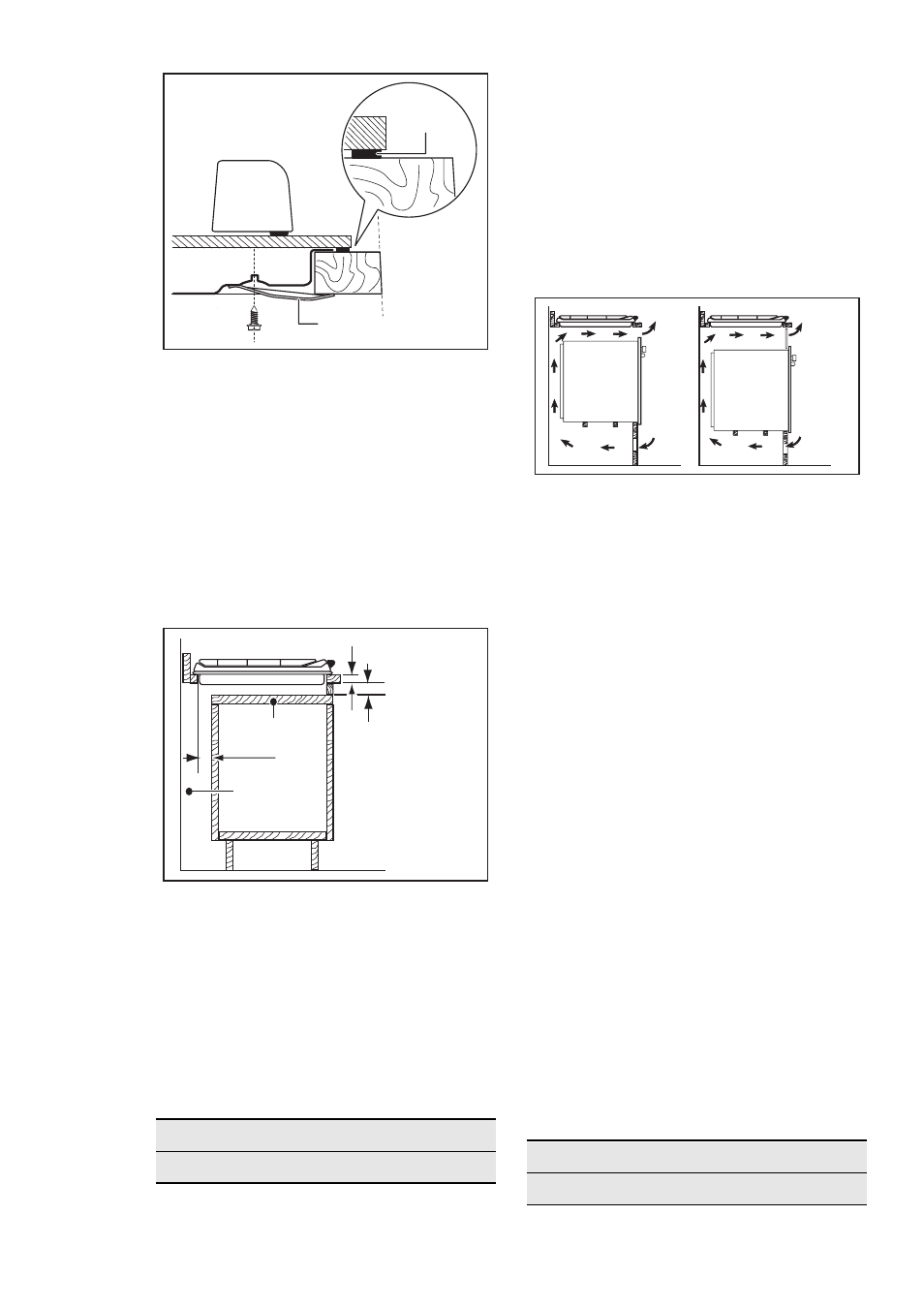

B

A

A)

идущая в комплекте герметизирующая

прокладка

B)

идущие в комплекте крепежные скобы

7.7 Возможности встраивания

Кухонный шкаф с дверцей

Панель, установленная под варочной пане‐

лью, должна легко сниматься для обеспече‐

ния доступа к узлам, нуждающимся в техниче‐

ском обслуживании.

min 20 mm

(max 150 mm)

30 mm

60 mm

B

A

A)

Съемная панель

B)

Пространство для подключения проводов

Кухонный шкаф с духовым шкафом

Размеры ниши под варочную панель должны

соответствовать указанным, в кухонном шка‐

фу должны быть предусмотрены вентиля‐

ционные отверстия для постоянного притока

воздуха. Из соображений безопасности, а так‐

же для упрощения процедуры извлечения ду‐

хового шкафа из шкафа, электрические сое‐

динения для варочной панели и духового

шкафа должны быть выполнены раздельно.

50 cm2

360 cm2

180 cm2

120 cm2

8. ТЕХНИЧЕСКИЕ ДАННЫЕ

Размеры варочной панели

Ширина:

590 мм

Длина:

520 мм

Размеры выреза для варочной

поверхности

Ширина:

560 мм

Длина:

480 мм

РУССКИЙ

49
