• Seadet ei tohi ühendada pikendusjuhtme,

adapteri või varesepesa abil (tulekahjuoht).

Kontrollige, et maandus vastaks nõuetele ja

kehtivatele eeskirjadele.

• Toitekaabel tuleb paigutada nii, et see ei puu‐

tuks vastu mis tahes kuuma osa.

• Seadme vooluvõrku ühendamiseks kasutage

seadist, mis võimaldab seadme vooluvõrgust

eemaldada mitmepooluselise lahklülitiga, mille

lahutatud kontaktide vahemik on vähemalt 3

mm (nt automaatsed kaitselülitid, maalekke‐

kaitsmed või sulavkaitsmed).

• Ükski ühenduskaabli osa ei tohi kokku puutu‐

da üle 90°C temperatuuriga. Sinine neutraal‐

kaabel peab olema ühendatud klemmiplokiga,

mille tähis on "N". Pruun (või must) faasikaa‐

bel (klemmiploki kontaktis tähisega "L") peab

alati olema ühendatud voolu all oleva faasiga.

7.5 Ühenduskaabli vahetamine

Ühenduskaabli asendamiseks kasutage ainult

H05V2V2-F T90 või teist sama tüüpi kaablit.

Veenduge, et kaabli ristlõige vastab pingele ja

töötemperatuurile. Kollane/roheline maandusjuhe

peab olema ligikaudu 2 cm pikem kui pruun (või

must) faasijuhe.

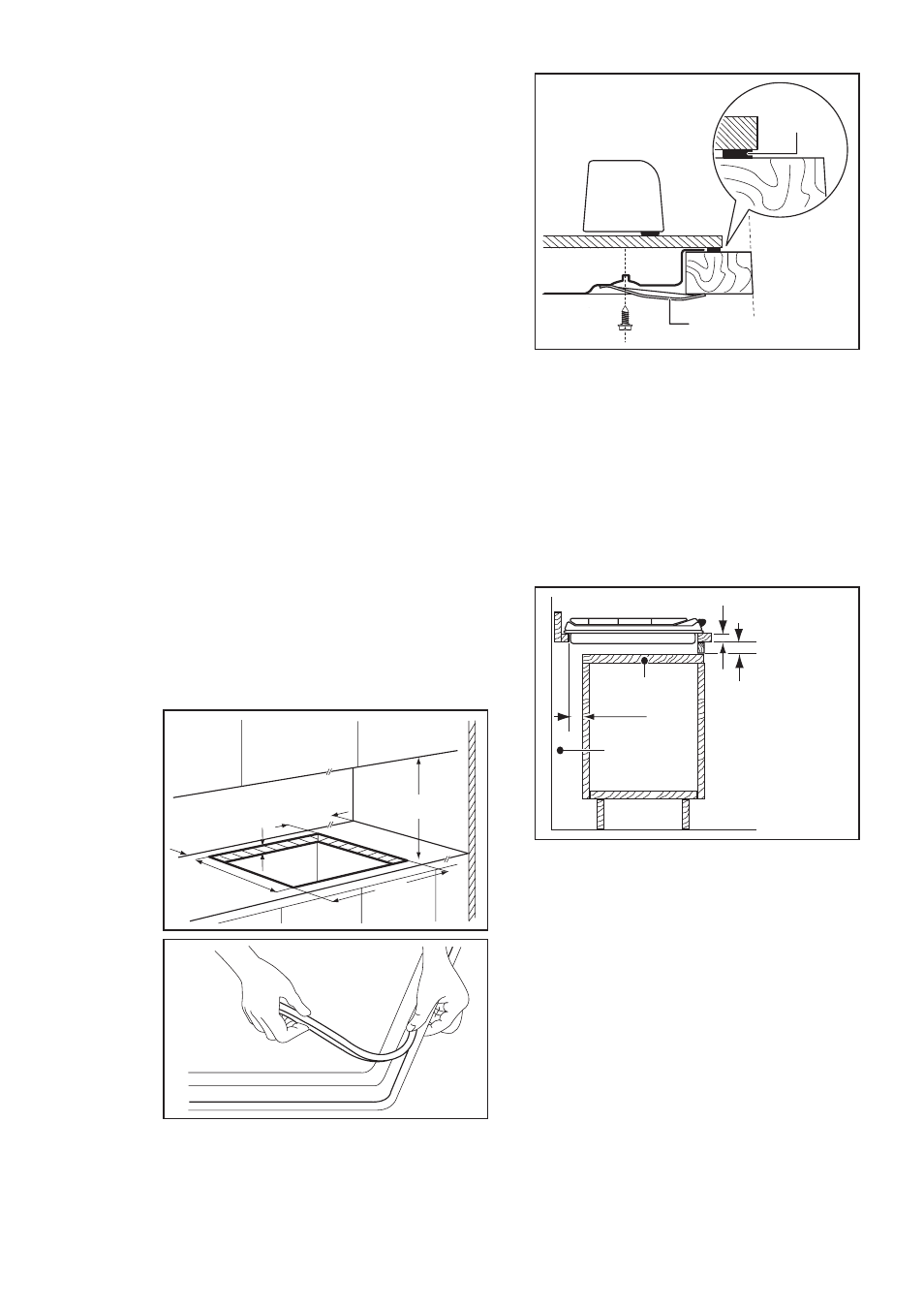

7.6 Paigutamine mööblisse

min.

55 mm

min.

650 mm

560 mm

480 mm

min.

450 mm

30 mm

B

A

A)

komplekti kuuluv tihend

B)

komplekti kuuluvad toed

7.7 Paigaldusvõimalused

Uksega köögikapp

Pliidi alla paigaldatavat plaati peab saama ker‐

gelt eemaldada ning see peab võimaldama hõlp‐

sat juurdepääsu tehnilise abi vajaduse korral.

min 20 mm

(max 150 mm)

30 mm

60 mm

B

A

A)

Eemaldatav plaat

B)

Vaba ruum ühenduste jaoks
