ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
5

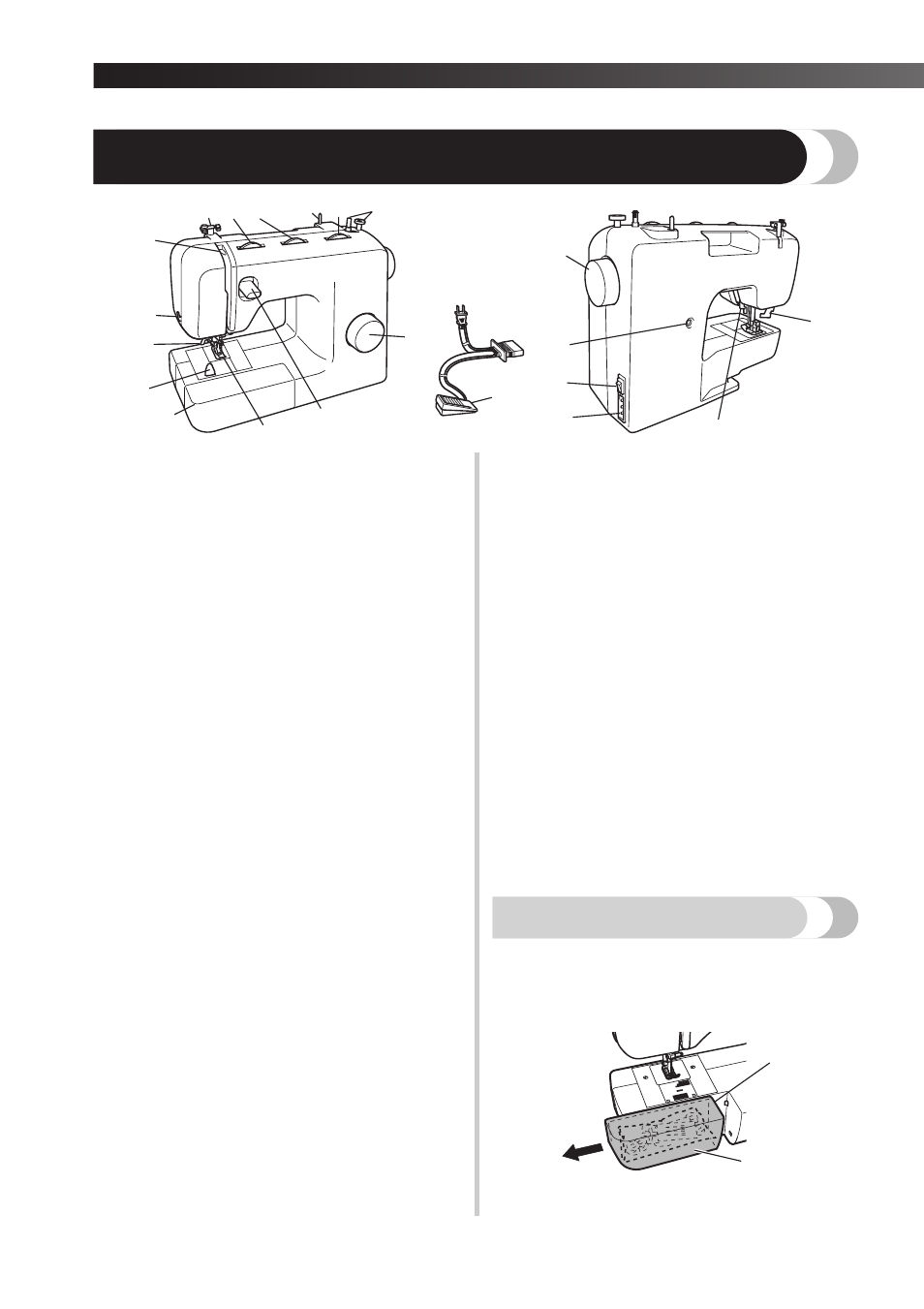

ОСНОВНЫЕ ЧАСТИ
1 Устройство намотки шпулек (Стр. 13)
Предназначено для намотки нити на шпульку
для использования в качестве нижней нити.
2 Регулятор длины стежка (Стр. 12)
Поворачивайте этот регулятор для настройки
длины стежка.
3 Стержень для катушки (Стр. 14, 17)
Предназначен для удержания катушку с нитью.
4 Регулятор ширины строчки (Стр. 12)
Поворачивайте этот регулятор для настройки
ширины строчки.
5 Регулятор натяжения верхней нити (Стр. 27)
Предназначен для управления натяжением
верхней нити.
6 Нитенаправитель (Стр. 14, 17)
Используется при наматывании нити на
шпульку и заправке нити в машину.
7 Рычаг нитепритягивателя (Стр. 18)
8 Устройство для обрезки нити (Стр. 24)
Для обрезки пропустите нить через
приспособление.
9 Нитевдеватель (Стр. 19)
(Имеется только на некоторых моделях.)
0 Система быстрой заправки нижней нити
(Стр. 16, 21)
(Имеется только на некоторых моделях.)
A Плоская платформа с отделением для
хранения принадлежностей (Стр. 5)
B Прижимная лапка (Стр. 8)
C Рычаг реверса (Стр. 13)
Нажмите на этот рычаг, чтобы переключить
направление строчки на обратное.
D Ручка выбора строчки (Стр. 9)
Поворачивайте регулятор (в любом
направлении) для выбора нужной строчки.
E Маховик
Предназначен для ручного подъема и
опускания иглы.
F Винт точной настройки обметывания
петель (Стр. 36)
G Выключатель питания/лампы подсветки (Стр. 7)
Предназначен для включения и выключения
питания и лампы подсветки.
H Разъем для кабеля питания/гнездо для
подключения педали (Стр. 6)
Предназначен для подключения разъема
педали и кабеля питания.
I Рычаг прижимной лапки (Стр. 18)
Предназначен для подъема и опускания
прижимной лапки.
J Рычажок обметывания петель (автоматическое
обметывание петель за один прием) (Стр. 34)
Опускайте этот рычажок при обметывании петель.
K Педаль (Стр. 7)
Педаль можно использовать для управления скоростью
вышивания, а также для запуска и остановки вышивания.
Педаль:
Модель KD-1902 для зоны 110-120V
KD-1902 для зоны 110-127V
(только Бразилия)
Модель KD-2902 для зоны 220-240V
Номер по каталогу для педали различается в
зависимости от региона, для которого она
предназначена. Обратитесь к дилеру или в
ближайший авторизованный сервисный центр.
Плоская платформа
Отделение внутри плоской платформы
предназначено для хранения принадлежностей.
1
Чтобы открыть это отделение,
сдвиньте плоскую платформу влево.
1 Плоская платформа
2 Отделение для хранения принадлежностей
1 3 2 4 5 6
7
8
9
0
A
B
C
D
G
F
H
I
K
E
J
1
2
