4
2 Функции и применение
2.1 Принцип действия
Вибрационные сигнализаторы уровня охватывают измерение уровня почти всех жидкостей.
Вязкость: 0,2 ….10000 мПа
⋅
с,
Плотность: 0,5 г/см³ …. 2,5 г/см³.
Принцип измерения
Вибрирующая вилка приводится в действие пьезоэлектрическим кристаллом и вибрирует на частоте
механического резонанса
≈
1200 Гц. Пьезоэлементы закреплены механически и не подвергаются ударному
воздействию предельных температур. При погружении вибрирующей вилки в измеряемую среду изменяется
частота. Это изменение частоты улавливается встроенным блоком электроники и преобразуется в
коммутационную команду.
Встроенный функциональный контроль охватывает:
•
обрыв соединительного провода к пьезоэлементам
•
чрезмерный износ вибрирующей вилки
•
излом вибрирующей вилки
•
прекращение вибрации.
У версии с двухпроводным выходом о неисправности сообщается с помощью определённого значения силы
тока, идущего к подключенному устройству формирования сигнала. Дополнительно проверяется
соединительный кабель от устройства формирования сигнала к сигнализатору уровня на обрыв и короткое
замыкание.
Вибрационные сигнализаторы уровня с устройством формирования сигнала.
Сигнализаторы уровня серии LS 5000 с блоком электроники SW E60 Z могут быть подключены к устройству
формирования сигнала SU 501.
2.2 Измеряющее устройство
Измеряющее устройство состоит из:
•
Вибрационного сигнализатора уровня со
встроенным блоком электроники
SW E60 Z.
•
Устройства формирования сигнала или /и
центрального пункта обработки данных.

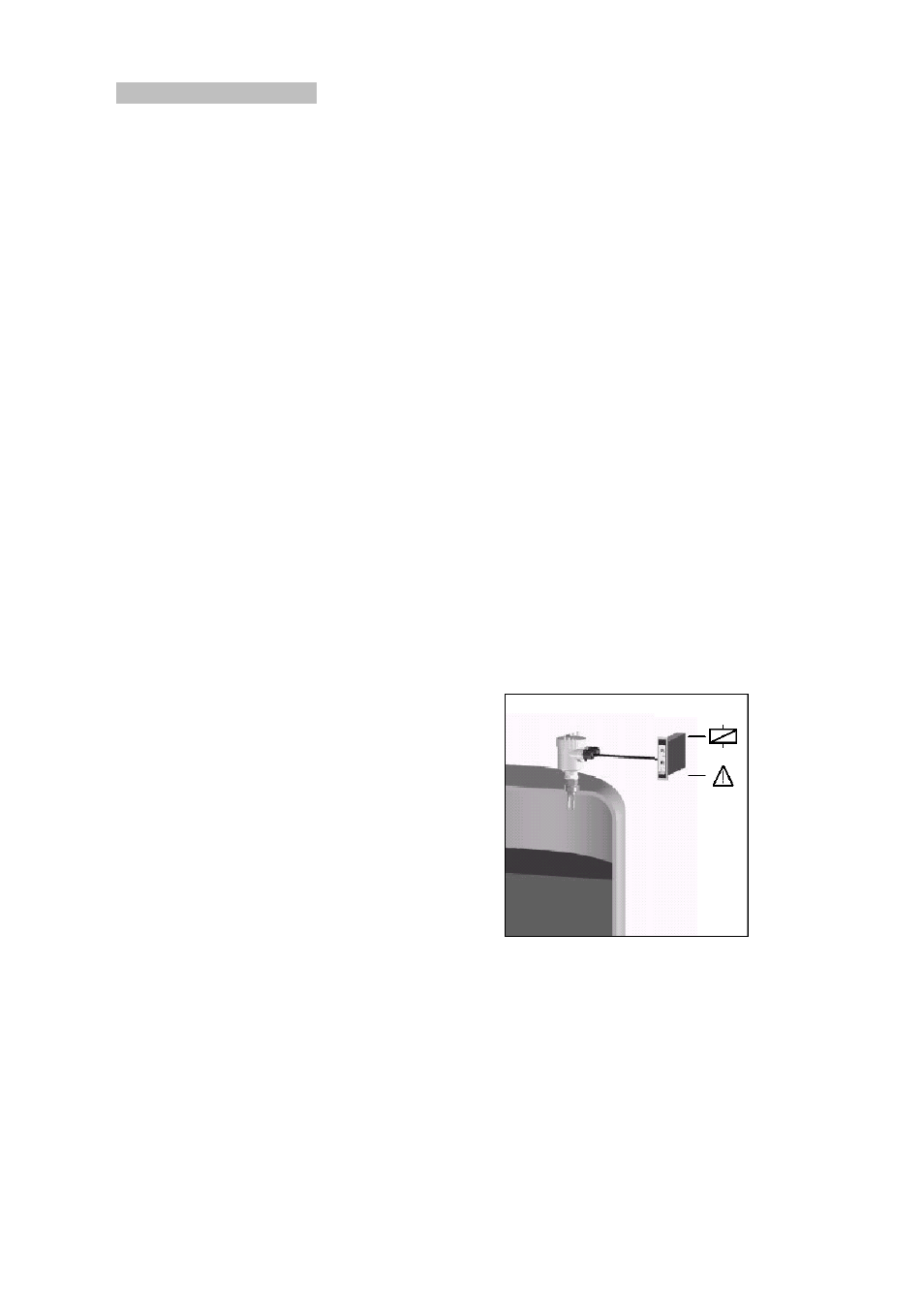

Измеряющее устройство с сигнализатором
уровня с подключенным устройством
формирования сигнала
