4 Монтаж
4.1 Сигнализатор уровня
Принципиально монтаж сигнализатора уровня может осуществляться в любом положении. Необходимо
учитывать, что прибор должен быть смонтирован так, чтобы вибрирующая вилка находилась на высоте
желаемой точки переключения. При монтаже необходимо учитывать следующие указания:
Транспортировка
Не держите сигнализатор уровня за вибрирующую вилку. Особенно в исполнении с фланцем или резьбовым
трубным соединением вибрирующая вилка может быть повреждена весом прибора. Приборы с эмалевым и
ECTFE – покрытиями транспортируйте с чрезвычайной осторожностью и избегайте соприкосновения с
вибрирующей вилкой.
Точка переключения
Вибрирующая вилка имеет боковую маркировку (насечку), которая обозначает точку переключения при
вертикальном монтаже. Точка переключения устанавливается по воде при стандартной настройке
переключателя плотности
≥
0,7 г/см
3
. При монтаже сигнализатора уровня обращайте внимание на то, чтобы
данная маркировка находилась на высоте желаемого уровня наполнения. Учитывайте, что точка срабатывания
прибора может смещаться, если среда имеет отличную от воды плотность (вода = 1,0 г/см
3 ). Для измеряемых
сред с плотностью <
0,7 г/см 3 переключатель плотности устанавливается в положение
≥
0,5 г/см 3 .
Налипающие измеряемые среды (материалы)
При горизонтальной установке в налипающих и вязких измеряемых средах поверхности (лопасти)
вибрирующей вилки, по возможности, должны располагаться вертикально, чтобы уменьшить образования
отложений на вибрирующей вилке (см. рис. 2.2.). Положение вибрирующей вилки обозначено маркировкой на
крепежном шестиграннике сигнализатора уровня. Посредством этого вы можете контролировать положение
вибрирующей вилки при завинчивании. Если шестигранная гайка находит на прокладки, то возможен поворот
резьбы еще приблизительно на пол-оборота. Этого достаточно, чтобы достичь рекомендуемого положения при
монтаже.

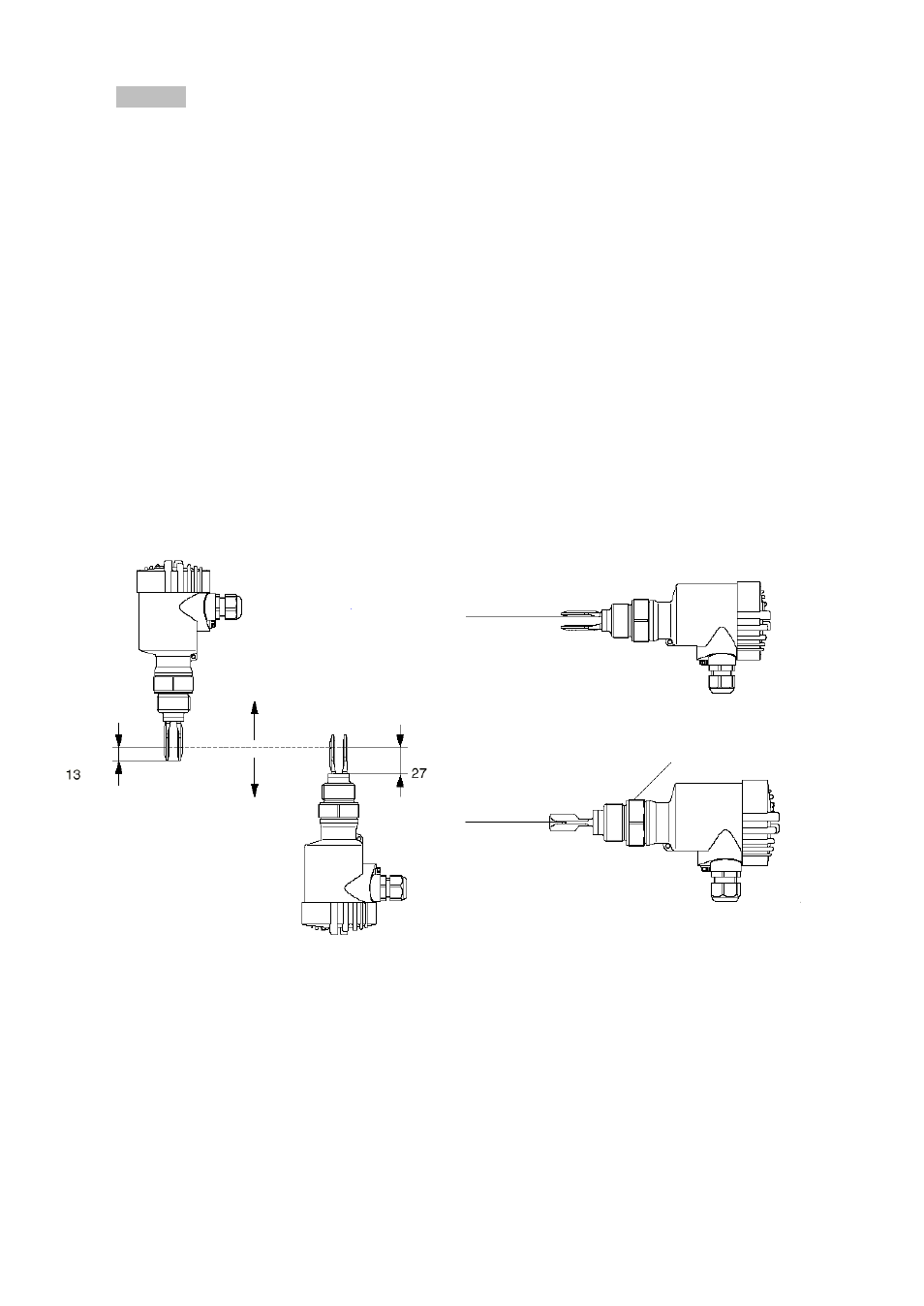

Вертикальная установка
Горизонтальная установка
Точка переключения при
небольшой плотности
Точка
переключения Точка
переключения
Точка переключения
при более высокой
плотности
Точка
переключения
Точка
переключения
Рекомендуемое положение при монтаже для
налипающих продуктов
Маркировка сверху
рис. 2.1 рис. 2.2
≈
мм мм
