5 Электрическое подключение
5.1 LS 5100/LS 5150/LS 5200/LS 5250
Примечание
Перед подключением прибора отключите напряжение питания.
Электрическое подключение проводится в зависимости от типа встроенного блока электроники. Подключите
сетевое напряжение в соответствии с приведенными ниже схемами подключений.
Подключайте сигнализатор уровня к заземлению резервуара (РА), или, в случае с пластмассовыми корпусами –
к близлежащему потенциалу земли. В этих целях на корпусе прибора между кабельными вводами
располагаются клеммы для заземления. Данное соединение служит для сброса электростатического заряда.
При применении во взрывоопасных зонах необходимо следовать предписаниям для монтажа во
взрывоопасных зонах.

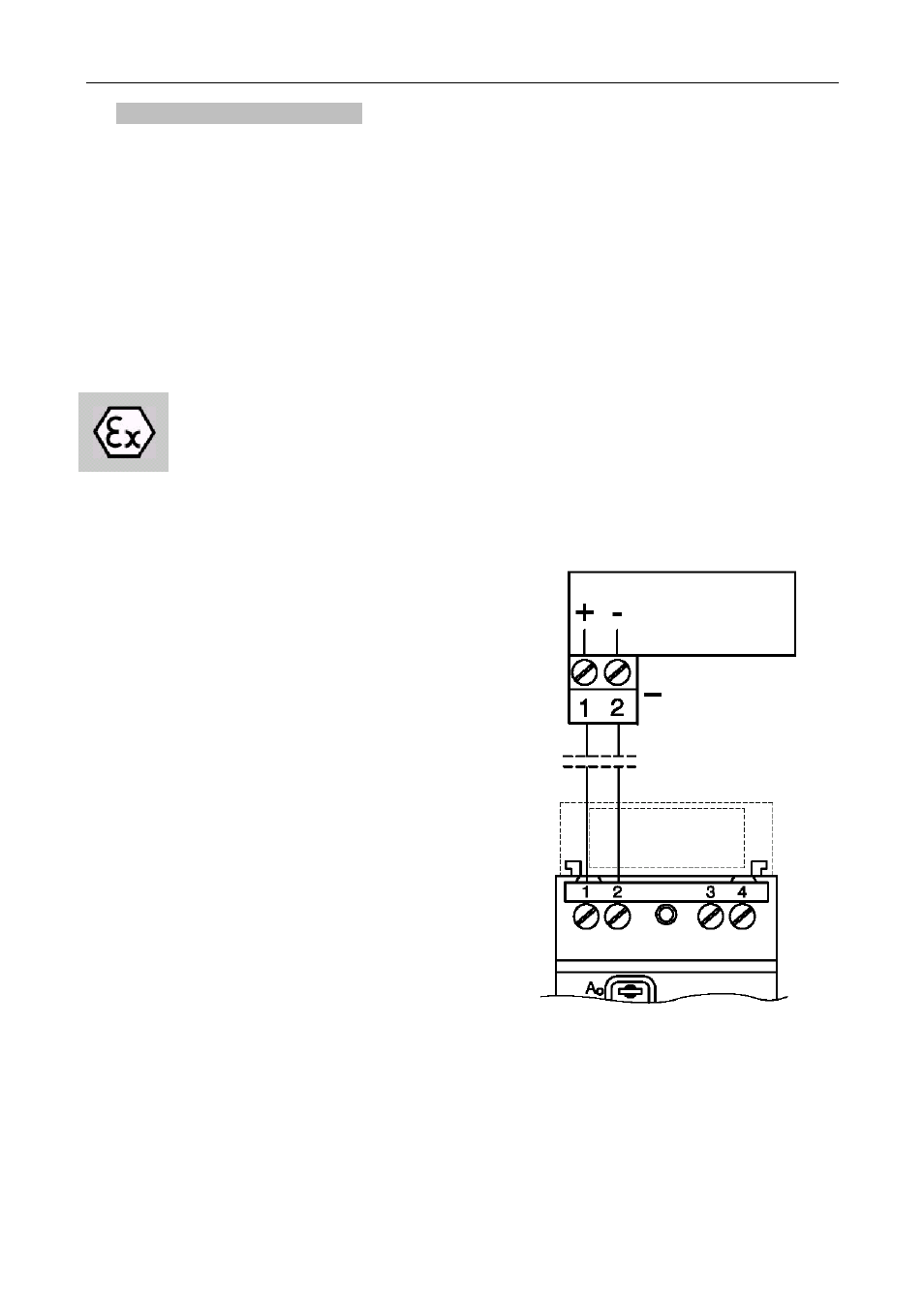

Двухпроводный выход (SW E60 Z)
Для подключения к устройству формирования сигнала.
Напряжение питания: 12 … 36 В DC через подключенное
устройство формирования сигнала
(дальнейшую информацию см. технические
характеристики)
Пример подключения подходит для всех используемых
устройств формирования сигнала.
На сигнализаторе уровня загорается контрольный
индикатор в следующих случаях:
красный - при покрытой средой вибрирующей вилке
зелёный - при непокрытой средой вибрирующей вилке.
Учитывайте инструкцию по монтажу и эксплуатации на
устройство формирования сигнала. Подходящие типы
устройств формирования сигнала указаны в разделе
« Технические характеристики».
Если сигнализатор уровня устанавливается во
взрывоопасной зоне или используется как часть системы
защиты от переполнения по WHG, то необходимо
следовать общим предписаниям по мерам безопасности.
Если сигнализатор уровня с блоком электроники
SW E60 Z Ex подключается непосредственно к
аналоговому выходу системы управления ,то между
ними нужно подключить искробезопасный
разделительный барьер
[
EEx
]
ia тип 145.
