• Зафиксируйте адаптер измерительного преобразователя бронзовой гайкой при помощи
шестигранного ключа размером 5 мм.
Шаг 5: Монтаж пластины адаптера
Прямоугольная клиновая модель
P

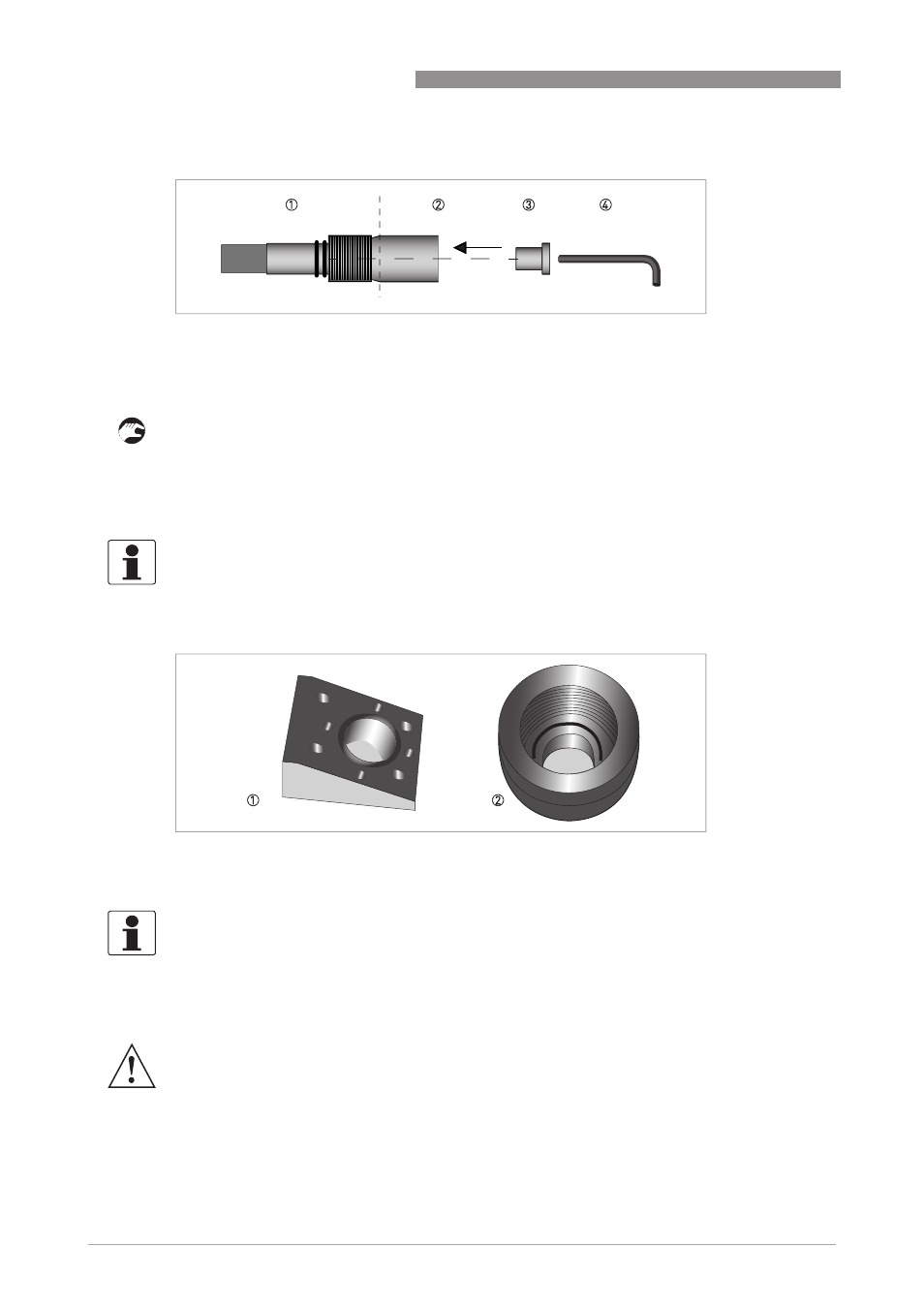

иcyнoк 8-21: Установите бронзовую фиксирующую гайку.
1 Измерительный преобразователь и крепежная гайка внутри расходомера
2 Установленный переходник измерительного преобразователя
3 Бронзовая гайка
4 Используйте шестигранный ключ 5 мм.
Информация!
Необходимо использовать пластину адаптера, чтобы установить инструмент для извлечения
преобразователя на его порт. Эта пластина выпускается в двух исполнениях. То, какой из
адаптеров устанавливается, зависит от конструкции расходомера.
P
иcyнoк 8-22: Две модели пластин переходника измерительного преобразователя
1 Квадратная клинообразная пластина переходника измерительного преобразователя
2 Круглая пластина переходника измерительного преобразователя
Информация!
Прямоугольная клиновая модель пластины используется для расходомеров, изготовленных из
цельной заготовки. Модель круглой формы используется для приварных портов измерительных
преобразователей.
Внимание!
Необходимо удостовериться в том, что уплотнительные кольцевые прокладки между пластиной
адаптера и корпусом расходомера правильно установлены и сохраняют свою форму (размер
прокладок 43,0 х 3,5 мм); поврежденные прокладки нужно заменить.
