Техническое обслуживание – Инструкция по эксплуатации KROHNE ALTOSONIC V12 RU
Страница 80
8
Техническое обслуживание
80
ALTOSONIC V12
www.krohne.com
10/2013 - 4002644001 - MA ALTOSONIC V12 R02 ru
• Вставьте разъем коаксиального кабеля в преобразователь.
• Верните на место кольцо из формальдегидной смолы (только для расходомеров со сварными
корпусами).
• Поставьте на место все крышки расходомера.

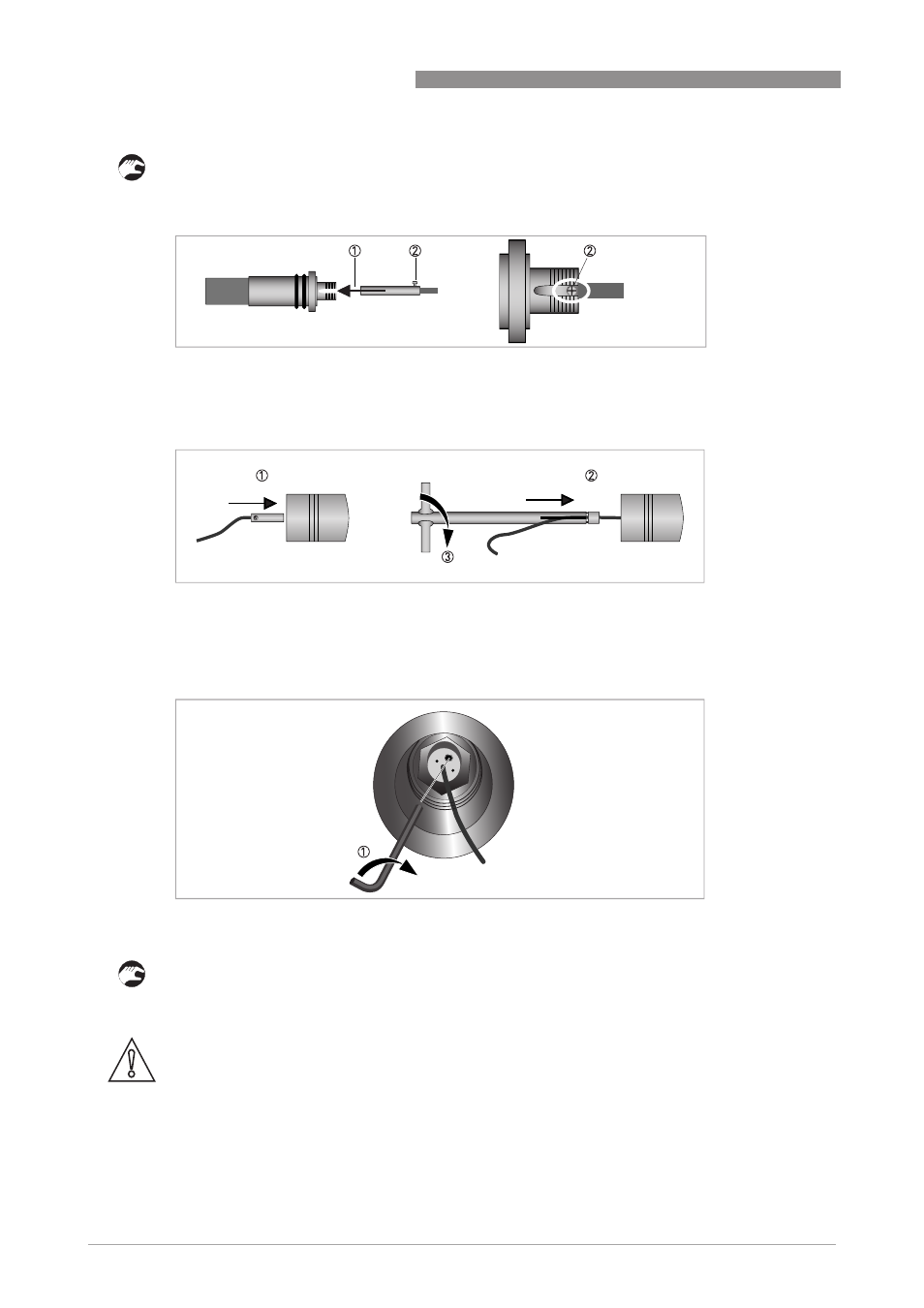

P
иcyнoк 8-11: Подключение кабеля к преобразователю
1 Вставьте разъем коаксиального кабеля в преобразователь
2 Убедитесь в том, что винты вошли в соответствующую прорезь на измерительном преобразователе
P
иcyнoк 8-12: Установка Ex-d-сертифицированных разъема и колпачка
1 Вставьте разъем, сертифицированный по Ex-d, в преобразователь
2 Поместите колпачок в инструмент и наденьте его на измерительный преобразователь
3 Поверните инструмент слева направо (по часовой стрелке) и затяните колпачок
P
иcyнoк 8-13: Затяните фиксирующий винт М2
1 Поверните шестигранный ключ слева направо (по часовой стрелке) для фиксации стопорного финта М2
Осторожно!
После выполнения технического обслуживания убедитесь, что на дисплее нет аварийных
сообщений и/или проверьте правильность работы устройства при помощи средства
конфигурирования и мониторинга расходомера.
