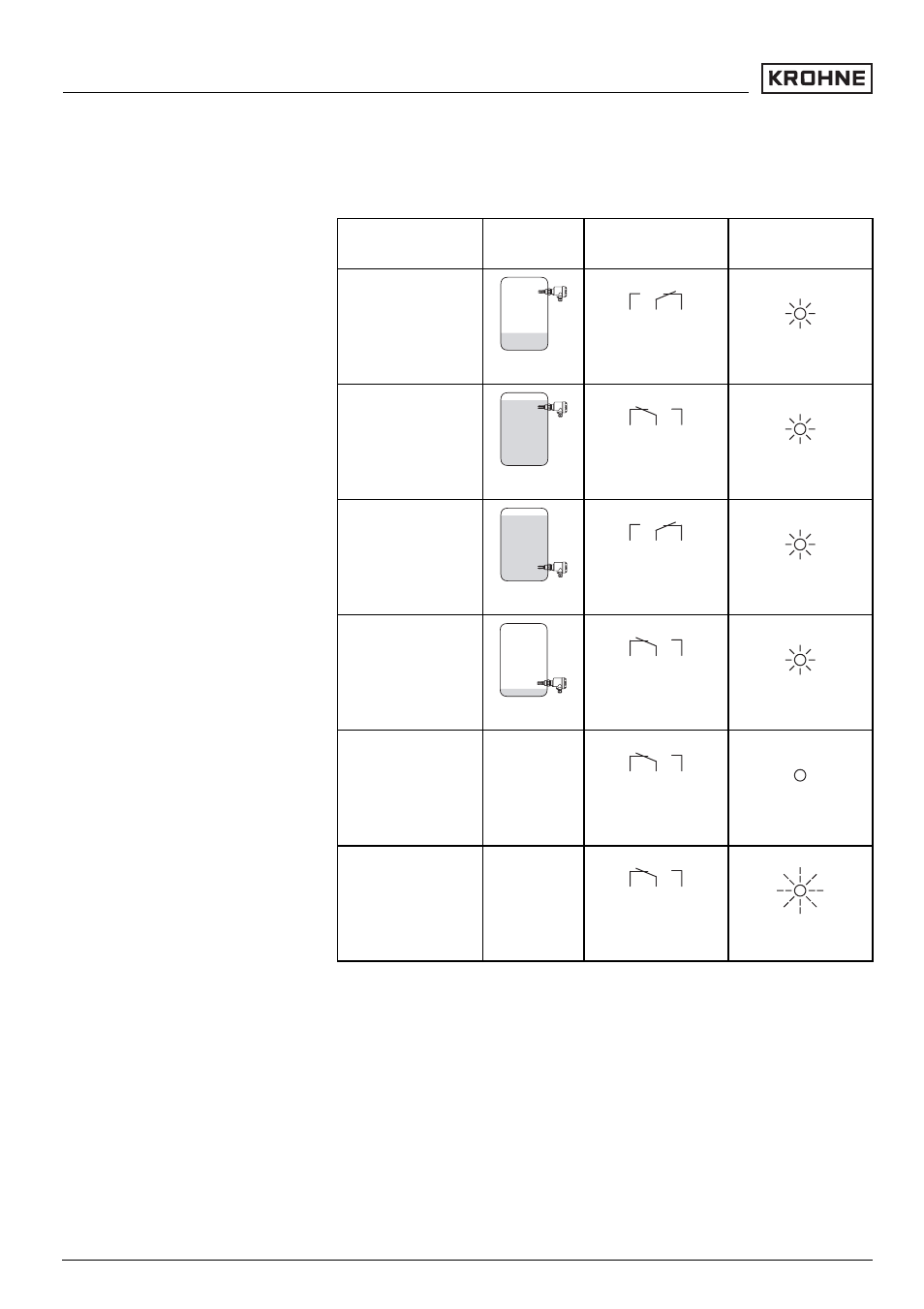

6.3 Таблица функций
В таблице ниже приведены состояния переключения в
зависимости от установленного режима работы и уровня.
Уровень
Состояние пере-
ключения
Индикатор со-
стояния
Режим работы А
Защита от пере-
полнения
5
3
4
(8)
(6) (7)
реле возбуждено
зеленый
Режим работы А
Защита от пере-
полнения
5
3
4
(8)
(6) (7)
реле обесточено
красный
Режим работы В
Защита от сухого
хода
5
3
4
(8)
(6) (7)
реле возбуждено
зеленый
Режим работы В
Защита от сухого
хода
5
3
4
(8)
(6) (7)
реле обесточено
красный
Отключение пита-
ния
(Режим работы А/
В)
любой
5
3
4
(8)
(6) (7)
реле обесточено
Неисправность
любой
5
3
4
(8)
(6) (7)
реле обесточено
красный мигает
