Инструкция по эксплуатации KROHNE OPTISWITCH 5100C Relay RU
Страница 17
3
5
1
2
4
SW E60R
2 0 - 2 5 3 V A C
2 0 - 7 2 V D C
A
B
L
N
1 2
3 4 5
6 7 8
0,5 g / cm3
0,7 g / cm3
3 4 5 6 7 8
+

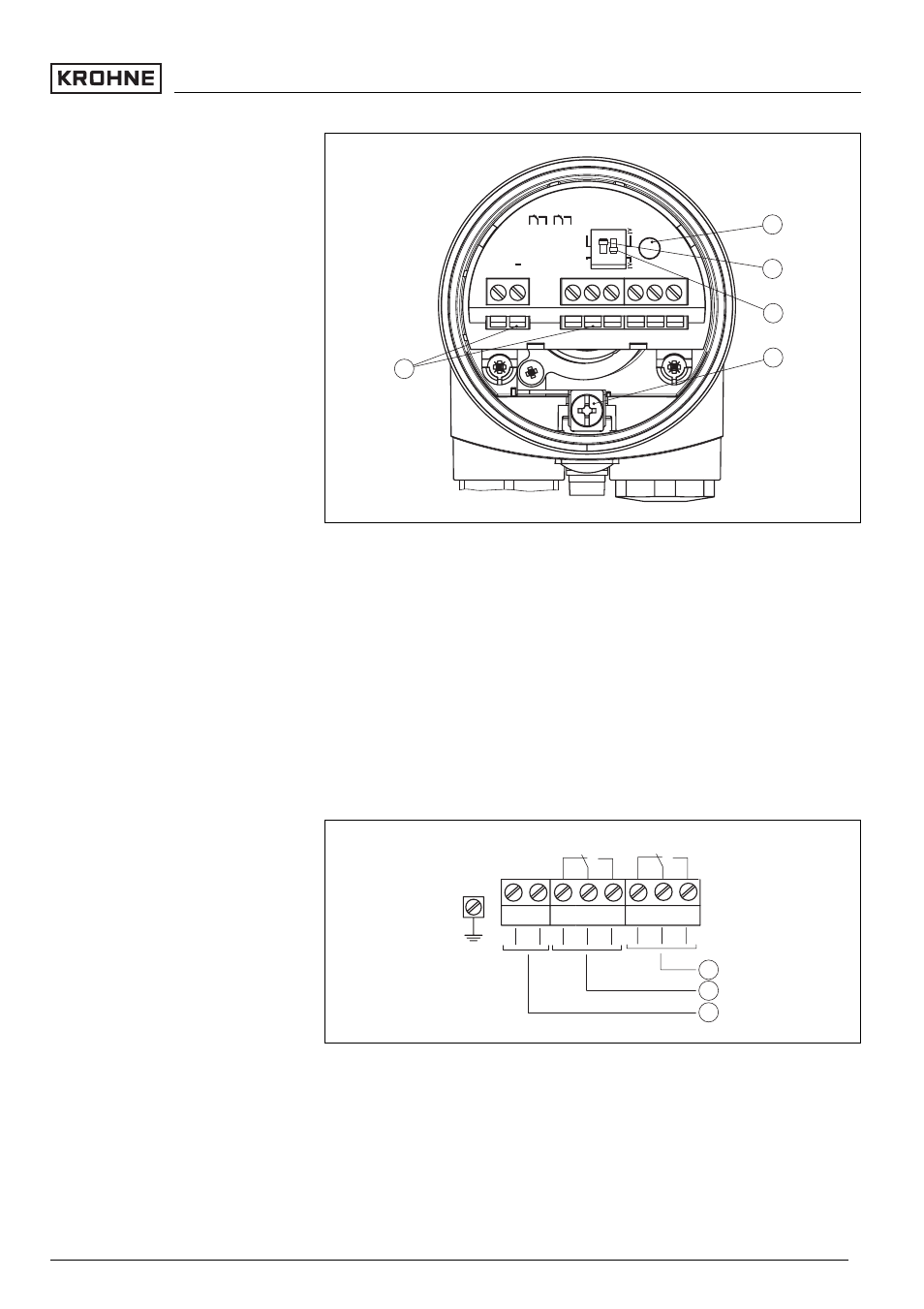

Рис. 8: Отсек электроники и подключенияв однокамерном корпусе
1
Индикатор состояния
2
DIL-переключатель длявыбора режима работы
3
Переключатель длянастройки точки переключения
4
Клемма заземления
5
Соединительные клеммы
Рекомендуется подключать OPTISWITCH 5100 C, 5150 C
таким образом, чтобы цепь тока переключения при
сигнализации уровня, обрыве цепи или неисправности
была разомкнута (безопасное состояние).
Все реле всегда показаны в обесточенном состоянии.
1
2
3
1
2
3
4
5
6
+
L1
-
N
7
8
Рис. 9: Схема подключения (однокамерный корпус)
1
Релейный выход
2
Релейный выход
3
Питание
Отсек электроники и под-
ключения
Схема подключения
OPTISWITCH 5100 C, 5150 C - с релейным выходом
17
Подключение к источнику питания
30426
-RU
-060208
