Страница 11
1

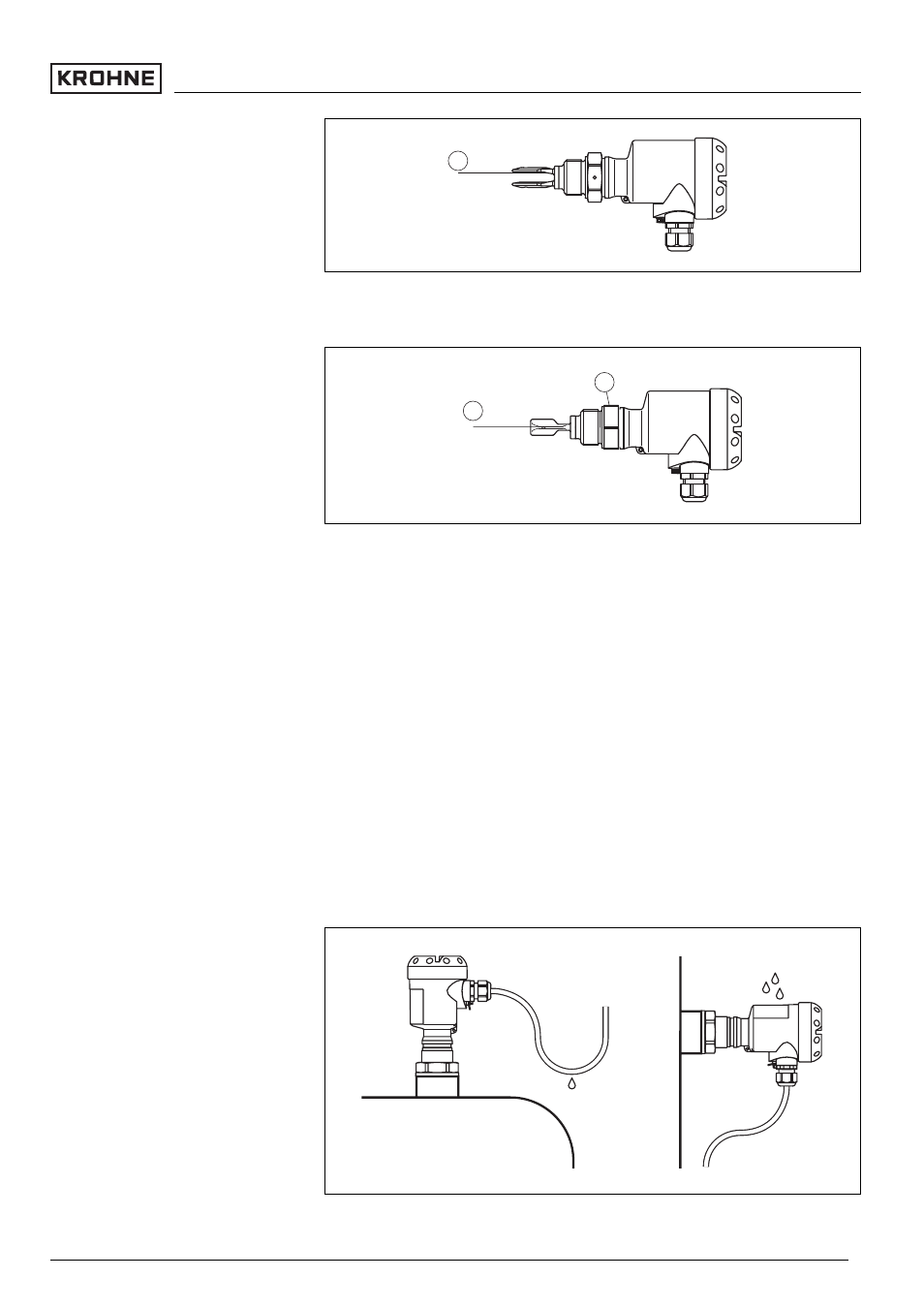

Рис. 3: Горизонтальный монтаж
1
Точка переключения
1
2
Рис. 4: Горизонтальный монтаж (рекомендуемое положение - особенно
длялипких продуктов)
1
Точка переключения
2
Ориентация: при резьбовом исполнении - по маркировке сверху, при
фланцевом исполнении - по отверстиям на фланце
Использовать рекомендуемый кабель (см. " Подключение
к источнику питания ") и туго затянуть кабельный ввод.
Для защиты OPTISWITCH 5100 C, 5150 C от попадания
влаги рекомендуется соединительный кабель перед
кабельным вводом направить вниз, чтобы влага от дождя
или конденсата могла с него стекать. Данные
рекомендации применимы при монтаже на открытом
воздухе, в помещениях с повышенной влажностью
(например, там, где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.
Рис. 5: Меры против попаданиявлаги
Наружная влага
OPTISWITCH 5100 C, 5150 C - с релейным выходом
11
Монтаж
