Пуско-наладочные работы
5
57
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
5.3
Цифровой графический дисплей
5.3.1
Расположение информации на экране локального дисплея
Значение токового выхода в процентах отображается только для функции выходного сигнала (см.
пункт 2 на иллюстрации). Параметр настраивается в пункте меню 2.4.1 ФУНКЦ.ВЫХОДА).
Например, если функция выходного сигнала установлена как «Уровень» и на дисплее отображается
«
Уровень» в стандартном режиме, то индикатор барограф и значение будут отображаться на экране
дисплея (смотри пункт 1 на иллюстрации).
P

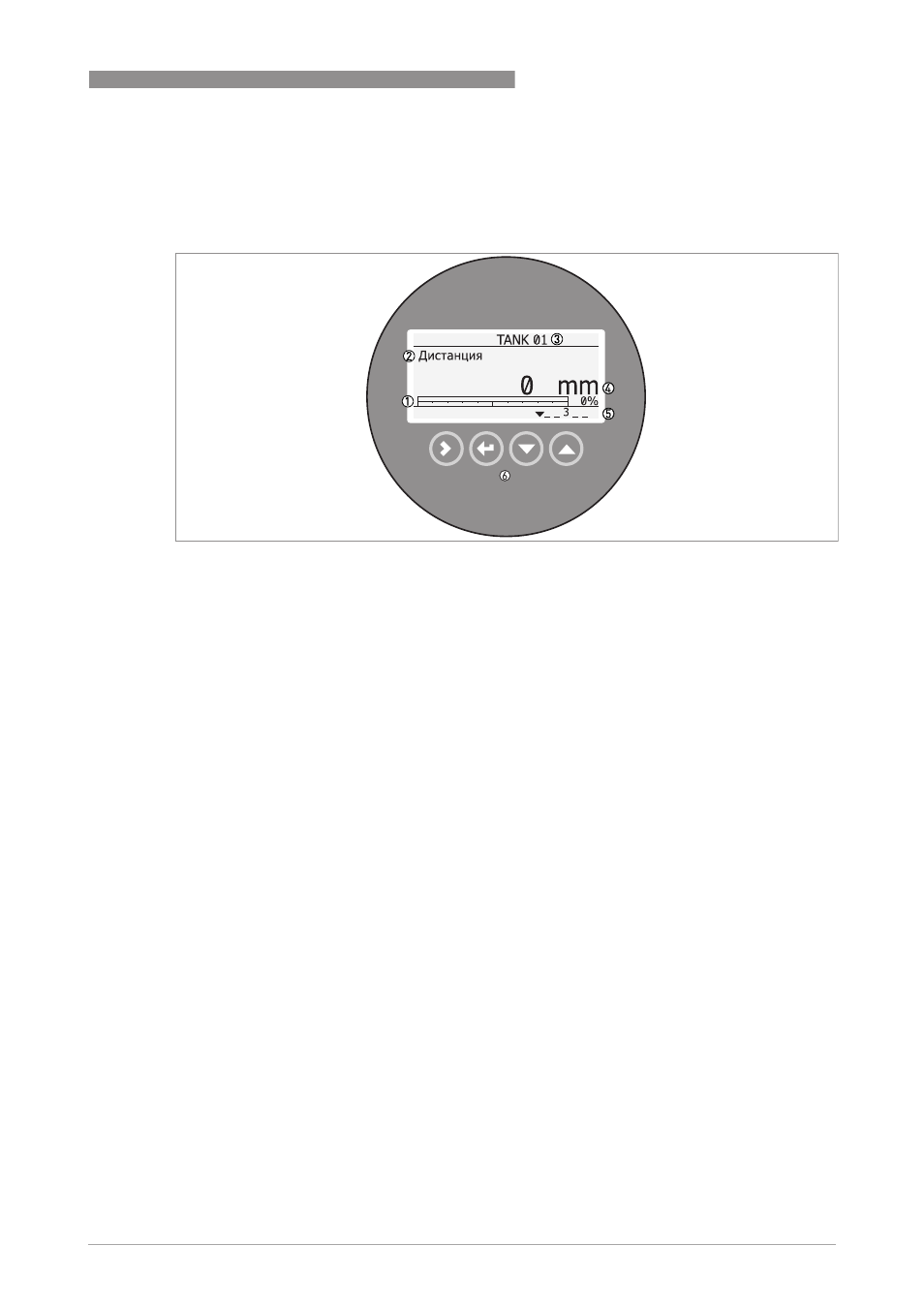

иcyнoк 5-1: Расположение информации на экране локального дисплея в стандартном режиме (режиме измерения)
1 Значение токового выхода в процентах (индикатор барограф и текст – показываются тогда, когда функция токового выхода
соответствует функции измеренного значения, отображаемой на экране в стандартном режиме)
2 Измеряемое значение (например, дистанция)
3 Индикатор состояния прибора (символы NE 107)
4 Место установки прибора (номер позиции)
5 Символ обновления данных измерения (символ появляется каждый раз, когда происходит обновление данных)
6 Измеряемое значение и единица измерения
7 Состояние прибора (маркеры)
8 Кнопки управления (смотри таблицу в следующем разделе)
