Монтаж
3
29
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
Необходимое оборудование:
• Устройство
• Прокладка под резьбовое присоединение G 1½ (не поставляется)
• Уплотнительная лента под резьбу (из PTFE) для присоединения 1½ NPT (не поставляется)
• Гаечный ключ на 50 мм (2¨) для обжима резьбового присоединения (не поставляется)
• Убедитесь в горизонтальности присоединения к емкости.
• Присоединение ISO 228-1 (G): Убедитесь в соответствии прокладки для присоединения в
соответствии с технологическими условиями и размерами присоединения.
• Присоединение ISO 228-1 (G): Равномерно расположите прокладку.
• Присоединение NPT: Обмотайте уплотнительную ленту под резьбу вокруг технологического
присоединения в соответствии с практическими рекомендациями.
• Осторожно опустите антенну в емкость.
• Поворачивайте резьбовое присоединение на антенне, чтобы подсоединить прибор к
технологическому присоединению.
• Убедитесь в правильности установки прибора на монтажной позиции. См. раздел «Правильное
расположение прибора» в данной главе.
• Затяните соединение с необходимым усилием затяжки, но не более, чем 40 Нм.
Требования к резьбовым присоединениям
P

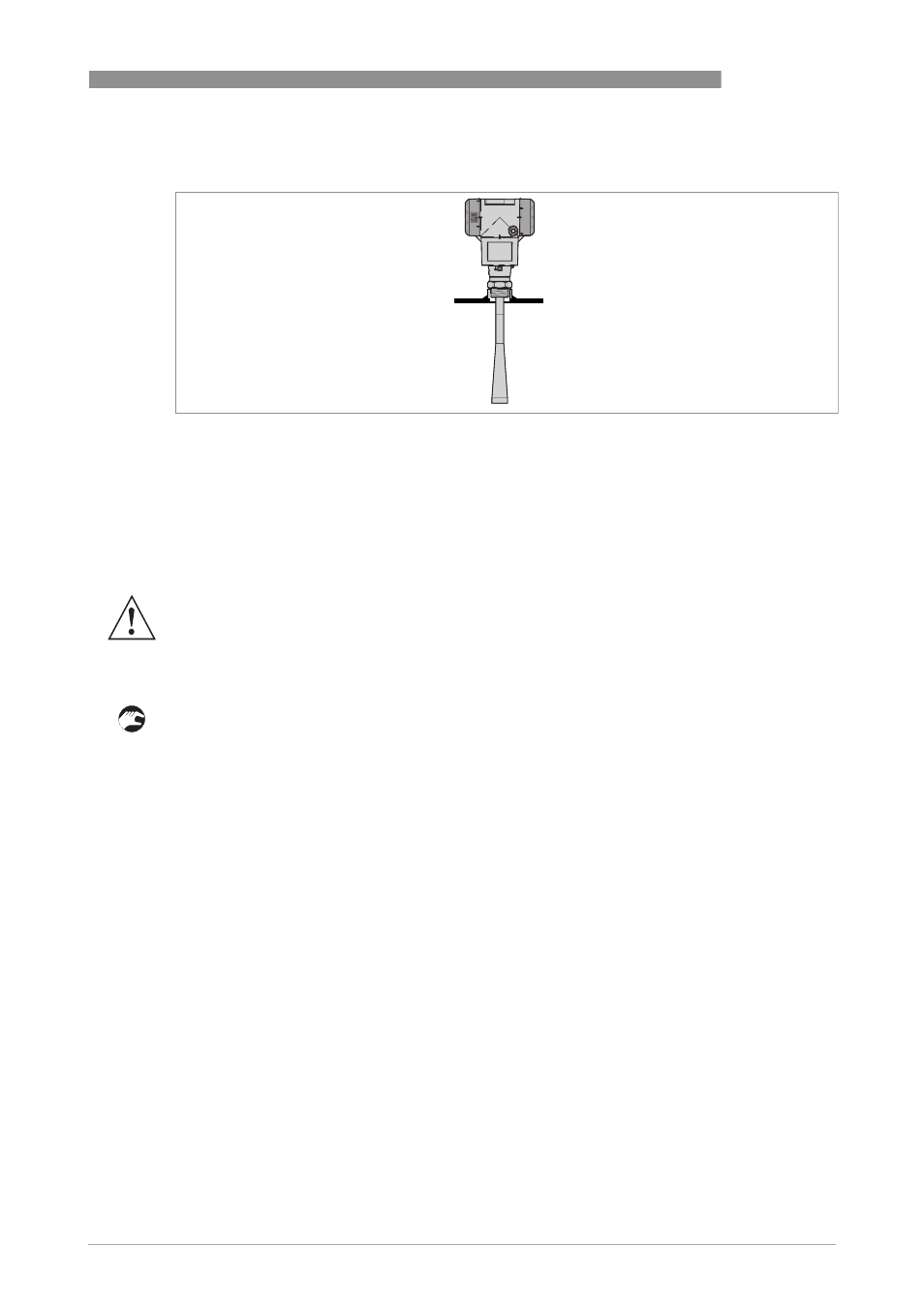

иcyнoк 3-15: Резьбовое технологическое присоединение
Внимание!
Не затягивайте присоединение более чем на 40 Нм. Если резьба будет перетянута, то это
повредит ее.
В целях предотвращения повреждения антенны убедитесь, что минимальный диаметр
отверстия для резьбового соединения 1½ NPT составляет не менее 43,4 мм/1,71¨.
