UFM 3030 9
При необходимости положение электронного конвертора можно изменить, для чего можно
повернуть печатную плату дисплея на угол 90° или 180° для перевода дисплея в
горизонтальное положение. Кроме этого, корпус электронного конвертора можно
поворачивать на угол 90° для установки напротив датчика расхода.
Точное описание данной процедуры приведено в главе 8.6.

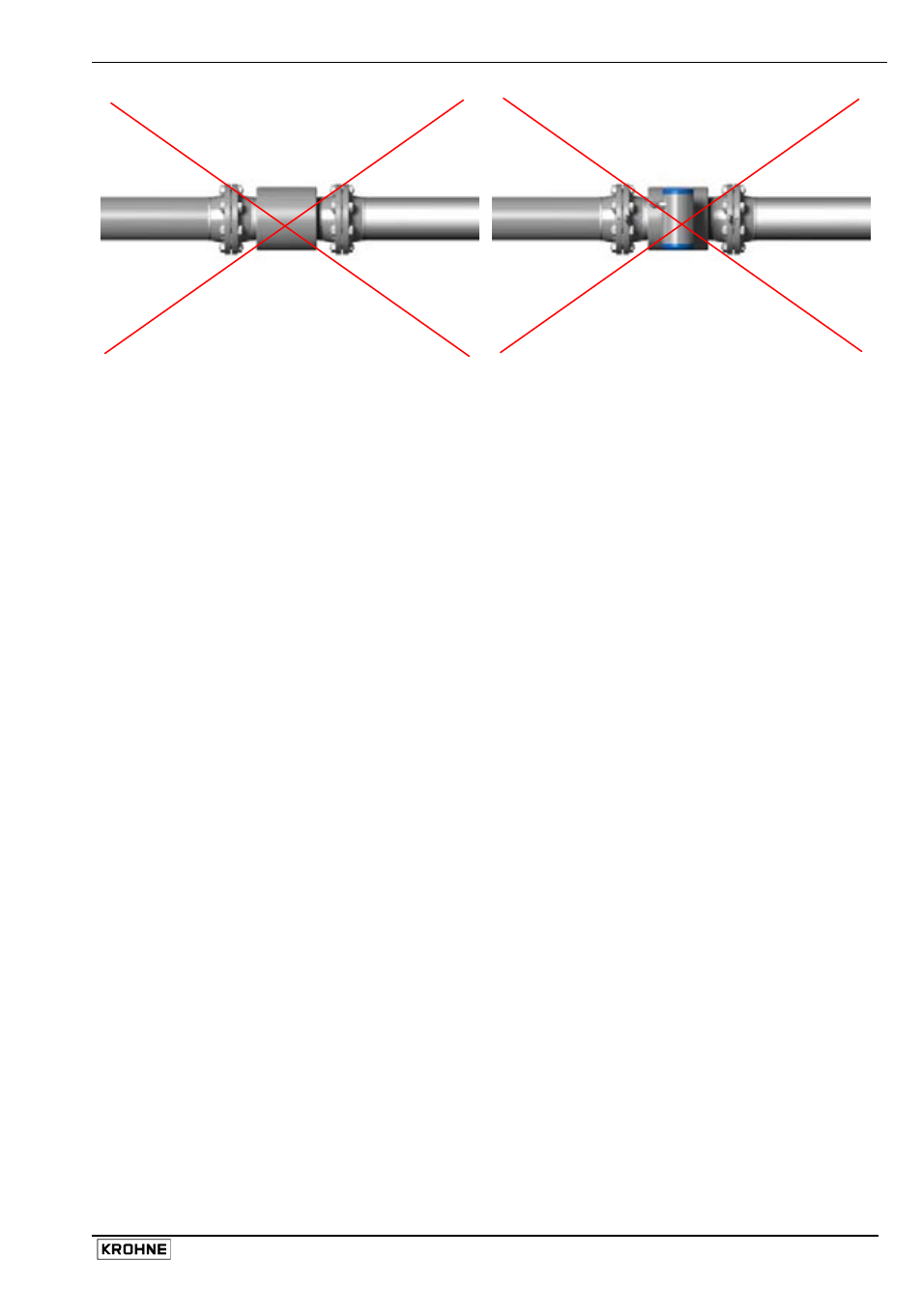

Для обеспечения правильного измерения расхода измерительная труба должна быть
всегда заполнена полностью, так как в противном случае датчики перестанут смачиваться
и отображается сообщение о потери сигнала. Возникновение такой ситуации не указывает
на наличие повреждения.
Направление потока. Расходомер UFM 3030 позволяет выполнять измерения в двух
направлениях. Положительное направление обозначено стрелкой на корпусе расходомера.
Для увеличения срока службы рекомендуется защитить электронный конвертор от прямых
солнечных лучей. Несмотря на отсутствие прямых повреждений, рекомендуется установка
солнцезащитного навеса.
Предохраняйте электронный конвертор от сильной вибрации. Для защиты расходомера от
сильной вибрации установите трубопровод с двух сторон от расходомера на опоры.
Убедитесь в том, что рядом с фланцами трубы достаточно свободного места для установки
болтов и гаек.
Для достижения указанной точности расходомера необходимо обеспечить наличие прямого
отрезка трубы на входе длиной 10 × DN (DN = диаметр прибора) и отрезка на выходе
длиной 5 × DN.
Обычно выполнять установку нулевой точки не требуется, но в случае необходимости
проверку нулевой точки и повторное выполнение настройки можно выполнить в условиях
установившегося потока (см. функцию 1.01.03 в меню конвертора). Для принудительной
установки нулевого потока необходимо предусмотреть запорный клапан до и/или после
датчика расхода.
Смешивание разных жидких веществ. Смонтируйте расходомер до точки смешивания или
на минимальном расстоянии в 30 DN (DN = диаметр прибора) после точки смешивания, в
противном случае измерение расхода может быть неустойчивым.
Температура окружающей среды для всех расходомеров: -40 ... +65°C/ -40 ... +149°F
Температура продукта для компактного расходомера: -25 ... +140°C/ -13 F ... +284°F
Температура продукта для раздельного расходомера: -25 ... +180°C/ -13 F ... +356°F
Для работы с более высокими рабочими температурами доступны особые версии
исполнения.
