Переключатель или прерыватель цепи должен соотвтетствовать условиям
применения, а также отвечать требованиям местных правил (техники
безопасности) и условиям монтажа. (IEC 60947-1/-3).
Зажим защитного проводника с клеммой M5, запрессованный в клеммном
отсеке (рядом с основными соединительными клеммами) всегда следует
соединять
с проводником защитного заземления сети электропитания. К данной
клемме следует подключать
проводники сечением 4 мм² (сортамент 11 AWG). Диаметр проводников
сети электропитания, в том числе проводника защитного заземления,
должен соответствовать требованиям общих и местных правил.
Запрещается подключать к клемме защитного проводника какие-либо иные
соединения, кроме проводника защитного подключения.
Категория защиты IP 67 гарантируется только в случае использования
соответствующих кабелей с установленными указанным образом
кабельными муфтами и крышками.

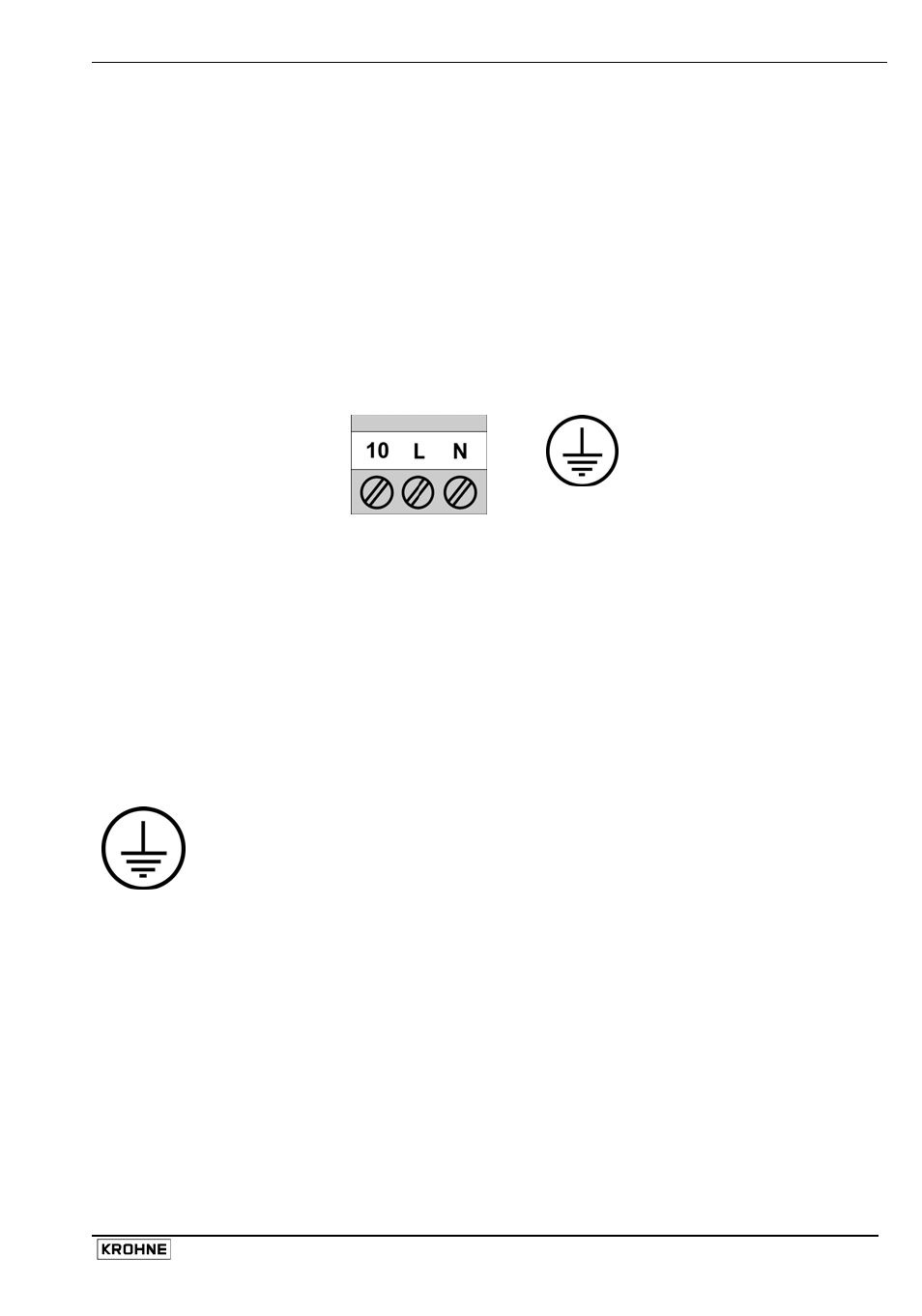

Клеммы источника питания
имеют три соединения
:
Имеется отдельная,
обязательная для
подключения точка
заземления:
Клемма
Функция
Спецификация
10
Резервное соед
инение для
заземления
Не для защитного заземления
L / L1
Источник питания под напряжением
Сеть электропитания переменного
тока:
100
В пер. тока < U < 240 В пер. тока: -
15%, +10%
Источник безопасного сверхнизкого
напряжения переменного/постоянного
тока:
Пост. ток: 18-32 В пост. тока
Пер. ток: 24 В пер. тока: -10% +15%
N / N1
Нейтраль источника питания
PE:
соединение защитного
заземления
FE:
соединение функционального
заземления
Прижимная клемма защитного
заземления. К данной клемме следует
подключать проводники сечением до 4
мм² (сортамент 11 AWG).
