UFM 3030 47
8.3
Замена предохранителя источника питания
Для обеспечения длительной защиты от пожара или других поломок новый
предохранитель устанавливайте только с номиналом, указанным в настоящем
руководстве.
Отключайте измерительный прибор от сети питания перед извлечением
электронной части из корпуса. Перед началом работ всегда выключайте источник
питания!
Применительно только для источника питания 100-240 В пер. тока.
Источник питания на 24 В пер./пост. тока оборудован автоматически восстанавливающимся
электронным предохранителем, замена которого не требуется.

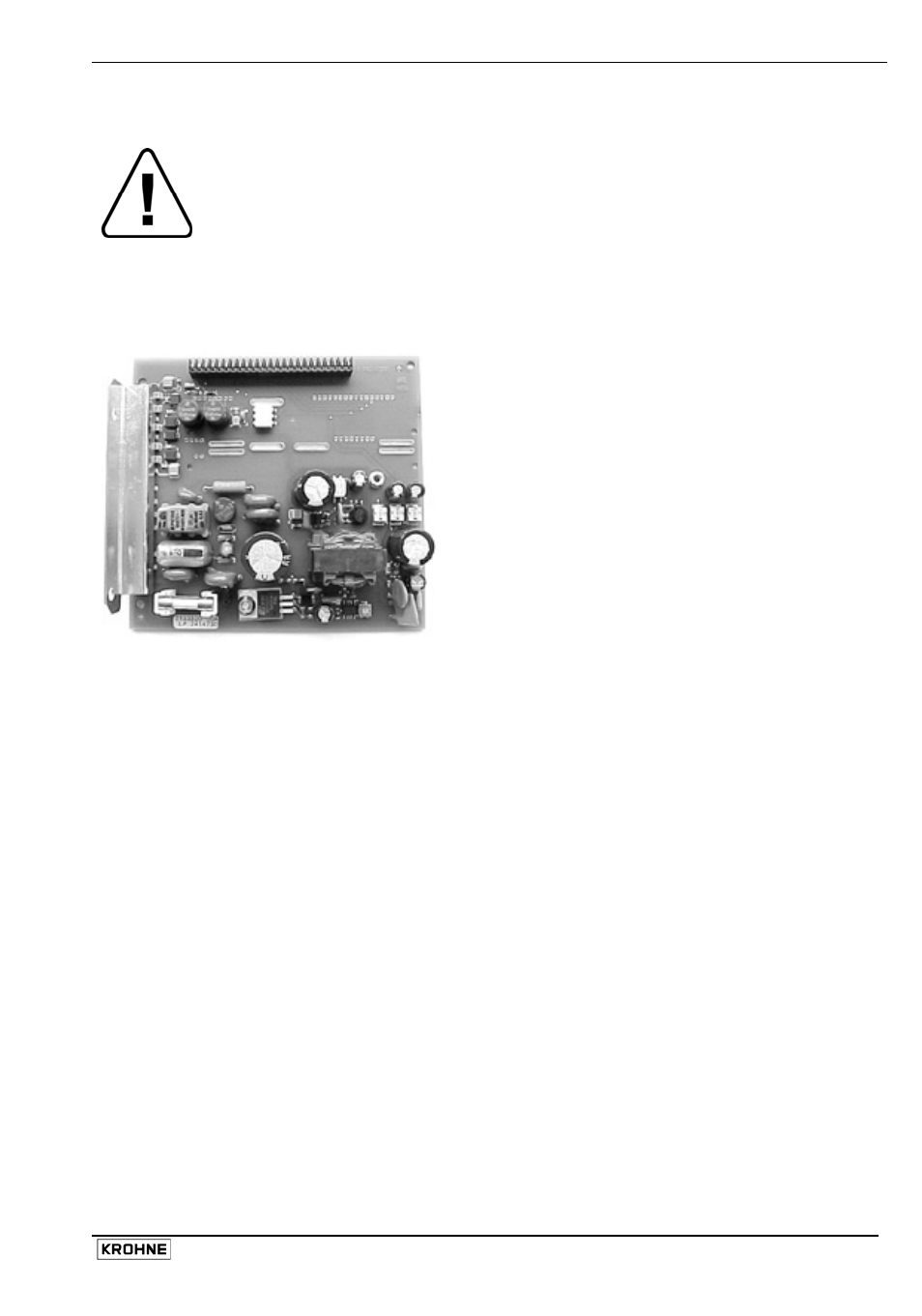

Главный предохранитель установлен на плате
питания электронной части. После перегорания
данного предохранителя на дисплее будет
отсутствовать индикация, а фоновая подсветка
будет выключена. Обычно перегорание
предохранителя указывает на наличие
неисправности в приборе. Постарайтесь
определить и устранить причину перегорания
предохранителя, а затем устанавливайте
предохранитель требуемого номинала и типа.
Доступ к главному предохранителю возможен
только после извлечения электронной части в
сборе из корпуса.
1.
Для снятия крышки с переднего отделения используйте специальный ключ.
2.
Снимите винты A, уберите плату дисплея в сторону и удалите разъем B (ленточный кабель,
панель дисплея).
3.
Теперь силовой предохранитель F1 доступен. Допускается установка предохранителей
только указанного ниже типа.
4.
Выполните сборку в обратном порядке.
Спецификация на предохранитель
Чтобы не допустить возникновения опасных ситуаций, заменяйте перегоревший
предохранитель только на предохранитель со следующей спецификацией:
Габаритные
размеры
5 x 20 мм (миниатюрный плавкий предохранитель патронного типа)
Номинальный ток 800 мА
Характеристика Задержка по времени срабатывания (T)
Номинальное
напряжение 250 В
Мощность разрыва 1500 А (плавкий предохранитель с керамическим корпусом, высокая
разрывная мощность)
Стандартное
исполнение
IEC 60127-2
Сертификаты UL и/или CSA, VDE, SEMKO, BSI
