Электрический монтаж
4
21
VA40 - VA45
www.krohne.com 11/2013 - 4003275301 - MA VA40-45 R04 ru
4.6.3 Изменение функционирования предельного выключателя типа TG21
Функция контакта предельного выключателя может быть изменена с НО на НЗ путем изменения
положения щелевого сенсора 3.
После ослабления винта 6 щелевой сенсор 3 может быть смещен в другое крайнее положение.
Если вибрация может привести к ложному срабатыванию, используйте винт 5 для регулировки силы
магнитной связи между регулировочным магнитом и магнитным демпфером 4 на алюминиевом
флажке 2.
Повторяемость точки срабатывания <3% от полного диапазона шкалы и зависит от силы
воздействия магнитного демпфера!

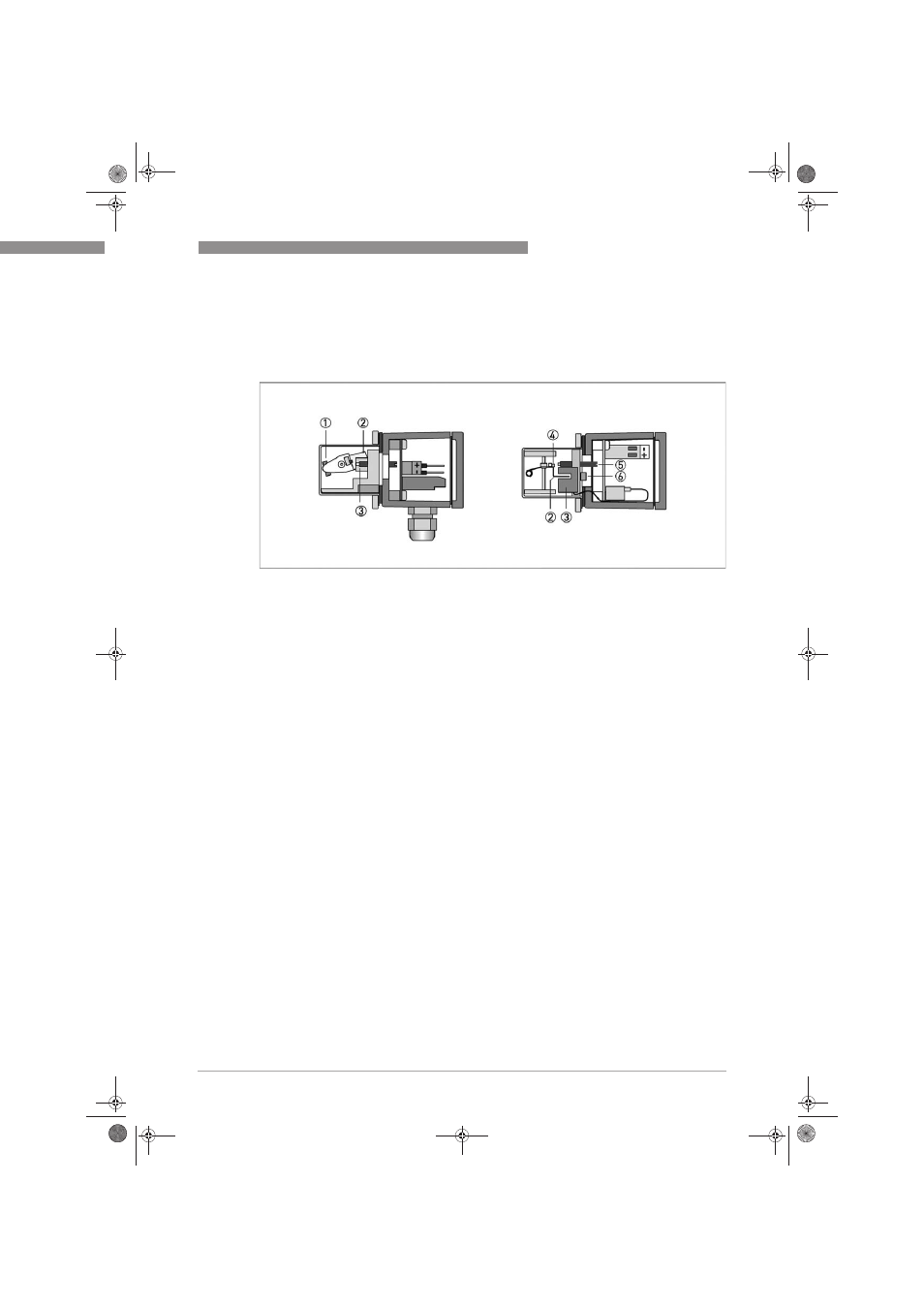

1 Магнит
2 Алюминиевый флажок
3 Щелевой сенсор
4 Магнитный демпфер
5 Регулировочный винт со шлицом
6 Крепежный винт щелевого сенсора
