Электрический монтаж
4
17
VA40 - VA45
www.krohne.com 11/2013 - 4003275301 - MA VA40-45 R04 ru
4.2.3 Подключение предельного выключателя типа TG21
Предельный переключатель типа TG21 предназначен для переключения усилителей для
искробезопасных электрических цепей в соответствии с EN 60947-5-6 NAMUR.
Предельный выключатель типа TG21 включает в себя индуктивный щелевой сенсор с двумя
устойчивыми состояниями.
Щелевой сенсор срабатывает когда алюминиевый флажок заходит в сенсор. Магнит на
алюминиевом флажке посредством магнитной связи с магнитом поплавка перемещается совместно
с движением поплавка. Соответственно, для функционирования требуется поплавок со встроенным
магнитом.
4.3 Параметры предельного выключателя
4.3.1 Настройка предельного выключателя кольцевого типа
• Ослабьте пластмассовый винт 1 и переместите предельный выключатель на требуемую точку
срабатывания 2.
• Осторожно затяните винт 1! (Можно повредить стеклянный конус)
Как показано на рисунке, точка срабатывания находится примерно на линии 2, проходящей
посредине кольца.
Точное положение точки срабатывания также зависит от размера используемого поплавка!

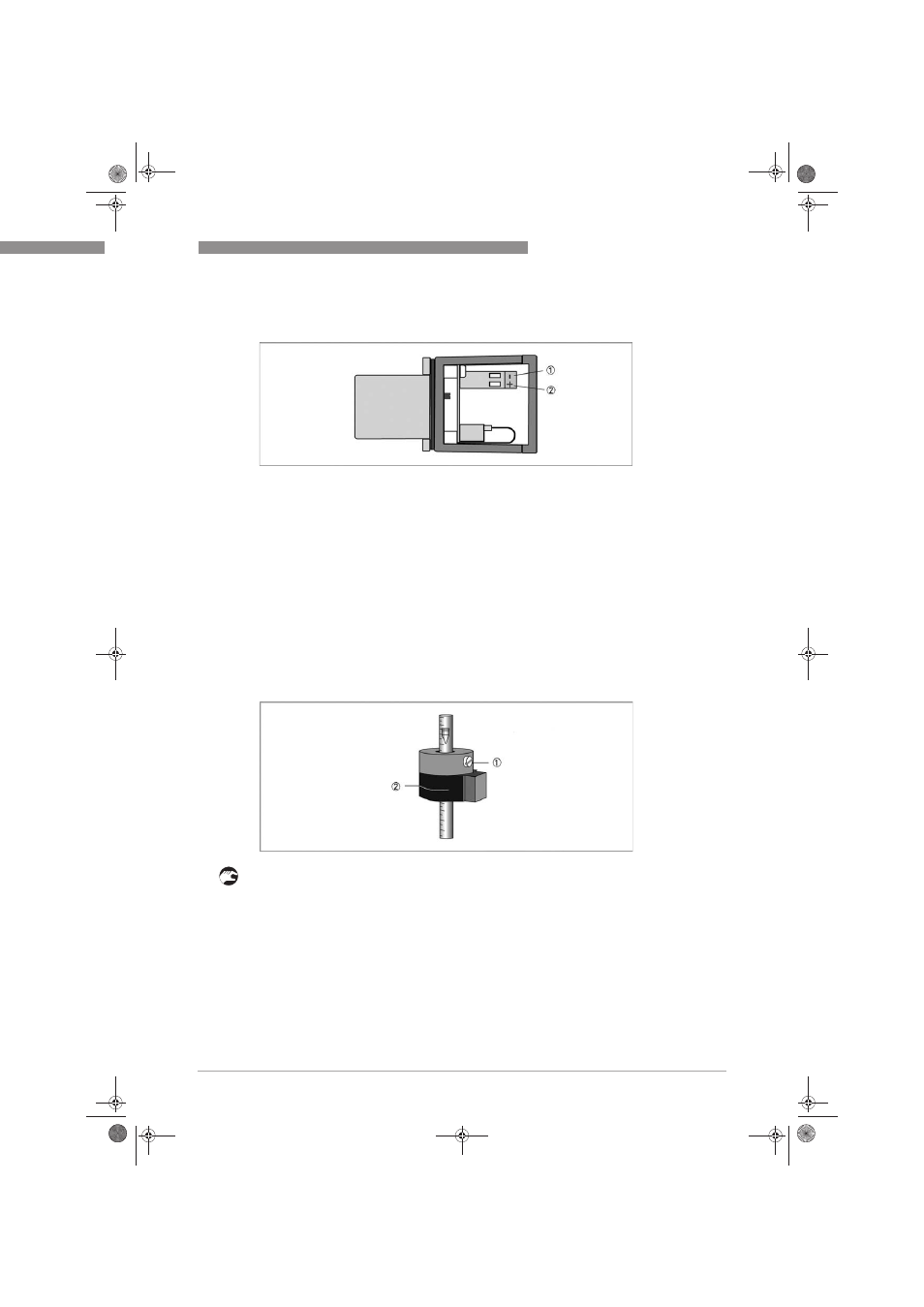

P иcyнoк 4-4: Подключение предельного выключателя типа TG21
1 Клемма -
2 Клемма +
