4
Электрический монтаж
20
VA40 - VA45
www.krohne.com
11/2013 - 4003275301 - MA VA40-45 R04 ru
4.6
Обращение функции предельного выключателя
4.6.1

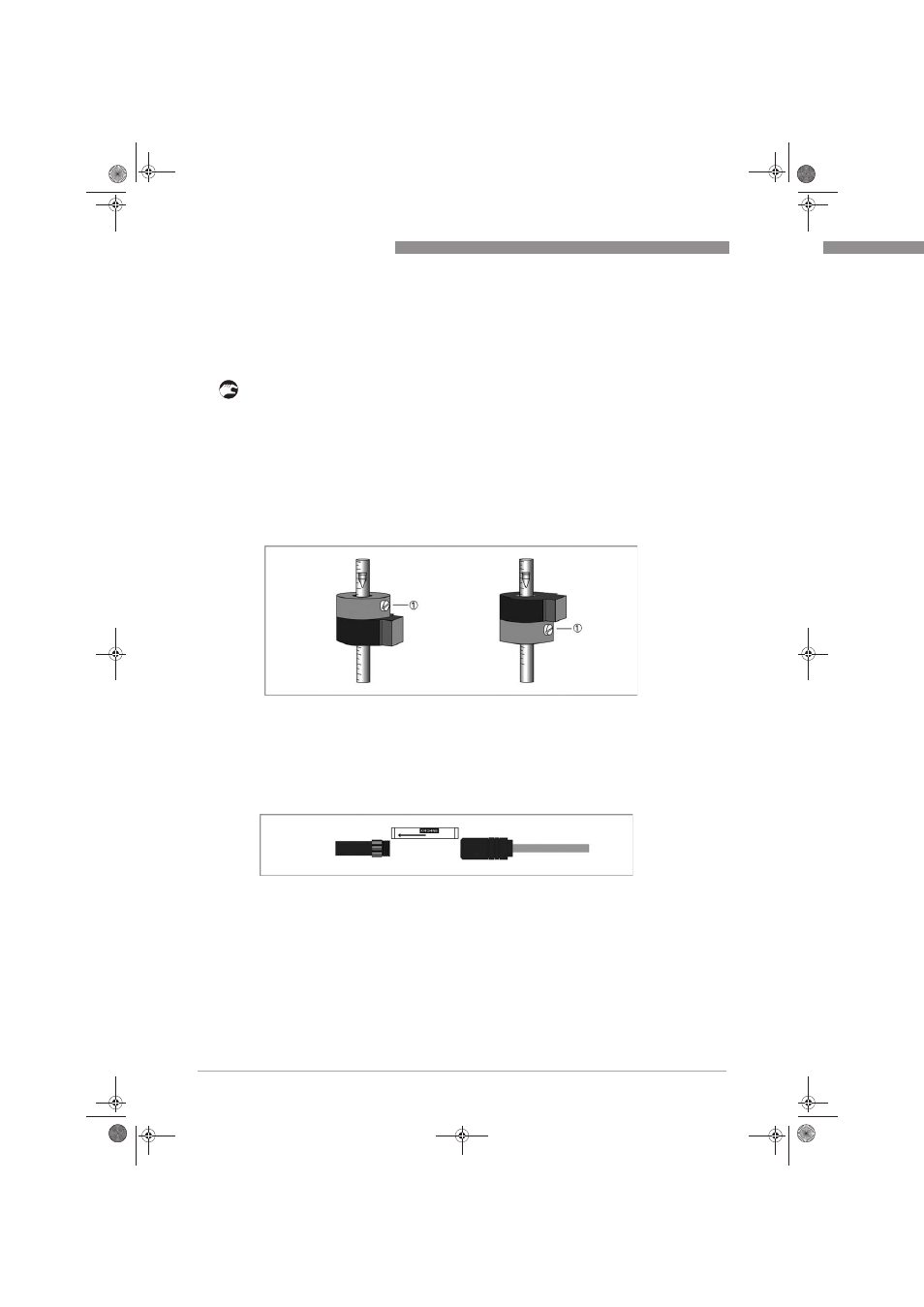

Преобразование функции кольцевого концевого выключателя
Функция бистабильного предельного выключателя может быть изменена с НО контакт на НЗ контакт.
• Удалите верхнее технологическое присоединение прибора
• Открутите накидную гайку
• Осторожно поднимите вверх и удалите присоединение. В зависимости от адгезии верхнего
уплотнительного кольца присоединение может потянуть за собой стеклянный измерительный
конус!
• Ослабьте пластиковый винт 1 предельного выключателя кольцевого типа
• Осторожно вытяните стеклянный измерительный конус из корпуса и сенсора.Предельный
выключатель кольцевого типа остается в корпусе. Избегайте ПЕРЕКОСА (опасность повреждения
стеклянного конуса!)
• Разверните предельный выключатель на 180°
• Сборка выполняется в обратном порядке. Убедитесь, что кольцевое уплотнение установлено
правильно!
4.6.2
Изменение функционирования предельного выключателя типа MS14
Доступны два режима функционирования предельного выключателя:
• Замыкание контакта при уменьшении расхода. Стрелка на картридже с герконовым контактом
направлена от стеклянного измерительного конуса.
• Замыкание при уменьшающемся потоке. Стрелка на патроне геркона показывает в сторону от
измерительного стакана.
