Инструкция по эксплуатации Watts Industries Модуль FRG 3005F
Страница 4
RU
MuB_7010890_FRG3005-F_(RU)_2009-12-
17
Технические изменения возможны
Страница 4
6.
ВВОД В ЭКСПЛУАТАЦИЮ
6.1.
Промывка петель теплого пола
Подключите регулирующий модуль к трубопроводу первичного контура и к подающему трубопроводу наполь-
ного отопления. Откройте запорную арматуру перед модулем и промывайте его пока вся вода не выйдет из
обратного трубовода контура напального отопления.
После окончания работ по промывке петель теплого пола, подключите обратный трубопровод к модулю.
Регулирующий модуль FRG3005-F может эксплуатироваться с теплоносителем в соответствии с нормативом
VDI 2035.
Рекомендуется установить фильтр механической очистки с размером ячейки не более 0,8 мм в
подающем трубопроводе первичного контура. Периодически контролируйте и промывайте его.
6.2.
Установка температуры теплоносителя в подающем
трубопроводе

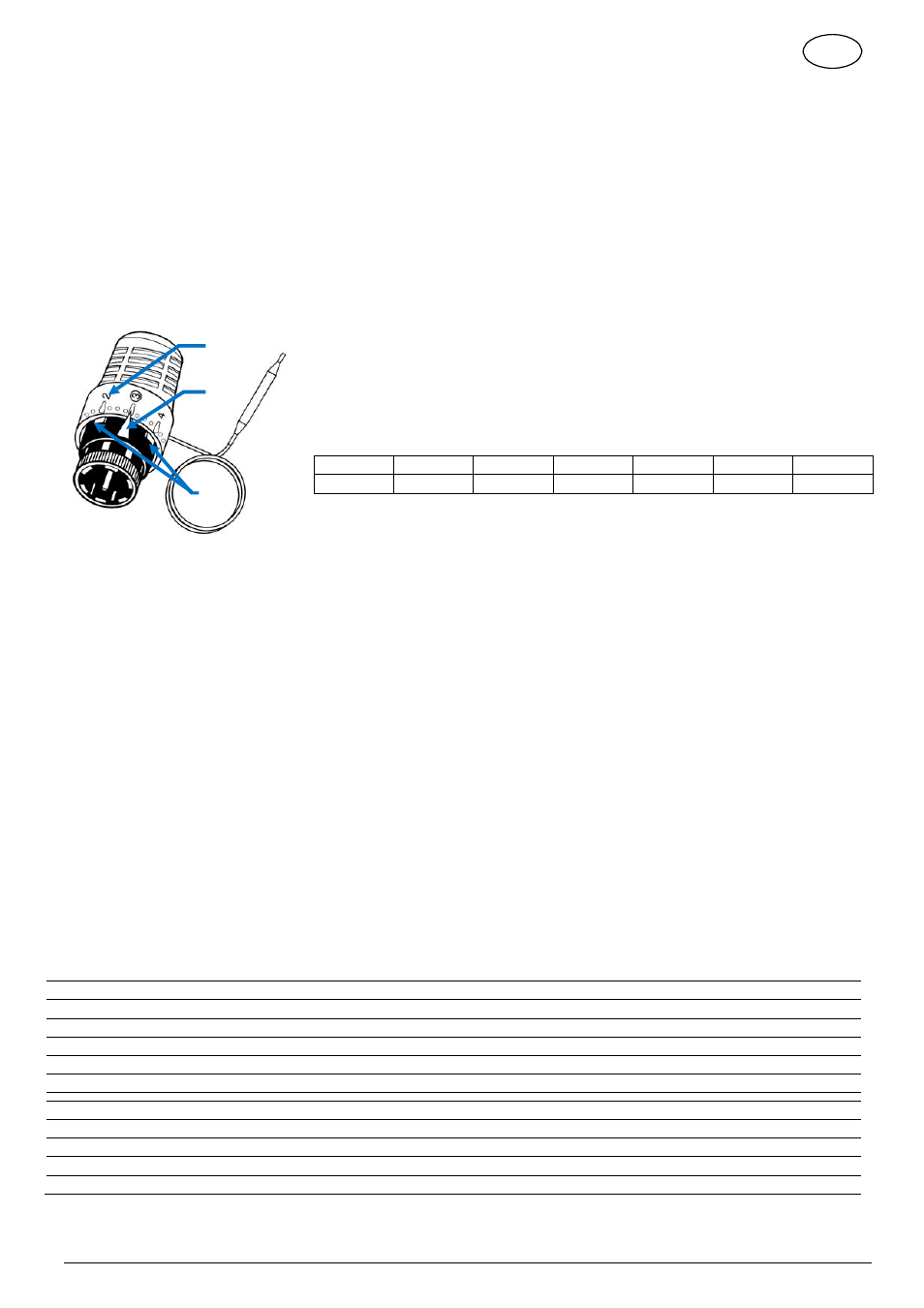

Температура теплоносителя настраивается бесступенчато в диапазоне от 20
до 70 °C. На корпусе термоголовки нанесена шкала 1 - 7 (Рис.6; A). Соответс-
твие шкалы термоголовки температуре теплоносителя приведено в таблице:
1
2
3
4
5
6
7
20 °C
28 °C
37 °C
45 °C
53 °C
62 °C
70 °C
Рис.6
6.3.
Ограничение температуры подачи теплого пола
Как правило в системах напольного отопления температура подачи не пре-
вышает 50 °C, что намного меньше верхнего предела диапазона настройки
термостатической головки. Во избежание возможного ущерба конструкции
можно зафиксировать диапазон настройки на термоголовке.
Выставьте сначала на работающем модуле требуемое максимальное значение и проверьте его при помощи
термометра. Если показания термометра соответствуют выстановленной температуре, зафиксируйте термого-
ловку, установив блокировочные штифты (Рис.6; B) непосредственно до и после отметки на шкале (Рис.6; C).
7.
ПРИНЦИП РАБОТЫ РЕГУЛИРУЮЩЕГО МОДУЛЯ
Регулирующим элементом модуля FRG 3005-F является термостатический клапан, работающий по принципу
пропорционального регулятора. Установленная на термоголовке температура подачи отслеживается при ка-
пиллярным датчиком. Отклонения от заданной температуры компенсируются моментально за счет пропуска
большего или меньшего количества теплоносителя из первичного контура.
Выставленную температуру подачи проверьте на термометре.
Обратный клапан (Рис. 2, 8), встроенный на участке между патрубками подключения к подающему (Рис. 2, 3)
и обратному трубопроводу (Рис. 2, 4), первичного контура, предотвращает циркуляцию теплоносителя по это-
му участку как при эксплуатации модуля, так и при заполнении и промывке контура напольного отопления.
8. TE
ХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ
Рабочая температура воздуха:
0 - 50 °C
1)
Рабочая температура теплоносителя
0 - 80 °C
1)
Макс. давление:
6
бар
Диапазон регулирования:
20 - 70 °C
Номинальная мощность:
ок. 5 кВт
Напряжение:
230
В, 50 Гц
Арматура:
Латунь CW614N (Ms 58)
Патрубки:
Латунь CW508L (Ms 63)
Пластмассовые детали:
Ударопрочная и термостойкая пластмасса
Уплотнения:
AFM 34
и EPDM
Уплотнительное кольцо:
EPDM
1)
Для защиты термоголовки от несанкционированной перенастройки рекомендуется применять антивандальный кожух SE 148 GA.
