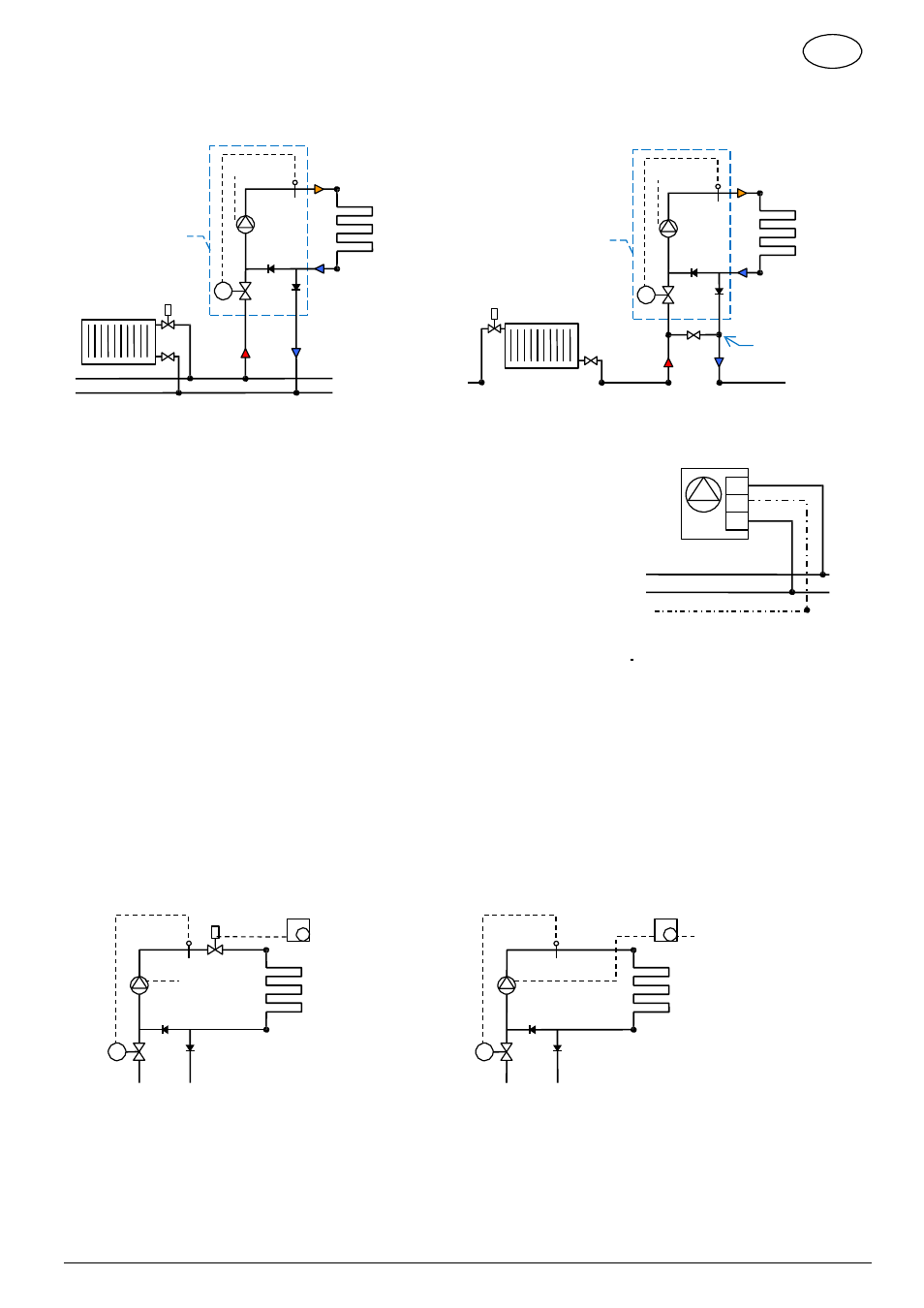

Подключение модуля к системе с
двухтрубным радиаторным отоплением
Подключение модуля к системе с однотрубным
радиаторным отоплением
230 В
1
230 В
1
6a
5
FRG3005-F
2
8
7
6
6a
5
FRG3005-F
2
8
7
6
3
4
3
Байпас
4
Рис.3.1
Рис.3.2
5.2.
Подключение к электросети
Все работы по подключению модуля к электросети должны выполнятся квали-
фицированным специалистом с учетом национальных технических норм и пра-
вил. Электропроводка не должна соприкосаться с горячими узлами.
Модуль FRG 3005-F поставляется с подключенным насосом (Рис.4).
Пользователь должен лишь подключить модуль к электросети.
Для более эффективной работы системы рекомендуется подключить насос к
управляющей электронике (напр. к реле насоса коммутирующих модулей
WFHC, WFHC-RF, BT
, управляющих работой сервоприводов).
Другие указания по электроподключению содержатся в инструкция насоса.
5.3.
Управление от комнатного термостата
Для автоматического регулирования температуры воздуха в помещении с напольным отоплением рекомен-
дуется установить на подающем трубопроводе зональный клапан (модель 2131) с электротермическим
сервоприводом 22С или 26LC. Комнатный проводной термостат серии WFHT (Рис.5.1) может напрямую
управлять работой сервопривода.
Насос модуля может также управляться непосредственно от термостата (Рис.5.2).
230 В
ZV
230 В
Рис.5.1
Рис.5.2
L
N
PE
Термостат
Термостат
Рис.4
Насос
L
N
PE
