Watts Industries Модуль FRG 3005F - Инструкция (Страница 2)

RU
MuB_7010890_FRG3005-F_(RU)_2009-12-
17 Технические изменения возможны Страница 2
c
a
.
275
mm
199
mm
2. СИМВОЛЫ И ОБОЗНАЧЕНИЯ
В данном руководстве используются следующие символы и сокращения:

Ссылка на другие разделы руководства или руководства по эксплуатации других продуктов
Важная информация и рекомендации
Символ опасности или важное указание по эксплуатации
3.
ТЕХНИКА БЕЗОПАСНОСТИ
Перед монтажом модуля необходимо обесточить систему отопления!
Все работы по монтажу и техническому обслуживанию модуля проводить в обесточенном состоянии.
Подключение и ввод в эксплуатацию модуля могут проводиться только квалифицированными специ-
алистами. При монтаже модуля должны выполняться национальные нормы и предписания (VDE
0100 для Германии).
Модуль не имеет защиты от брызг или капель, поэтому должен устанавливаться в сухом месте.

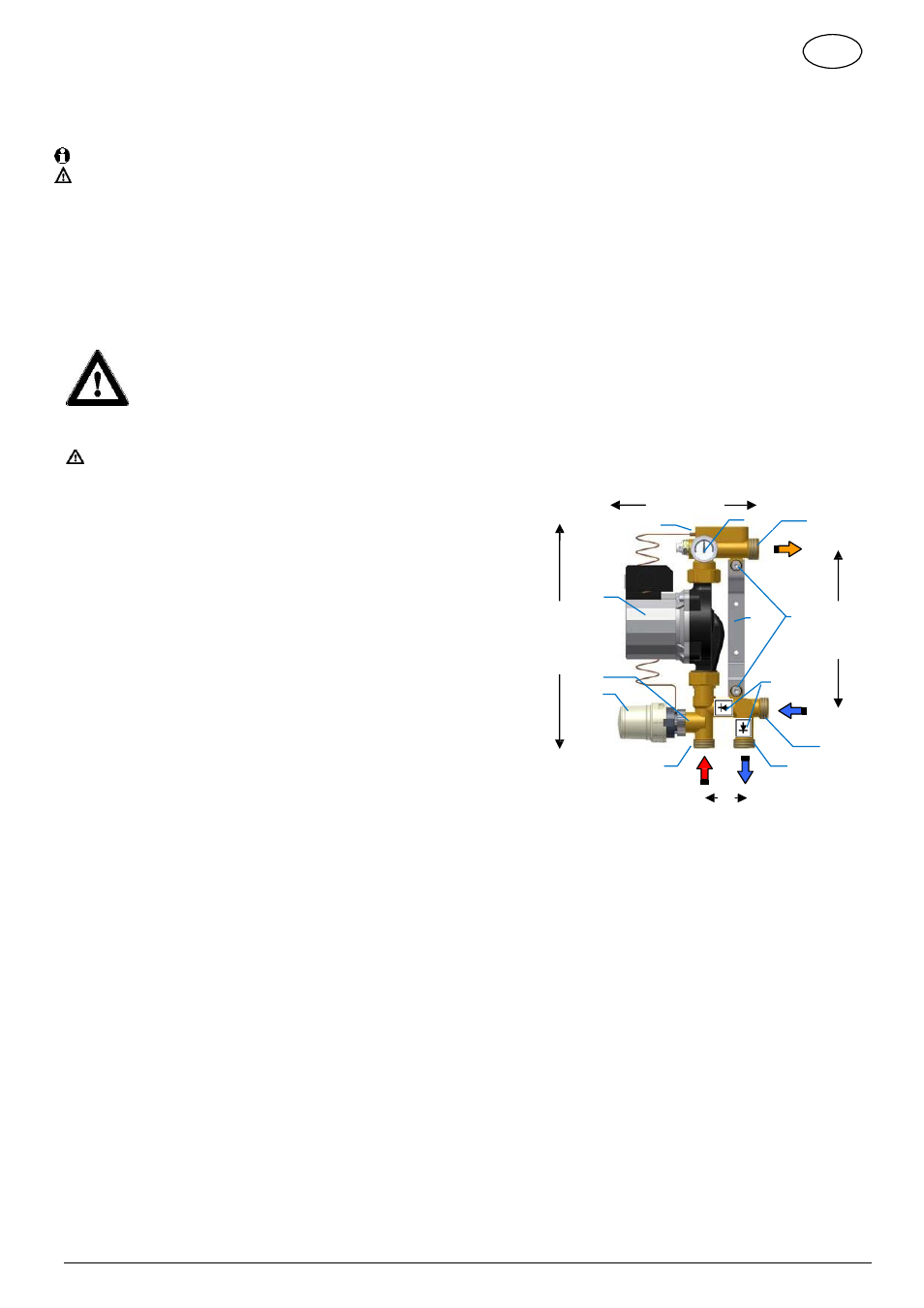

4. КОНСТРУКЦИЯ
1: Подающий трубопровод напольного отопления (3/4" EК)
2: Обратный трубопровод напольного отопления (3/4" EK)
3: Подающий трубопровод контура котла/радиаторов (3/4" EK)
4: Обратный трубопровод контура котла/радиаторов (3/4" EK)
5: Циркуляционный насос
6: Термостатическая головка
a) выносной датчик
7: Термостатический клапан
8: Обратный клапан
9: Термометр (температура подачи теплых полов)
10: Крепежный кронштейн
11: Крепежный болт
ca. 190 mm
6a
5
7
6
9 1
10 11
8
2
3 4
5. МОНТАЖ И ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
5.1. Монтаж компактного модуля
50
Рис.2
Подключение регулирующего модуля к системе отопления производится в соответствии с рис. 2. Монтаж
модуля в систему с двухтрубным радиаторным отоплением возможен без дополнительных действий (рис.
3.1).
При монтаже модуля в систему с однотрубным радиаторным отоплением, необходимо смонтировать
дополнительный байпас (рис. 3.2).
Заводской вариант сборки модуля подразумевает правостороннее подключение к системе напольного
отопления. Выкрутив два крепежных болта M6 и повернув модуль на другую сторону, можно подключать
систему отопления слева.
При недостатке свободного пространства на месте установке модуля может возникнуть необходимость
повернуть насос вокруг оси. Для этого ослабьте обе накидные гайки на присоединительных патрубках насоса,
поверните насос в требуемое положение. Затяните снова накидные гайки, удерживая при этом насос.
При монтаже модуля не допускайте повреждения и изгибов электрокабелей насоса и накладного термостата,
а также капилляра выносного датчика. Также не допускайте натяжение электрокабеля. При подключении
модуля к системе отопления не перепутайте подающий и обратные трубопроводы (рис. 2 и 3.1 - 3.2).
FRG Регулирующий модуль FRG3005-F НР Наружная резьба
ВР Внутрення резьба АТ Аварийный термостат
НГ Накидная гайка ЕК Евроконус
