4.2 Монтаж
указание
Насосный модуль должен монтироваться на уровне глаз.
■
Снять фронтальную секцию изоляционного кожуха.

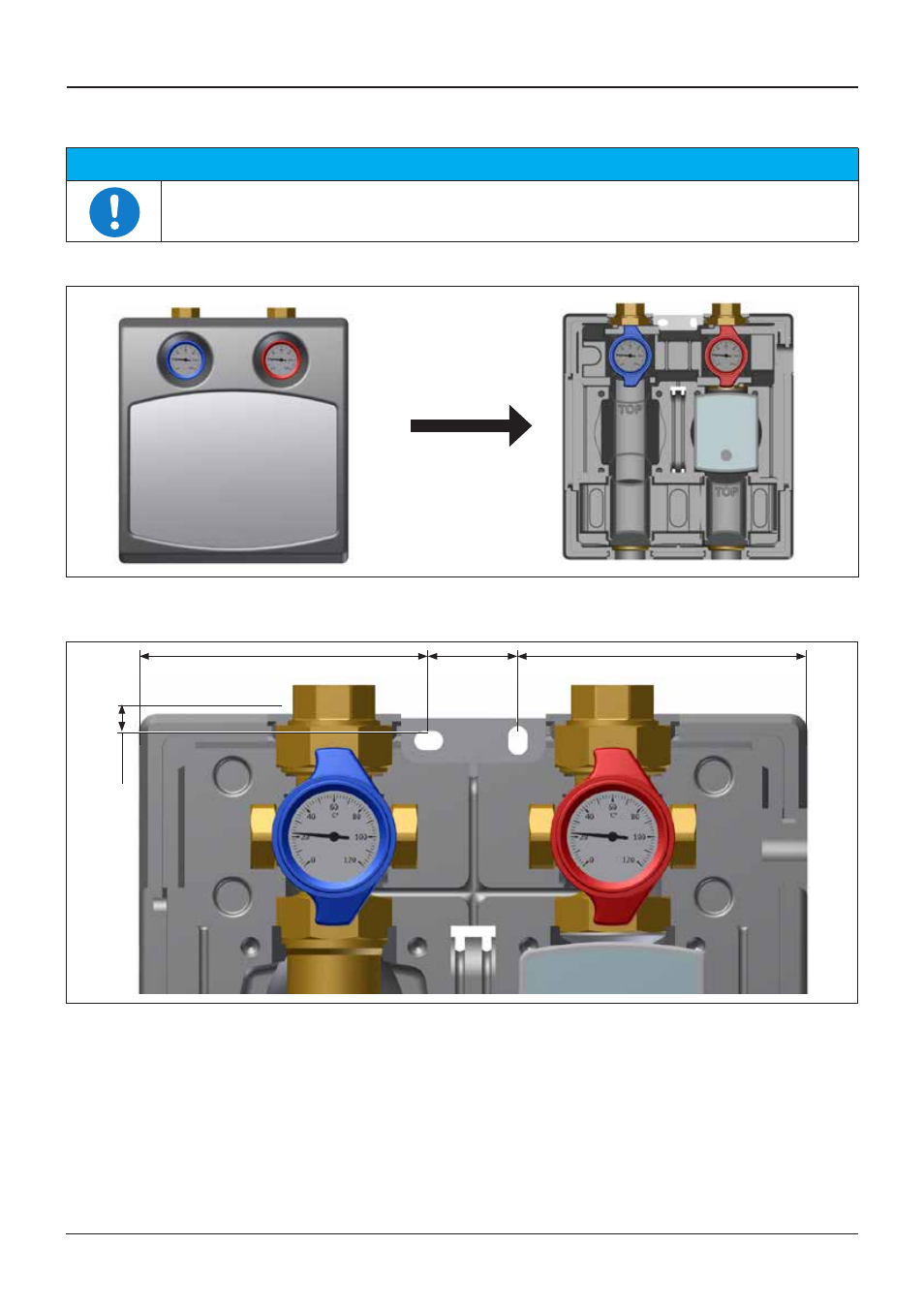

Рис. 3: Демонтаж фронтальной секции насосного модуля (на примере HK/HKM 8130)
■
Нанести маркировку под отверстия на тыловой секции изоляционного кожуха.
130
40
12
130
Рис. 4: Маркировка [мм]
■
Просверлить отверстия в стене необходимого диаметра для крепления дюбелей и винтов.
■
Вставить дюбели в просверленные отверстия.
■
Навесить насосный модуль.
■
Вкрутить винты в дюбели.
■
Подключить насосный модуль к трубопроводам (смотрите рис. 1 на странице 7).
■
Проверить подключения и крепеж насосного модуля на жесткость.
