5.3.4 Монтаж трехходового смесителя
■
Заменить уплотнения на соединительных патрубках.
■
Установить трехходовой смеситель и затянуть гайки (моменты затяжки приведены в разделе «Тех ни
чес кие данные» на стр. 17).
■
Установить сервомотор (поз. B, рис. 11 на стр. 14).
$ Указания по монтажу и демонтажу сервомотора содержатся во входящей в комплект насосного мо
ду ля инструк ции от производителя.
указание
При монтаже трехходового смесителя следите за его правильным монтажным положением.
■
Плавно открыть шаровые и запорные краны подающей и обратной линии.
■
Плавно повысить давление в системе отопления и, в случае необходимости, обезвоздушить ее.
уазание
Циркуляционный насос должен быть отключен во время обезвоздушивания системы.
■
Проверить герметичность насосного модуля.
■
Восстановить энергоснабжение насосного модуля.
■
Установить среднюю секцию теплоизоляции, термометры и фронтальную секцию.
5.3.5 Сервомотор и трехходовой смеситель
указание
При монтаже и демонтаже сервомотора необходимо следите за правильным положением
штока смесителя и рукоятки сервопривода.
A

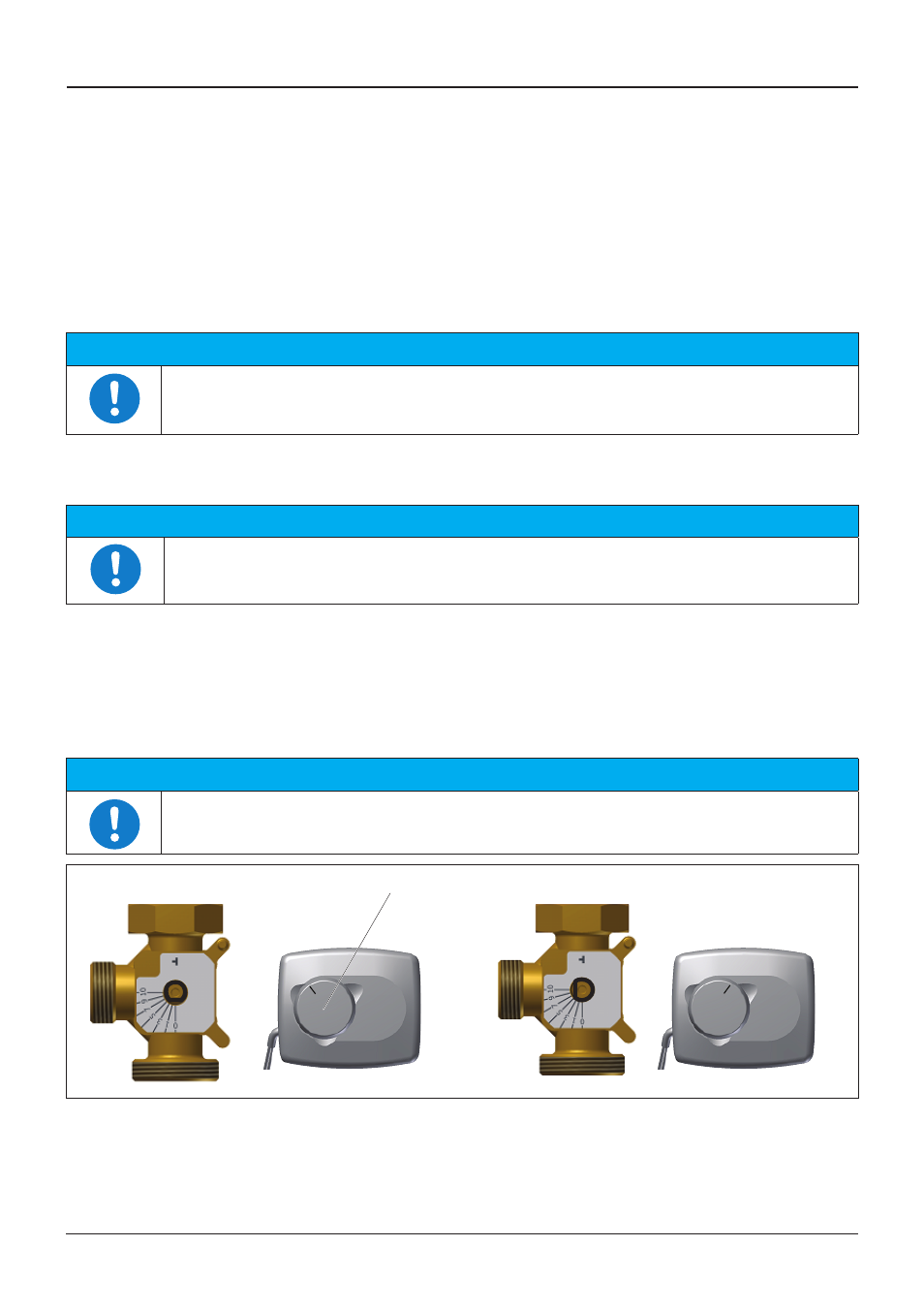

Рис. 9: Положения заслонки смесителя
A
Рукоятка настройки заслонки смесителя
1
Заслонка смесителя в положении 1: подающий трубопровод закрыт, байпас открыт (контур смешения)
2
Заслонка смесителя в положении 2: подающий трубопровод открыт, байпас закрыт (контур смешения)
