3 Комплектация
PAS, HK 8130/8180
без трехходового смесителя
PASM, HKM 8130/8180
c трехходовым смесителем
1
2
4
3
B
A
D
C
5

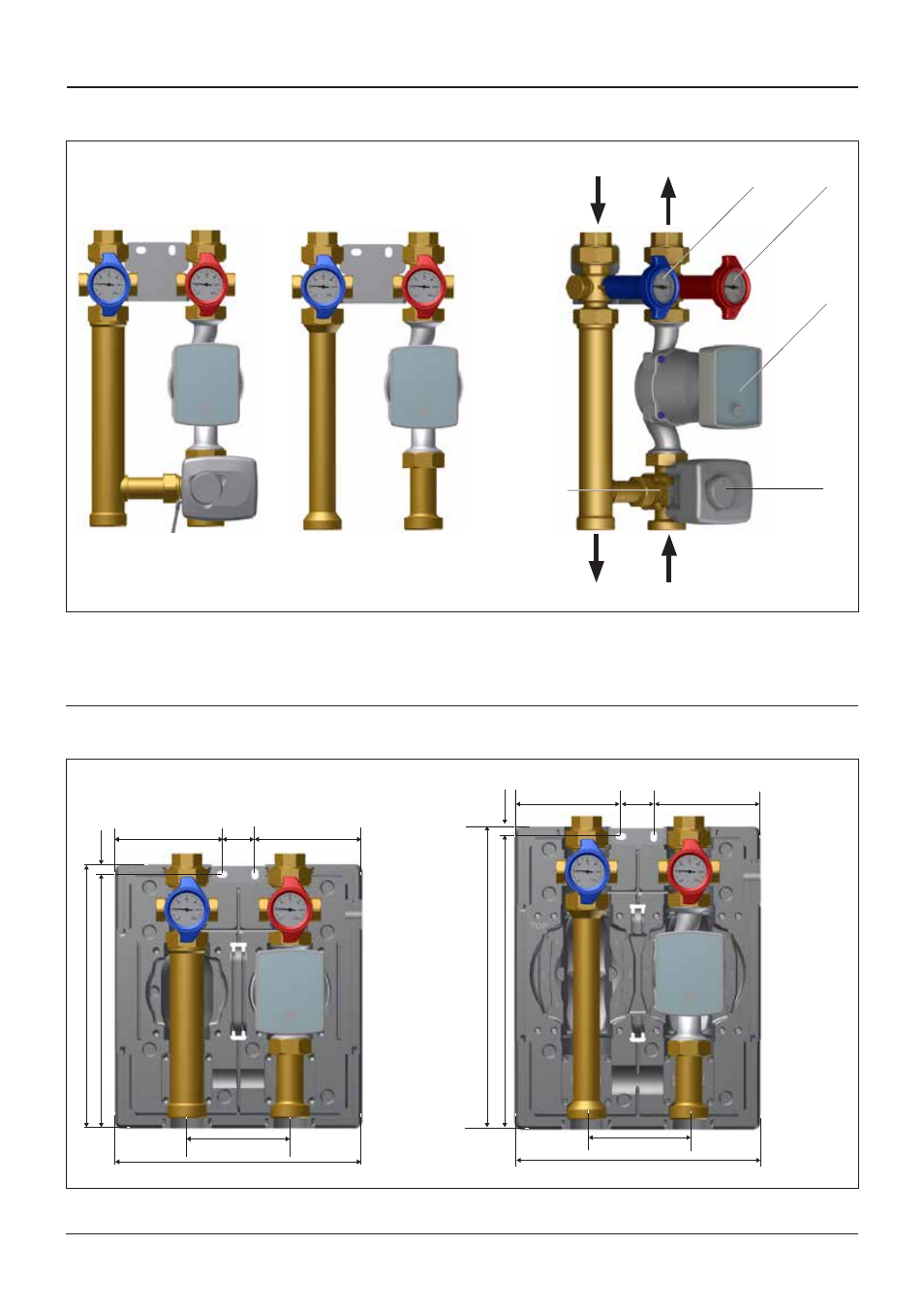

Рис. 1: Обзор моделей
1
Шаровой кран с термометром (обратный патрубок)
4
Трехходовой смеситель
2
Шаровой кран с термометром (подающий патрубок)
5
Сервомотор
3
Циркуляционный насос
A
Верхнее подключение обратного патрубка
B
Верхнее подключение подающего патрубка
C
Нижнее подключение подающего патрубка
D
Нижнее подключение обратного патрубка
12
130
40
320
308
125
300
370
130
12
358
300
125
130
130
40
Рис. 2: Размеры (мм)
05/2012
Насосный модуль
Version 0.9
Страница 7
