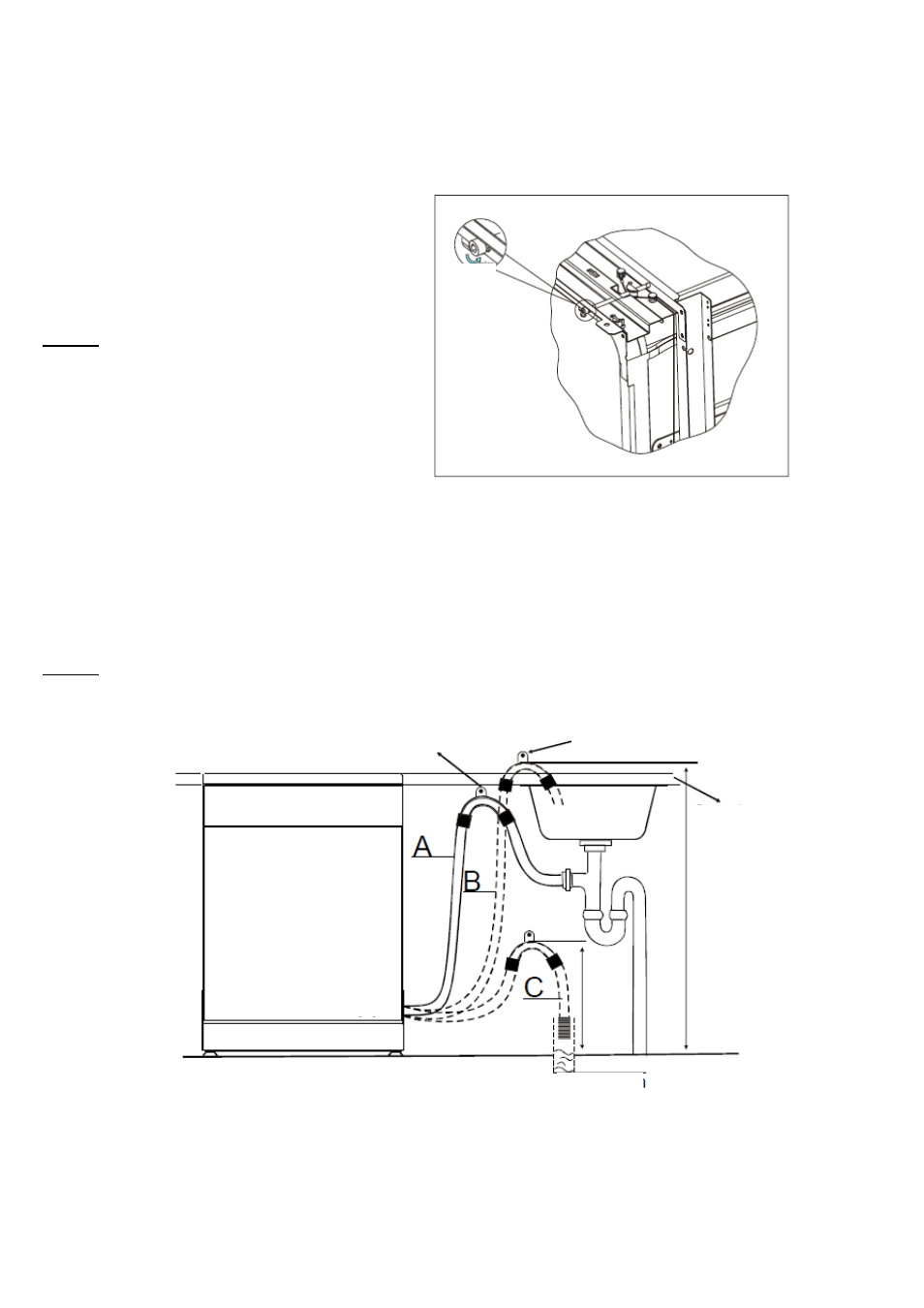

● Регулировка натяжения дверной пружины
Дверные пружины устанавливаются на заводе-изготовителе на правильное натяжение для наружной дверцы. Если
установлена декоративная деревянная панель, необходимо отрегулировать натяжение дверных пружин. Поворачивать
регулировочный винт для перемещения регулятора натяжения в сторону большего или меньшего натяжения стального
кабеля (см. рис. 5).
Натяжение дверных пружин является
правильным, когда дверца остается
горизонтальной в полностью
открытом положении и поднимается
для закрывания при легком нажиме
пальца.
[
Рис. 5]
Регулировка натяжения дверной
пружины
● Подключение сливных шлангов
Вставить сливной шланг в сливную трубу с минимальным диаметром 4 см, или позволить воде сливаться в раковину,
убедившись в отсутствии перегибов или зажимания шланга. Использовать специальную пластиковую опору, которая входит
в комплект поставки прибора (рис. 6). Свободный конец шланга должен быть на высоте, находящейся в диапазоне 40 – 100
см, и не должен быть погружен в воду во избежание образования обратного потока. ВНИМАНИЕ: Специальная пластиковая
опора шланга должна быть прочно закреплена на стене, чтобы обеспечить неподвижность сливного шланга и
невозможность для воды разливаться из слива.
[
Рис. 6]
Соединение сливной трубы
----- 20 -----
высво-
бождение
Закрепить крюк сливного шланга вплотную к столешнице
Крюк сливного шланга
Передняя панель
Столешница
ПРИМЕЧАНИЕ
Верхний конец шланга
должен быть на высоте,
находящейся в
диапазоне 40 – 100 см.
Свободный конец
шланга не должен быть
погружен в воду.
Сливная труба
φ 40 мм
МАКС
. 1
000
мм
МИН
. 40
0
мм
