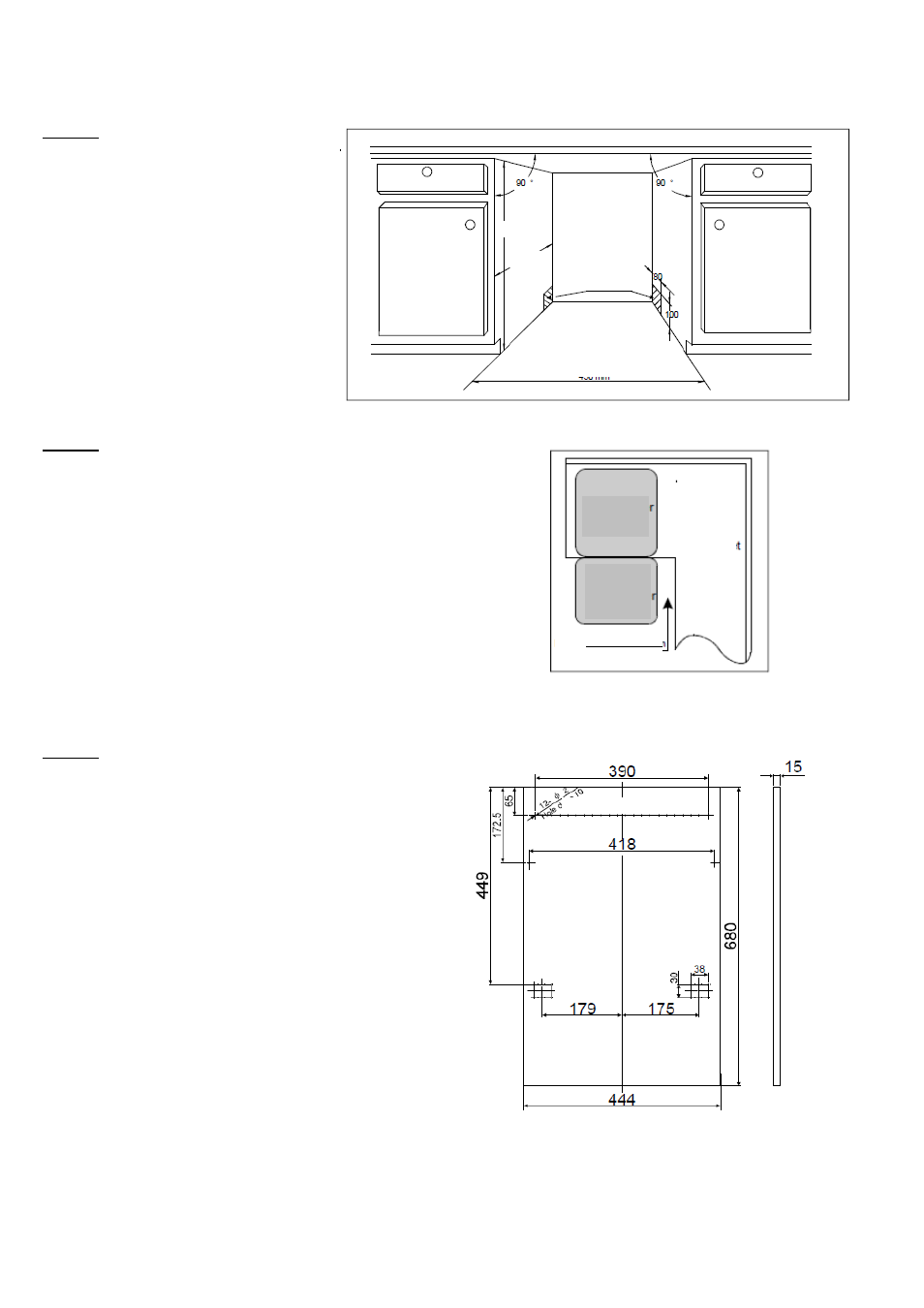

Рис. 1]
Размеры отделения
Менее 5 мм между верхней
частью посудомоечной машины
и столешницей, и наружная
дверца заподлицо со
встроенной мебелью.
[
Рис. 2]
Минимальное пространство при
открытой дверце.
● Размеры и монтаж декоративной панели
1 Декоративную деревянную панель можно выполнить в соответствии с рис. 3.
[
Рис. 3]
Декоративная панель должна выполняться в
соответствии с размерами, указанными на
рисунке.
(Единица измерения: мм)
----- 18 -----
Вход электрических
соединений, слива и
подачи воды
Пространство между
нижней частью отделения
и полом
820 мм
580 мм
450 мм
Посудо-
моечная
машина
Дверца
посудо-
моечной
машины
Кухонная
мебель
Минимальное
пространство 50 мм
Глубина отверстия 10
