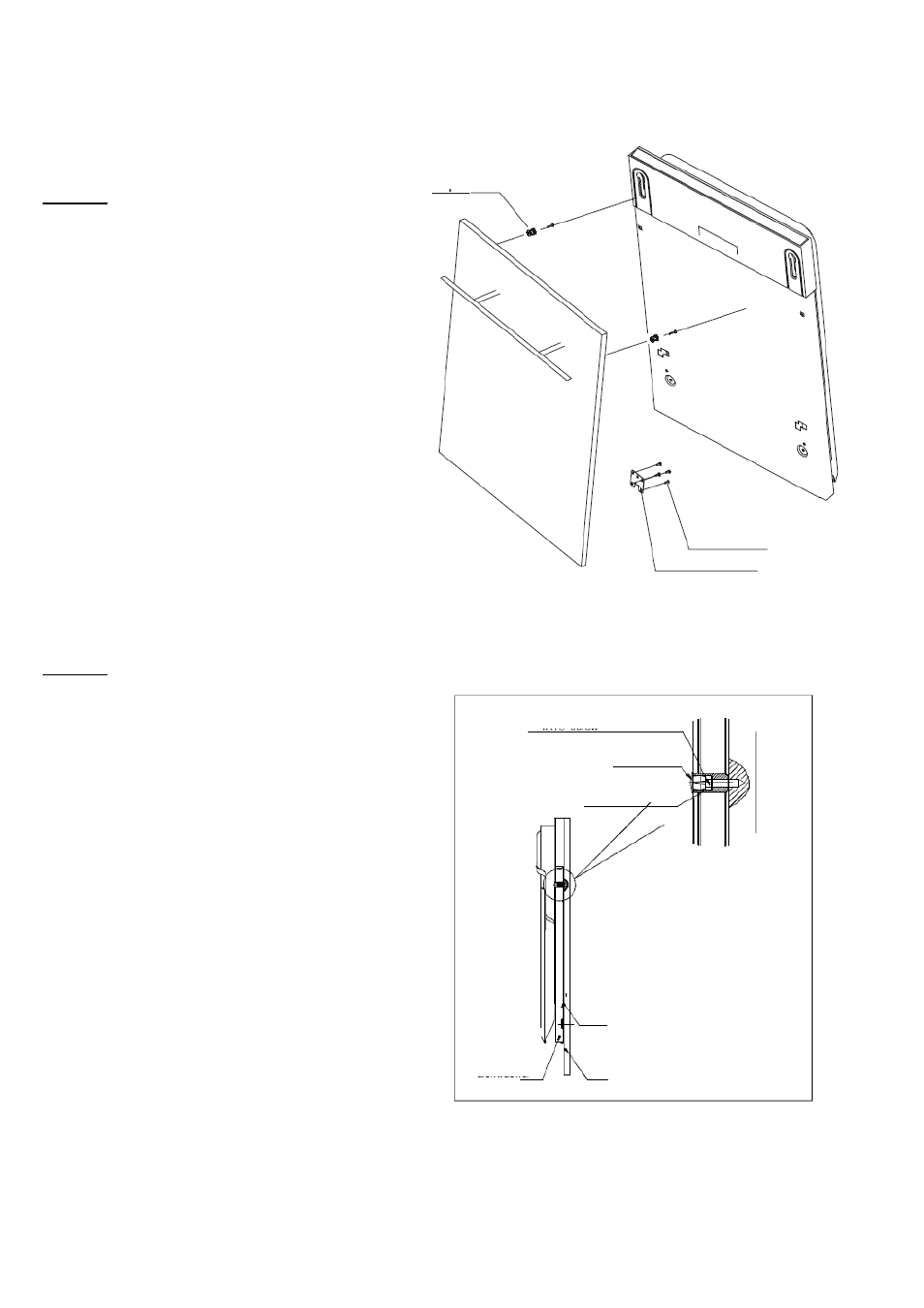

2 установить крюк на декоративную деревянную панель и поместить крюк в паз на наружной дверце посудомоечной машины
(см. рис. 4a). После размещения панели закрепить панель на наружной дверце с помощью винтов и болтов (см. рис. 4b) .
[
Рис. 4a]
Монтаж декоративной панели
[
Рис. 4b]
Монтаж декоративной деревянной панели
1. Снять крышку
2. Выровнять винт
3. Установить на место крышку
----- 19 -----
Переходной крюк
St4 винт с потайной
головкой
Нижний крюк
Винт 4X18
Крышка
Распорка для мебельной дверцы
Крюк для декоративной дверцы
Мебельная дверца
Наружная
дверца
посудомоечной
машины
