47
2. Новые регулировочные винты, которые потребуются Вам
после перенастройки газа, можно определить при помощи
таблицы. Для этого см. раздел «Технические характеристики
— Газ».
3. Проверьте уплотнители регулировочных винтов на
правильность установки и безупречное функционирование.
Запрещается использовать регулировочные винты с
дефектными уплотнителями.
4. Установите и туго затяните новые регулировочные винты.
Убедитесь в том, что все регулировочные винты установлены
на соответствующих запорных кранах.
5. После этого обязательно выполните проверку герметичности.
Для этого см. раздел «Проверка герметичности».
Монтаж панели управления
Сборка производится в обратной последовательности.
1. Возьмитесь двумя руками за фронтальную панель и
осторожно установите её на место. Следите, чтобы при
работе не были повреждены кабели и другие соединения.
Опустите панель вниз и установите в крепёжные скобы.
2. Снова ввинтите винты (T15) (M4), вывинченные из панели.
3. Завинтите винты (T20), которые были вывинчены справа и
слева из фронтальных профилей. Установите пластиковые
накладки на место.
4. Осторожно установите варочную панель. Следите, чтобы
пластиковые элементы, которые должны располагаться под
винтами, не упали. Снова завинтите спереди два винта (T20)
справа и слева.
5. Для моделей с конфоркой WOK (опция): снова ввинтите 4
винта Torx (M4), которые перед этим были вывинчены.
6. Если у прибора имеется крышка, осторожно вставьте её в
держатели, удерживая с двух сторон вертикально.
7. Правильно установите нижние части горелок в соответствии
с их размером. Убедитесь в том, что свечи поджига
вставлены в соответствующие отверстия рядом с нижними
частями горелок. Установите крышки горелок по центру на
соответствующие нижние части горелок.
8. Установите решётку для кастрюль на место. Следите за тем,
чтобы на вспомогательной горелке была установлена
решётка для посуды с расстоянием между опорами 80 мм.
9. Осторожно наденьте ручки переключателей.
10.На этом этапе обязательно проверьте стабильность пламени
горелок. См. главу «Стабильность пламени».
11.Проверьте правильность функционирования прибора.
Замена горелки духового шкафа (опция)
Подготовка
Установите все регуляторы на панели управления в положение
«ВЫКЛ».
Закройте подачу газа.
:
Опасность удара током!
Прервите подачу тока к прибору.

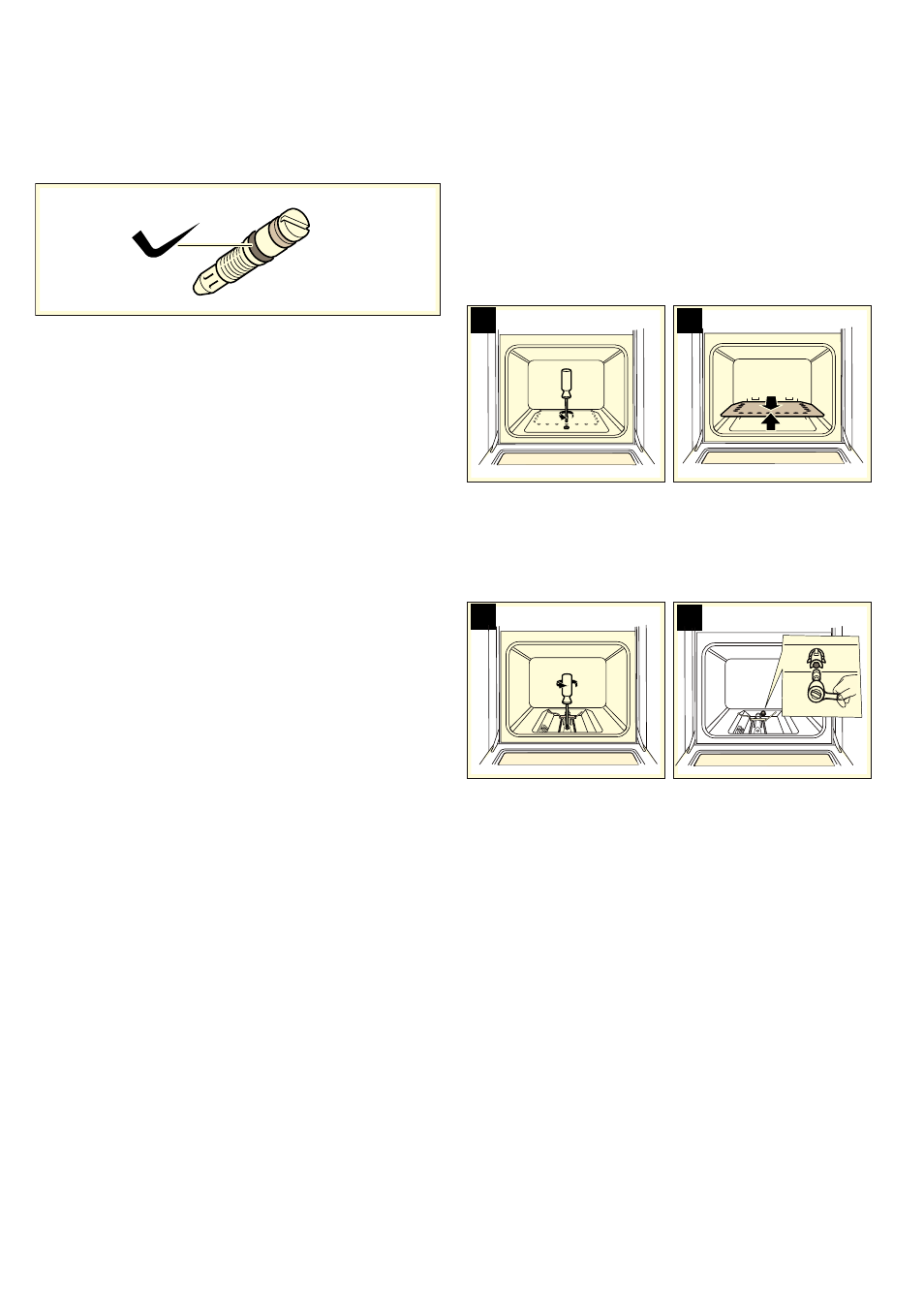

Замена сопла горелки духового шкафа
1. Откройте дверцу духового шкафа.
2. Выверните передний крепёжный болт нижней панели.
3. Возьмитесь за нижнюю панель спереди, приподнимите её и
вытяните.
4. Выверните крепёжный болт горелки и осторожно снимите
горелку духового шкафа. Сопла горелки станут доступны.
Следите за тем, чтобы подключения термоэлемента и свечи
поджига не были повреждены.
5. Выверните сопло на входе горелки на задней стороне
духового шкафа (с помощью торцового ключа на 7 мм).
6. Тип нового сопла, который потребуется после перенастройки
газа, можно определить при помощи таблицы. Для этого см.
раздел «Технические характеристики — Газ».
7. Установите новое сопло и затяните винтом.
8. После этого обязательно выполните проверку герметичности.
Для выполнения проверки герметичности сверьтесь с
указаниями, данными в разделе «Проверка герметичности».
9. Снова установите горелку духового шкафа, следя при этом за
тем, чтобы подключения термоэлемента и свечи поджига не
были повреждены. Снова туго затяните крепёжный болт.
10.После этого обязательно проверьте правильность
образования пламени горелки. Для этого см. раздел
«Правильное образование пламени».
11.Снова установите нижнюю панель.
