27
2. De nieuwe bypass-schroeven, die u na de omzetting naar
een andere gassoort nodig hebt, kunt u met behulp van de
tabel bepalen. Zie het hoofdstuk “Technische
eigenschappen - gas".
3. Controleer of de afdichtingen van de bypass-schroef goed
zitten en foutloos functioneren. Gebruik alleen bypass-
schroeven met intacte afdichtingen.
4. Plaats de nieuwe bypass-schroeven en draai deze stevig aan.
Verzeker u ervan dat alle bypass-schroeven op de juiste
afsluitkranen zijn aangesloten.
5. Vervolgens moet nu beslist een lektest worden uitgevoerd.
Zie het hoofdstuk “Lektest".
Bedieningspaneel monteren
Montage in omgekeerde volgorde.
1. Het paneel met beide handen vasthouden en voorzichtig
inbrengen. Let erop dat de kabels niet beschadigd worden
en de verbindingen niet losraken. Licht naar onderen
bewegen en in de bevestigingsnokken plaatsen.
2. De schroeven (T15) (M4) die van het paneel zijn gehaald
weer inbrengen.
3. De schroeven (T20) die aan de rechter- en linkerkant uit de
frontprofielen zijn gehaald weer inbrengen en vastdraaien.
De kunststof afscherming weer aanbrengen.
4. De kookplaat voorzichtig weer inbrengen. Zorg ervoor dat de
kunststof onderdelen die onder de schroeven moeten blijven
niet naar beneden vallen. De twee schroeven (T20) rechts- en
linksvoor op de kookplaat weer indraaien.
5. Voor modellen met wok-brander (optie): de 4 torxschroeven
(M4) op de wok-brander die u eruit heeft geschroefd weer
indraaien.
6. Indien het toestel een afschermplaat heeft, deze aan beide
kanten vasthouden en langzaam weer verticaal in de houder
plaatsen.
7. De branderonderdelen aan de hand van hun grootte op de
juiste plaats zetten. Let erop dat de ontstekingskaarsen in de
juiste openingen naast de branderonderdelen worden
geplaatst. De branderdeksels midden op de juiste
branderonderdelen plaatsen.
8. Pannenhouders of -roosters terugplaatsen. Zorg ervoor dat
de pannenhouder met een spanbreedte van 80 mm op de
extra brander wordt gezet.
9. De schakelaars voorzichtig bevestigen
10. In deze fase dient beslist de werking van de gasbranders te
worden gecontroleerd. Zie het hoofdstuk “Veilig
functionerende branders“.
11. Controleer of het toestel goed werkt.
Ovenbranders vervangen (optie)
Voorbereiding
Schakel alle schakelaars op het bedieningspaneel uit.
Sluit de gastoevoer.
:
Gevaar voor elektrische schok!
Onderbreek de stroomtoevoer naar het apparaat.

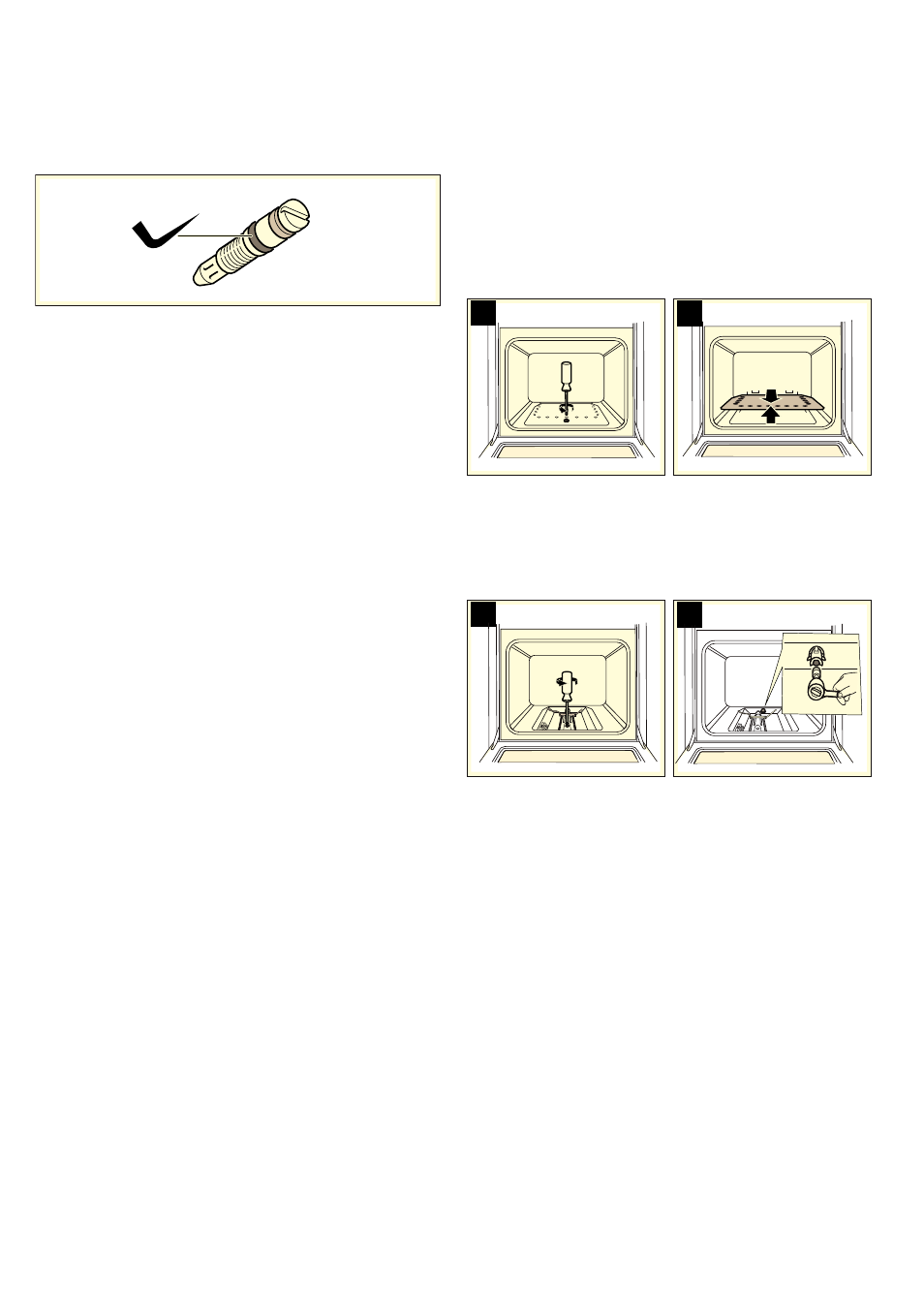

Vervang de sproeier voor de ovenbrander
1. Open de ovendeur.
2. Draai de voorste bevestigingsschroef van de bodemplaat los.
3. Houd de bodemplaat vooraan vast, licht hem op en trek hem
eruit.
4. Draai de bevestigingsschroef van de brander los en neem de
ovenbrander voorzichtig eruit. De brandersproeiers zijn nu vrij
toegankelijk. Let erop dat het thermo-element en de
bougieaansluitingen niet worden beschadigd.
5. Draai de sproeier aan de branderingang op de achterzijde
van de oven los (met behulp van een steeksleutel van 7 mm).
6. De nieuwe sproeier, die u na de omzetting naar een andere
gassoort nodig hebt, kunt u met behulp van de tabel bepalen.
Zie het hoofdstuk “Technische eigenschappen - gas".
7. Plaats de nieuwe sproeier en draai deze vast.
8. Voer nu in ieder geval een lektest uit. Lees voor de uitvoering
van een lektest het hoofdstuk “Lektest" na.
9. Plaats de ovenbrander weer terug. Let erop dat de
aansluitingen van het thermo-element en de bougie niet
beschadigd worden. Draai de bevestigingsschroef weer vast.
10. Vervolgens moet in ieder geval de vlamvorming van de
brander worden gecontroleerd. Zie het hoofdstuk “Correcte
vlamvorming".
11. Monteer de bodemplaat weer.
