2.

Pode determinar os novos parafusos de bypass que

necessita após a mudança de gás com base na tabela. Para

o efeito, consultar o capítulo "Propriedades técnicas - Gás".

3.

Verifique se os vedantes do parafuso de bypass assentam

correctamente e se funcionam sem erros. Utilizar apenas um

parafuso de bypass com vedantes intactos.

4.

Aplicar e apertar firmemente o novo parafuso de bypass.

Certifique-se de que todos os parafusos de bypass estão

conectados às torneiras de fecho correctas.

5.

Neste momento, é absolutamente necessário efectuar uma

verificação de estanqueidade. Para o efeito, consultar o

capítulo "Verificação da estanqueidade".

Montar o painel de comandos

A montagem processa-se na ordem inversa.

1.

Segure o painel com ambas as mãos e coloque-o com

cuidado. Certifique-se de que os cabos não são danificados

e que as ligações não se soltam. Desloque-o ligeiramente

para baixo e encaixe nas aletas de fixação.

2.

Volte a inserir os parafusos (T15) (M4), que foram retirados

do painel.

3.

Volte a inserir os parafusos (T20), que foram retirados do

lado esquerdo e direito dos perfis frontais, e aperte-os bem.

Volte a colocar a cobertura de plástico.

4.

Volte a colocar a placa de cozinhar cuidadosamente.

Certifique-se de que as peças de plástico, que têm de ficar

por baixo dos parafusos, não caem. Volte a apertar os dois

parafusos (T20) à frente, do lado esquerdo e direito da placa

de cozinhar.

5.

Nos modelos com queimador de wok (opcional): volte a

apertar os 4 parafusos Torx (M4), que desapertou no

queimador de wok.

6.

Caso o aparelho tenha tampa, segure-a verticalmente em

ambos os lados e volte a inseri-la lentamente no suporte.

7.

Insira as bases dos queimadores nas respetivas posições,

de acordo com o tamanho. Certifique-se de que as velas de

ignição são inseridas nos orifícios correspondentes junto às

bases dos queimadores Coloque as tampas dos

queimadores ao centro sobre as respetivas bases.

8.

Volte a colocar as grelhas. Certifique-se de que a grelha

assenta sobre o queimador auxiliar com uma distância de 80

mm.

9.

Coloque cuidadosamente os manípulos dos seletores.

10.

Neste passo, verifique impreterivelmente o funcionamento

dos queimadores a gás. Ver capítulo "Funcionamento de

queima seguro".

11.

Verifique se o aparelho está a funcionar corretamente.

Substituir o queimador do forno (opção)

Preparação
Desligar todos os interruptores no painel de controlo.
Fechar a entrada de gás.

:

Perigo de choque eléctrico!!

Interromper a alimentação eléctrica para o aparelho.

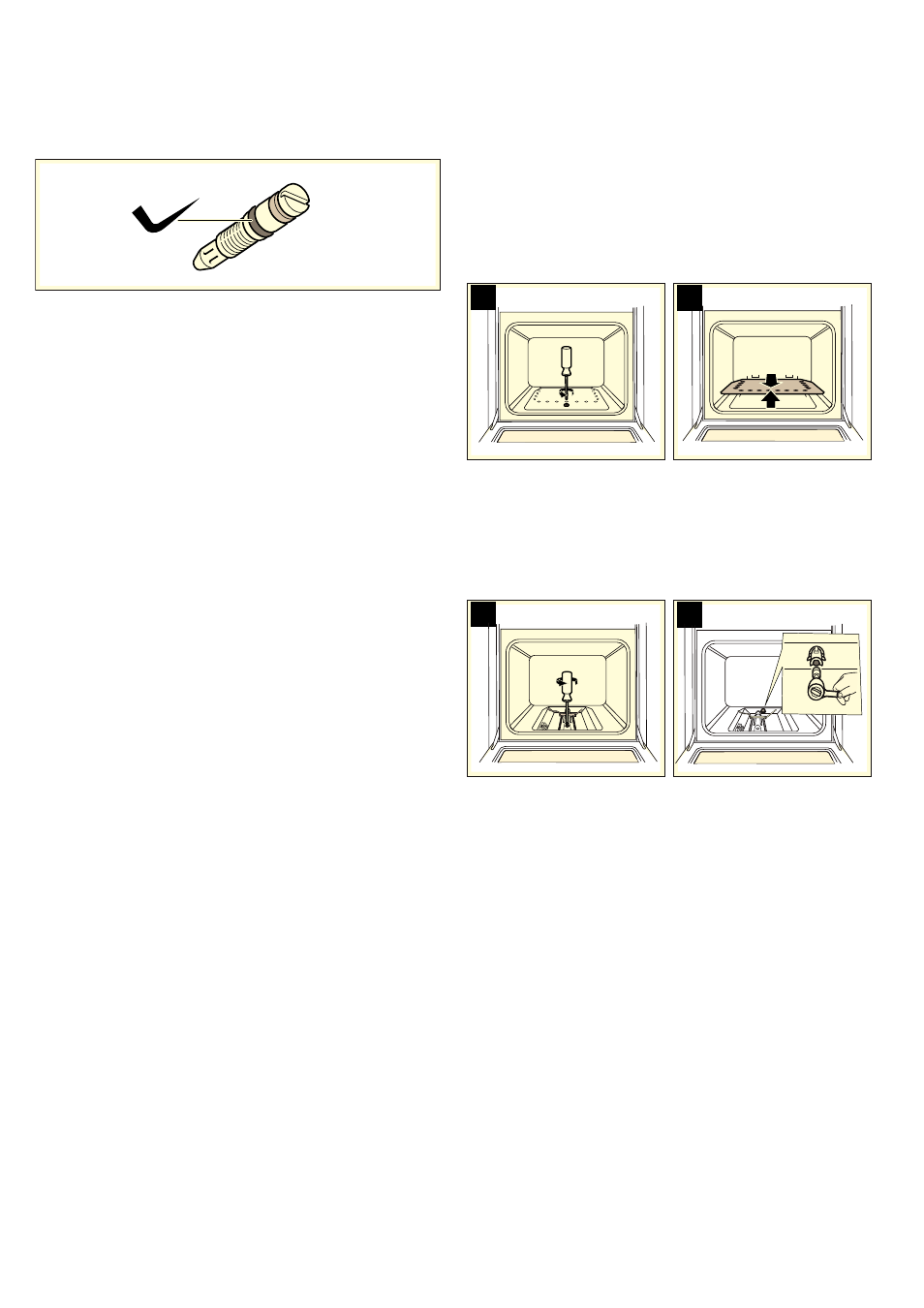

Substituir o injector para o queimador do forno

1.

Abra a porta do forno.

2.

Soltar o parafuso de fixação dianteiro do fundo do forno.

3.

Segurar o fundo do forno à frente, levantar e puxar para fora.

4.

Soltar o parafuso de fixação do queimador e retirar

cuidadosamente o queimador do forno. Os injectores dos

queimadores estão agora livremente acessíveis. Prestar

atenção para que as ligações do elemento térmico e das

velas de ignição não sejam danificadas.

5.

Soltar o injector na entrada do queimador, no lado de trás do

forno (com ajuda de uma chave de caixa de 7 mm).

6.

Pode determinar o novo injector que irá necessitar após a

mudança de gás com base na tabela. Para o efeito,

consultar o capítulo "Propriedades técnicas - Gás".

7.

Monte o novo injector e aperte-o.

8.

Neste momento, é absolutamente necessário efectuar uma

verificação de estanqueidade. Para realizar uma verificação

da estanqueidade é favor ler o capítulo “Verificação da

estanqueidade".

9.

Voltar a aplicar o queimador do forno; nessa ocasião, prestar

atenção para que as ligações do elemento térmico e da vela

de ignição não sejam danificados. Voltar a apertar o

parafuso de fixação.

10.

Neste momento, verificar necessariamente a formação da

chama do queimador. Em relação a este assunto, consultar

o capítulo “Formação da chama correcta".

11.

Voltar a aplicar o fundo do forno.
