7
2. Die neuen Bypassschrauben, die Sie nach der Gasumstel-
lung benötigen, können Sie anhand der Tabelle ermitteln.
Siehe dazu Abschnitt “Technische Eigenschaften - Gas".
3. Überprüfen Sie, ob die Dichtungen der Bypassschraube rich-
tig sitzen und fehlerfrei funktionieren. Nur Bypassschraube
mit intakten Dichtungen verwenden.
4. Die neuen Bypassschraube einsetzen und fest anziehen.
Sicherstellen, dass alle Bypassschrauben an den richtigen
Absperrhähnen angeschlossen sind.
5. Zu diesem Zeitpunkt unbedingt eine Dichtheitsprüfung durch-
führen. Siehe dazu Abschnitt “Dichtheitsprüfung".
Bedienblende einbauen
Einbau in umgekehrter Reihenfolge.
1. Die Blende mit beiden Händen festhalten und vorsichtig ein-
setzen. Darauf achten, dass die Kabel nicht beschädigt wer-
den und sich die Verbindungen nicht lösen. Leicht nach
unten bewegen und in die Befestigungsnasen einsetzen.
2. Die Schrauben (T15) (M4), die von der Blende entfernt wur-
den, wieder einsetzen.
3. Die Schrauben (T20), die von den Frontprofilen rechts und
links entfernt wurden, wieder einsetzen und festziehen. Die
Kunststoffabdeckung wieder anbringen.
4. Das Kochfeld vorsichtig wieder einsetzen. Darauf achten,
dass die Kunststoffteile, die unter den Schrauben bleiben
müssen, nicht herunterfallen. Die zwei Schrauben (T20) am
Kochfeld vorne rechts und links wieder einschrauben.
5. Für Modelle mit Wok-Brenner (Option): Die 4 Torxschrauben
(M4), die Sie am Wok-Brenner herausgeschraubt haben, wie-
der einschrauben.
6. Falls das Gerät eine Abdeckplatte besitzt, diese senkrecht an
beiden Seiten halten und langsam wieder in die Halterung
einsetzen.
7. Die Brennerunterteile gemäß Größe an der jeweiligen Posi-
tion einsetzen. Darauf achten, dass die Zündkerzen in die ent-
sprechenden Öffnungen neben den Brennerunterteilen
eingesetzt werden. Die Brennerdeckel mittig auf die passen-
den Brennerunterteile aufsetzen.
8. Topfträgergitter bzw. -roste wieder aufsetzen. Darauf achten,
dass der Topfträger mit 80 mm Spannbreite auf den Hilfs-
brenner aufgesetzt wird.
9. Die Schaltergriffe vorsichtig einsetzen.
10. ln dieser Phase unbedingt das Brennverhalten der Gasbren-
ner überprüfen. Siehe Kapitel „Sicheres Brennverhalten“.
11. Prüfen Sie, ob das Gerät einwandfrei funktioniert.
Backofenbrenner austauschen (Option)
Vorbereitung
Alle Schalter an Bedienblende ausschalten.
Die Gaszufuhr schließen.
:
Stromschlaggefahr!
Die Stromzufuhr zum Gerät unterbrechen.

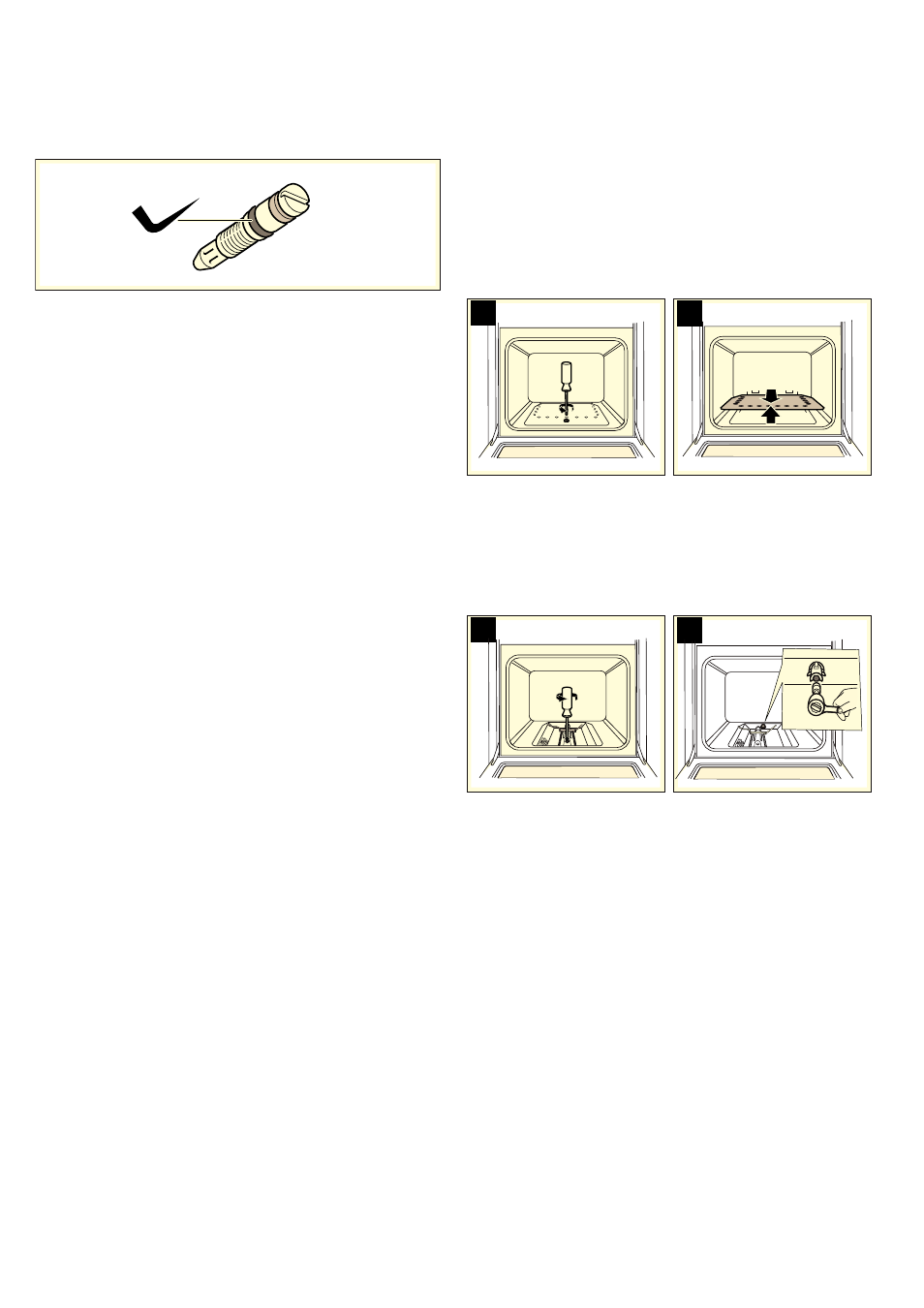

Düse für den Backofenbrenner austauschen
1. Öffnen Sie die Backofentür.
2. Die vordere Befestigungsschraube des Bodenbleches lösen.
3. Das Bodenblech vorne festhalten, anheben und herauszie-
hen.
4. Die Befestigungsschraube des Brenners lösen und den
Backofenbrenner vorsichtig herausnehmen. Jetzt sind die
Brennerdüsen frei zugänglich. Darauf achten, dass Thermo-
element- und Zündkerzenanschlüsse nicht beschädigt wer-
den.
5. Die Düse am Brennereingang an der Backofenrückseite
lösen (mithilfe eines Steckschlüssels von 7 mm).
6. Die neue Düse, die Sie nach der Gasumstellung benötigen
werden, können Sie anhand der Tabelle ermitteln. Siehe dazu
Abschnitt “Technische Eigenschaften - Gas".
7. Die neue Düse einsetzen und anziehen.
8. Zu diesem Zeitpunkt unbedingt eine Dichtheitsprüfung durch-
führen. Zur Durchführung einer Dichtheitsprüfung bitte im
Abschnitt “Dichtheitsprüfung" nachlesen.
9. Den Backofenbrenner wieder einsetzen, dabei darauf achten,
dass die Anschlüsse von Thermoelement und Zündkerze
nicht beschädigt werden. Die Befestigungsschraube wieder
festziehen.
10. Zu diesem Zeitpunkt unbedingt die Flammenbildung des
Brenners überprüfen. Siehe dazu Abschnitt “Korrekte Flam-
menbildung".
11. Das Bodenblech wieder einsetzen.
